- Seite 1 TECHNISCHES HANDBUCH MYCOMELIT, DIE APP FÜR DEN PROFI MYCOMELIT, L'APP PER IL PROFESSIONISTA FREE DOWNLOAD Audio-Modul Ultra Simplebus2 Art. UT2010, UT2010B, UT2010W...
-
Seite 2: Hinweise
Comelit Group S.p.A. lehnt jede Haftung ab bei Schäden durch • bestimmungsfremden Gebrauch, • Missachtung der Anweisungen und Hinweise in dem vorliegenden technischen Handbuch / den Bedienungsanleitungen. Comelit Group S.p.A. behält sich vor, jeder Zeit und ohne Vorankündigung Änderungen an dem vorliegenden technischen Handbuch / den Bedienungsanleitungen vorzunehmen. Richtlinien Der Hersteller Comelit Group S.p.A. -
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise ................... 2 Austausch des Audio-Moduls mit Backup/Wiederherstellung der Programmierung ................28 Beschreibung ................... 4 Konfiguration mit PC ..............29 UT2010 ......................4 Technische Daten ................6 Fehleranzeigen ................29 Art. UT2010 ....................6 Anlageleistungen ................30 Installation ..................7 Maximal zulässige Entfernungen ............31 Übersichtstabelle Unterputzmontage ..........7 Maximale Anlagenerweiterung .............31 Übersichtstabelle Aufputzmontage ............7... -
Seite 4: Beschreibung

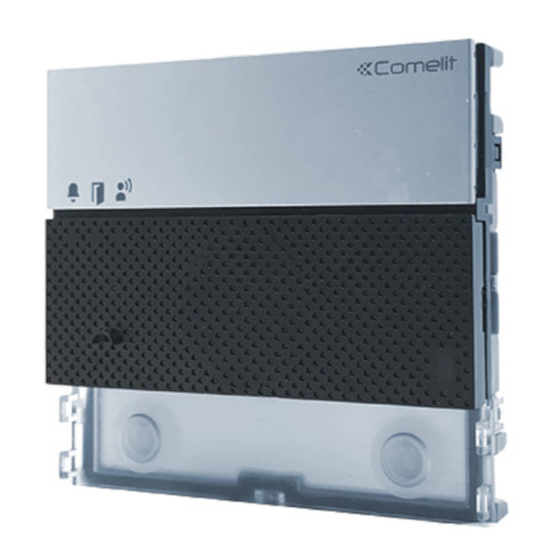

Beschreibung UT2010 Audio-Modul für Ultra Türstation, Simplebus2-System. Für den Einsatz in Anlagen mit Netzteil Art. 1210 / 1210A. Leicht zu installieren und einfach zu konfigurieren dank intelligenter Ruftastenprogrammierung. Dämmerungssensor zur automatischen Abschaltung der Hintergrundbeleuchtung von Namensschildern bei Tageslicht. Omnidirektionales Digitalmikrofon und zwei Lautsprecher für HiFi-Audio. Zusätzliche optische und akustische Anzeigen für Behinderte, in der Programmierung einstellbar. -
Seite 5: Steckverbinder Zum Anschluss Von Zusatzmodulen
3. 4. 5. 14. 15. 1. LED-Anzeige 13. Anschlussklemmleiste: Ruf gesendet (grün) / Anlage besetzt (rot) RTE Programmierbarer Eingang RTE (Eingang lokaler Türöffner) oder DO (Anzeige Tür Türöffner aktiviert offen) GND SE- Minus Bezugsspannung Eingang RTE und Verbindung steht elektrisches Türschloss SE+ Anschluss für elektrisches Türschloss 2. -
Seite 6: Technische Daten
Technische Daten Art. UT2010 ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Schwarz RAL9005, Transparent. Aluminium (Art. UT2010), Schwarz (Art. UT2010B), Produktfarbe Weiß (Art. UT2010W) Produktgewicht (g) Art Beschichtungsmaterialien Polycarbonat, Aluminiumlegierung Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME Audio/Video Simplebus 2 mit Netzteil Art. -
Seite 7: Installation
Installation Die Türstation ist in den Varianten zur Auf- und Unterputzmontage verfügbar: Übersichtstabelle Unterputzmontage A = Unterputzgehäuse B = Regendach C = Unterputzrahmen mit Einfassung 3110/1 3110/1A 3110/2 3110/2A 3110/3 3110/3A 3110/4 3110/4A UT9181 UT9181B UT9182 UT9184H UT9181W UT9182B UT9183 UT9186 UT9189 UT9182W... -
Seite 8: Unterputzmontage
Unterputzmontage Optional Optional SCHWARZ... -
Seite 9: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 MAX 0,2 mm mm nicht überschreiten. Sie können von der Website pro.comelitgroup.com die PDF-Datei zum Drucken der Namensschilder der Türstation MAX 0,2 mm... -
Seite 10: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen Vor dem Einmauern der Gehäuse die Abstandhalter einsetzen. -
Seite 11: Aufputzmontage
Aufputzmontage Optional Optional SCHWARZ... -
Seite 12: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 MAX 0,2 mm mm nicht überschreiten. Sie können von der Website pro.comelitgroup.com die PDF-Datei zum Drucken der Namensschilder der Türstation MAX 0,2 mm... -
Seite 13: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen... -
Seite 14: Anschlüsse
Anschlüsse Basisanschluss 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 Max 20 m. Steuertaste lokaler Türöffner. Anschluss mit separater Spannungsversorgung 1210A 1595 1210 120-230 V 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω MAX R GND NO NC UT2010 Max 20 m. -
Seite 15: Anschlüsse Der Module
Anschlüsse der Module In Anlagen mit Art. UT2010 und Netzteil Art. 1210/1210A ist die verfügbare Leistung für die Module der Außen-Türstation auf MAX. 3,3 W begrenzt. Je nach Konfiguration der eigenen Anlage die Gesamtleistungsaufnahme der Module anhand der Verbrauchstabelle berechnen. Falls die Gesamtleistungsaufnahme der Module 3.3 W überschreitet, ein zusätzliches Netzteil (Art. -
Seite 16: Anschluss Tastenmodule Art. Ut9200
Anschluss Tastenmodule Art. UT9200 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC SCHWARZ UT2010 UT9200 MAX 8 Max 20 m. Steuertaste lokaler Türöffner. Max. 8 Module (Max. 30 Module bei zusätzlicher Spannungsversorgung). Anschluss Touchscreen-Modul Art. UT9270 Variante mit separatem Netzteil Maximal 80 >... -
Seite 17: Anschluss Modul Digitales Teilnehmerverzeichnis Art. Ut9260M
Anschluss Modul digitales Teilnehmerverzeichnis Art. UT9260M 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 UT9260M Max 20 m. Steuertaste lokaler Türöffner. -
Seite 18: Programmierung
Programmierung Für eine korrekte Programmierung folgen Sie der Reihe nach den folgenden Anweisungen Konfiguration des Tastentyps Adressierung Ruftasten-Module III. Programmierung der Teilnehmercodes Konfiguration Tastentyp (einzeln/doppelt), im Normalbetrieb beizubehalten DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). default Doppeltaste (DIP6 OFF, Standard). DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). -
Seite 19: Intelligente Programmierung Fortlaufender Teilnehmercodes
Intelligente Programmierung fortlaufender Teilnehmercodes default DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). Doppeltaste (DIP6 OFF, Standard). BEVOR Sie fortfahren: Den Teilnehmercode der Wohnung Stellen Sie einstellen, den Sie anrufen möchten S1 S2 ALLE DIP-Schalter auf OFF, (z.B.: 1) über die DIP-Schalter einschließlich DIP 6. -
Seite 20: Programmierung Spezifischer Teilnehmercodes
Programmierung spezifischer Teilnehmercodes default DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). Doppeltaste (DIP6 OFF, Standard). BEVOR Sie fortfahren: Den Teilnehmercode der Wohnung Stellen Sie einstellen, den Sie anrufen möchten S1 S2 ALLE DIP-Schalter auf OFF, (z.B.: 25) mittels DIP-Schalter (siehe einschließlich DIP 6. Tabelle der Teilnehmercodes 1 2 3 4 1 2 3 4... -
Seite 21: Sonderprogrammierungen Über Dip-Schalter
Sonderprogrammierungen über DIP-Schalter S1 S2 Die Einstellungen der DIP- Schalter notieren 1. Die DIP-Schalter je nach zu BEVOR Sie fortfahren: programmierender Funktion Stellen Sie einstellen (siehe Tabelle ALLE DIP-Schalter auf OFF, Sonderprogrammierungen). einschließlich DIP 6. 2. Die Bestätigungstaste drücken. 1 2 3 4 S1 S2 Die Konfiguration der DIP- Schalter wiederherstellen... -
Seite 22: Tabelle Sonderprogrammierungen
Tabelle Sonderprogrammierungen CODE DIP-SCHALTER ON FUNKTIONEN Audiovisuelle Nachrichten 1,7,8 Tschechisch 1,2,7,8 Hebräisch 3,7,8 Polnisch 1,3,7,8 Katalanisch 2,3,7,8 Galicische Sprache 1,2,3,7,8 Baskische Sprache 2,3,4,7,8 Dänisch 1,2,3,4,7,8 Norwegisch 1,2,5,7,8 Schwedisch 1,2,3,5,7,8 Italienisch 4,5,7,8 Französisch 1,4,5,7,8 Spanisch 2,4,5,7,8 Niederländisch 1,2,4,5,7,8 Griechisch 3,4,5,7,8 Englisch 1,3,4,5,7,8 Deutsch 2,3,4,5,7,8... - Seite 23 1,2,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 10 Sek. (Standard) 3,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 1 Sek. 5,7,8 Aktiviert die „Reset-Wartezeit“ des Türöffners (Standard) Deaktiviert die „Reset-Wartezeit“ des Türöffners (stattdessen wird die Wartezeit Antwort oder die 1,5,7,8 Sprechzeit aktiviert) 1,4,5,6,7,8...
-
Seite 24: Dämmerungssensor
Dämmerungssensor Steuerung der Hintergrundbeleuchtung der Tasten Der Dämmerungssensor befindet sich standardmäßig im AUTO-Modus: Die Tasten- LEDs leuchten nachts auf und erlöschen tagsüber. Um die Einstellung auf ON (LED immer an) oder OFF (LED Die Einstellungen der DIP- immer aus) zu ändern, gehen Schalter notieren Sie wie folgt vor. -
Seite 25: Funktionsprüfung Des Dämmerungssensors
S1 S2 Die Konfiguration der DIP- Schalter wiederherstellen Funktionsprüfung des Dämmerungssensors S1 S2 S1 S2 5 Sek. Wenn am Tag die Funktion des AUTO-Modus des Dämmerungssensors überprüft werden soll, können Sie wie folgt vorgehen: 1. Den Programmiermodus aufrufen 2. Den Dämmerungssensor für 5 Sekunden abdecken »... -
Seite 26: Einstellen Der Helligkeitsintensität Der Leds Der Tasten
Einstellen der Helligkeitsintensität der LEDs der Tasten S1 S2 Die Einstellungen der DIP- Schalter notieren BEVOR Sie fortfahren: 1. Aktivierung der Stellen Sie ALLE DIP-Schalter auf Helligkeitsregelung OFF, einschließlich DIP 6. 2. Die gewünschte Funktion einstellen (Cod. 161) und die Bestätigungstaste cod. -
Seite 27: Light Me-Funktion
Light me-Funktion Dank dieser Funktion wird die Hintergrundbeleuchtung der Tasten nur auf Wunsch des Benutzers durch Drücken der Taste LIGHT-ME auf dem Audio-Modul aktiviert, wodurch Energie gespart und die Lichtverschmutzung reduziert wird. Die Steuerung der Hintergrundbeleuchtung dieser Taste hängt von der Einstellung des Dämmerungssensors ab. Die Standardeinstellung ist der AUTO-Modus: Die LEDs leuchten nachts auf und erlöschen tagsüber. -
Seite 28: Austausch Des Audio-Moduls Mit Backup/Wiederherstellung Der Programmierung
Austausch des Audio-Moduls mit Backup/ Wiederherstellung der Programmierung Beim Austausch des Audio-Moduls sind die folgenden Anweisungen zu befolgen. Der Vorgang muss innerhalb einer Stunde nach Entfernen des alten Moduls beendet werden. Die Einstellungen der DIP- Schalter notieren 90 Sekunden warten Aufruf der Programmierung durch Anheben des DIP- Schalters S2 »... -
Seite 29: Konfiguration Mit Pc
Konfiguration mit PC Alle Gerätekonfigurationen können mit PC und Konfigurationssoftware Vip Manager ausgeführt werden, die auf der Website pro.comelitgroup.com zum kostenlosen Download zur Verfügung steht (Siehe Programmierhandbuch) Beispiel: • Programmierung der den Tasten zugeordneten Teilnehmercodes • Aktivierung von audiovisuellen Anzeigen •... -
Seite 30: Anlageleistungen
Anlageleistungen 6751W 2719W 2738W/A 1210A 1210 UT2010 6751W 2719W 2738W/A 1210A 1210 UT2010... -
Seite 31: Maximal Zulässige Entfernungen
Maximal zulässige Entfernungen A MAX. B MAX. C MAX. E MAX. Comelit Art 4577/4579 1 mm² 260 m 130 m 130 m (Ø 1,2 mm AWG 17) (850 feet) (425 feet) (425 feet) UTP5 Kat. 5 0,2 mm² 80 m... -
Seite 32: Anschlusspläne
Anschlusspläne 2738W/A 6751W 2719W 2738W/A 1210A 1210 230V 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 UT9200 (MAX 8) Max 20 m. Steuertaste lokaler Türöffner. Für Konfigurationen der Außensprechstelle (Modell, Anzahl und Typ der Module), die von den Schaltplänen abweichen, siehe Verbrauchstabelle der Module der Außen-Türstation... -
Seite 33: Anlagenleistungen Und Installationspläne
1404 1404 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 1 2 3 4 1210A 1210 1210A 1210 230V 230V 1210A 1210 12 VAC/VDC... -
Seite 34: Tabelle Der Teilnehmercodes
Tabelle der Teilnehmercodes Cod. DIP- Schalter 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 127 1,2,3,4,5,6,7 1,2,3,6,8 1,2,3,4,7,8 4,5,7... - Seite 35 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
