Hinweise Bestimmungsgerechter Gebrauch Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen.

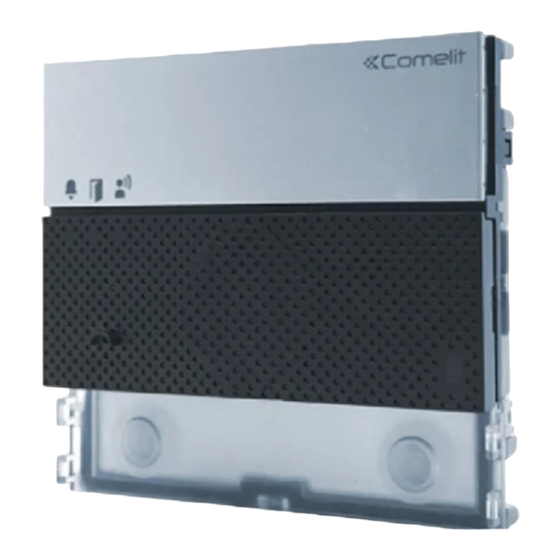

Beschreibung UT2020 Audio-/Video-Modul für Ultra Türstation, Simplebus2-System. Für den Einsatz in Anlagen mit Netzteil Art. 1210 / 1210A. Weitwinkel-Farbkamera (Sichtfeld: 120° horizontal, 90° vertikal) UT2010VC Audio-Modul vorbereitet für den Anschluss einer externen analogen Kamera mit PAL Standard für Ultra Türstation, Simplebus2-System.
Installationshinweise (Art. UT2020) 90° 175 cm 120° Die Kamera darf nicht vor Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. In schlecht beleuchteter Umgebung wird empfohlen, für eine zusätzliche Lichtquelle zu sorgen.
Installation Die Türstation ist in den Varianten zur Auf- und Unterputzmontage verfügbar: Übersichtstabelle Unterputzmontage 3110/1 3110/2 3110/3 3110/4 UT9181 UT9182 UT9183 UT9186 UT9189 UT9184 UT9188 A = Unterputzgehäuse B = Regendach UT9161 UT9162 UT9163 UT9164 C = Unterputzrahmen mit Einfassung Übersichtstabelle Aufputzmontage UT9191 UT9192...
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden MAX 0,2 mm kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. MAX 0,2 mm Sie können von der Website pro.comelitgroup.com die PDF zum Bedrucken der Namensschilder der Türstation...
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden MAX 0,2 mm kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. MAX 0,2 mm Sie können von der Website pro.comelitgroup.com die PDF zum Bedrucken der Namensschilder der Türstation...
Anschlüsse Anschlüsse UT2020, UT2010VC 1210A 1210 R GND NO NC UT2020 UT2010VC Max 20 m. Steuertaste lokaler Türöffner. Anschluss UT2020, UT2010VC mit separater Spannungsversorgung 1210A 1595 1210 120-230 V R GND NO NC UT2020 UT2010VC Max 20 m. Steuertaste lokaler Türöffner. Varianten Variante für Benutzung des Relais der Außen-Türstation Variante für die Benutzung eines Sicherheitsschlosses...
Anschlüsse der Module In Anlagen mit Art. UT2020/UT2010VC und Netzteil Art. 1210/1210A ist die Stromversorgung der Module der Außensprechstelle auf MAX. 100 mA begrenzt. Je nach Konfiguration der eigenen Anlage die Gesamtleistungsaufnahme der Module anhand der Verbrauchstabelle berechnen. Falls die Gesamtleistungsaufnahme der Module 100 mA überschreitet, ein zusätzliches Netzteil (Art. 1595) an den Kontakten V+ V- der Außensprechstelle laut folgender Abbildung anschließen (siehe “Anschlüsse UT2020, UT2010VC mit separater Spannungsversorgung”).
Programmierung Für eine korrekte Programmierung folgen Sie der Reihe nach den folgenden Anweisungen Konfiguration des Tastentyps Adressierung der Tastenmodule III. Programmierung von Rufadressen Konfiguration des Tastentyps (Einzel-/Doppeltaste) DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). default Doppeltaste (DIP6 OFF, Standard). DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON).
Smart Programmierung fortlaufender Adressen Vor Beginn der Programmierung die richtige Konfiguration der Tasten (einzeln/doppelt) überprüfen (siehe „Konfiguration des Tastentyps (Einzel-/Doppeltaste)“) S1 S2 Die Einstellungen der DIP- Schalter notieren Die Adresse der Wohnung einstellen, 1 2 3 4 die Sie anrufen Die Taste drücken, Beispiel: möchten (z.B.: 1) über...
Programmierung spezifischer Adressen Vor Beginn der Programmierung die richtige Konfiguration der Tasten (einzeln/doppelt) überprüfen (siehe „Konfiguration des Tastentyps (Einzel-/Doppeltaste)“) S1 S2 Die Einstellungen der DIP- Schalter notieren Die Adresse der Wohnung einstellen, 1 2 3 4 die Sie anrufen Die Taste drücken, Beispiel: möchten (z.B.: 25) welcher die über DIP-...
Sonderprogrammierungen über DIP-Schalter S1 S2 Die Einstellungen der DIP- Schalter notieren 1. Die DIP-Schalter je nach zu programmierender Funktion einstellen (siehe Tabelle). 2. Die Bestätigungstaste drücken. S1 S2 Am Ende der Programmierung die korrekte Konfiguration der Tasten (einfach/ doppelt) überprüfen, siehe „Konfiguration Die Konfiguration der DIP-...
Seite 25
5,6,7,8 Bestätigungston bei Teilnehmerruf: deaktiviert 1,2,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 10 sec (Voreinstellung) 3,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 1 sec 5,7,8 Aktiviert die „Reset-Wartezeit“ des Türöffners (Voreinstellung) Deaktiviert die "Reset-Wartezeit" des Türöffners (stattdessen wird die Wartezeit Antwort oder die 1,5,7,8 Sprechzeit aktiviert) 1,4,5,6,7,8...
Dämmerungssensor Steuerung der LED-Beleuchtung der Kamera und Hintergrundbeleuchtung der Tasten Der Dämmerungssensor befindet sich standardmäßig im AUTO-Modus: Die Kamera- und Tasten-LEDs leuchten nachts auf und erlöschen tagsüber. Um die Einstellung auf ON (LED immer an) oder OFF (LED immer aus) zu ändern, gehen Sie wie folgt vor. S1 S2 Die Einstellungen der DIP- Schalter notieren...
Funktionsprüfung des Dämmerungssensors S1 S2 S1 S2 5 sec Wenn am Tag die Funktion des AUTO-Modus des Dämmerungssensors überprüft werden soll, können Sie wie folgt vorgehen: 1. Den Programmiermodus aufrufen 2. Den Dämmerungssensor für 5 Sekunden abdecken » Wenn der AUTO-Modus eingestellt wurde, leuchten die LEDs der Kamera und der Tasten. 3.
Regulierung der Helligkeit der Tasten-LEDs und der Kamera-Beleuchtung S1 S2 Die Einstellungen der DIP- Schalter notieren Aktivierung der Einstellung der Lichtintensität (A) der Kamera (Code 171) cod. 171 oder (B) der Tasten (Code 161) 1 2 3 4 Die gewünschte Funktion einstellen (Cod. 171/161) und die cod.
S1 S2 Am Ende der Programmierung die korrekte Konfiguration der Tasten (einfach/ doppelt) überprüfen, siehe „Konfiguration Die Konfiguration der DIP- des Tastentyps (Einzel-/ Schalter wiederherstellen Doppeltaste)“) Light me-Funktion Dank dieser Funktion wird die Hintergrundbeleuchtung der Tasten nur auf Wunsch des Benutzers durch Drücken der Taste LIGHT-ME auf dem Audio-/Video-Modul aktiviert, wodurch Energie gespart und die Lichtverschmutzung reduziert wird.
Austausch des Audio/Video-Moduls mit Backup/ Wiederherstellung der Programmierung Beim Austausch des Audio- oder Audio-/Video-Moduls sind die folgenden Anweisungen zu befolgen. Der Vorgang muss innerhalb einer Stunde nach Entfernen des alten Moduls beendet werden. Die Einstellungen der DIP- Schalter notieren 1. Aufruf der Programmierung durch Anheben des DIP- Schalters S2 »...
Konfiguration mit PC Alle Gerätekonfigurationen können mit PC und Konfigurationssoftware Vip Manager ausgeführt werden, die auf der Website pro.comelitgroup.com zum kostenlosen Download zur Verfügung steht. √ Es ist ein Kabel mit USB-Stecker / Micro-USB-Stecker erforderlich. Fehleranzeigen MELDUNG LÖSUNG Leitungskurzschluss Anschlüsse überprüfen Den Jumper J4 auf dem Audio-/Video- Doppelte Stromversorgung Modul entfernen...
Seite 33
