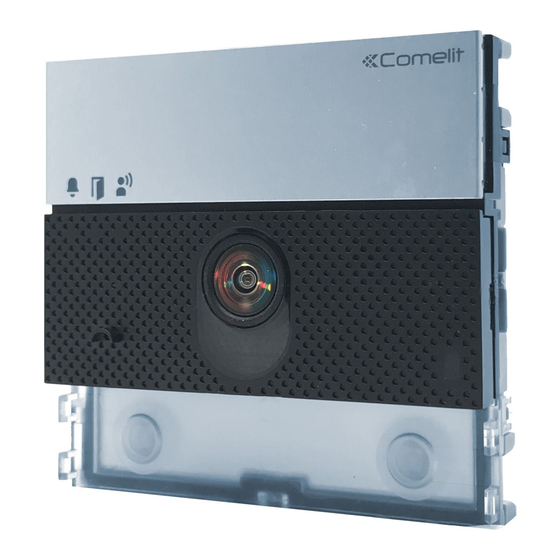

Comelit Ultra Simplebus2 Technisches Handbuch
Audio/video-modul
Vorschau ausblenden
Andere Handbücher für Ultra Simplebus2:
- Technisches handbuch (39 Seiten) ,
- Technisches handbuch (12 Seiten) ,
- Technisches handbuch (28 Seiten)
Werbung
Quicklinks
IT
EN
MANUALE
TECHNICAL
TECNICO
MANUAL
Modulo audio/video Ultra Simplebus2
Ultra Simplebus2 audio/video module
Module audio/vidéo Ultra Simplebus2
Audio/videomodule Ultra Simplebus2
Audio/Video-Modul Ultra Simplebus2
Módulo audio/vídeo Ultra Simplebus2
Módulo áudio/vídeo Ultra Simplebus2
FR
NL
MANUEL
TECHNISCHE
TECHNIQUE
HANDLEIDING
Art. UT2020/4
DE
ES
TECHNISCHES
MANUAL
HANDBUCH
TÉCNICO
Passion.Technology. Design.
PT
MANUAL
TÉCNICO
Werbung
Verwandte Anleitungen für Comelit Ultra Simplebus2
Inhaltszusammenfassung für Comelit Ultra Simplebus2
- Seite 1 TECHNISCHES MANUAL MANUAL TECNICO MANUAL TECHNIQUE HANDLEIDING HANDBUCH TÉCNICO TÉCNICO Modulo audio/video Ultra Simplebus2 Ultra Simplebus2 audio/video module Module audio/vidéo Ultra Simplebus2 Audio/videomodule Ultra Simplebus2 Art. UT2020/4 Audio/Video-Modul Ultra Simplebus2 Passion.Technology. Design. Módulo audio/vídeo Ultra Simplebus2 Módulo áudio/vídeo Ultra Simplebus2...
-
Seite 2: Avertissements
Avvertenze • Questo prodotto Comelit è progettato e realizzato con lo scopo di essere utilizzato nella realizzazione di impianti per comunicazione audio e video in edifici residenziali, commerciali, industriali e in edifici pubblici o ad uso pubblico. • Tutte le attività connesse all’installazione dei prodotti Comelit devono essere realizzate da personale tecnicamente qualificato, seguendo attentamente le indicazioni di manuali / istruzioni dei prodotti stessi. - Seite 3 • Se aconseja no colocar los conductores de la instalación en el mismo conducto eléctrico por donde pasan los cables de potencia (230 V o superiores). • Para el uso seguro de los productos Comelit, es necesario seguir con atención las indicaciones de los manuales / las instrucciones e garantizar que la instalación realizada con los productos Comelit no pueda ser manipulada ni dañada.
- Seite 4 Descrizione Beschrijving Descripción Description Beschreibung Descrição Description 4. 5. 6. 15. 16. 1. LED di segnalazione 11. Regolazione volume microfono chiamata inviata (verde) 12. Pulsante di conferma programmazione impianto occupato (rosso) 13. Microfono digitale apriporta attivato 14. Morsettiera di connessione: fonica attiva RTE ingresso programmabile RTE (ingresso apriporta locale) o DO (segnalazione porta aperta)
- Seite 5 1. Indicator LEDs 11. Microphone volume control call sent (green) 12. Programming confirmation button system busy (red) 13. Digital microphone lock-release enabled 14. Terminal block for connection: RTE programmable RTE (local lock-release input) or audio enabled DO input (door open indication) 2.
- Seite 6 1. Anzeige-LED 12. Bestätigungstaste der Programmierung 13. Digitales Mikrofon Ruf gesendet (grün) / Anlage besetzt (rot) 14. Anschlussklemmleiste: Türöffner aktiviert RTE Programmierbarer Eingang RTE (Eingang lokaler Türöffner) oder DO (Anzeige Tür offen) Sprechverbindung aktiv GND SE- Minus Bezugsspannung Eingang RTE und Türschloss 2.
- Seite 7 100 mm Caratteristiche tecniche Technische Daten Technical specifications Características técnicas Caractéristiques techniques Características técnicas Technische eigenschappen SISTEMI COMPATIBILI ENVIRONMENTAL AND CONFORMITY SPECIFICATIONS Audio/video Simplebus 2 con alimentatore Art. 1210/1210A Operating temperature (°C) -25 to 55 Operating humidity (max 25 to 95 CARATTERISTICHE AUDIO RH - %) Microfono Sensore audio digitale MEMS,...
- Seite 8 COMPATIBELE SYSTEMEN SISTEMAS COMPATIBLES Audio/video Simplebus 2 met voedingseenheid Art. 1210/1210A Audio/vídeo Simplebus 2 con alimentador Art. 1210/1210A AUDIOSPECIFICATIES CARACTERÍSTICAS DEL AUDIO Microfoon MEMS digitale audiosensor, Micrófono Sensor digital de audio MEMS, omnidirectioneel omnidireccional Luidspreker 28mm (Ø), 8 Ohm, 1W (2) Altavoz 28 mm (Ø), 8 Ohm, 1 W (2) CAMERASPECIFI CATIES CARACTERÍSTICAS DE LA CÁMARA...
-
Seite 9: Programmierung
Programmation Programmazione Programmierung Programação Programming Programmering Programación Per una corretta programmazione, seguire Für eine korrekte Programmierung folgen Sie der nell'ordine le seguenti istruzioni Reihe nach den folgenden Anweisungen Configurazione tipo pulsante Konfiguration des Tastentyps Indirizzamento moduli pulsanti Adressierung der Tastenmodule III. - Seite 10 Indirizzamento moduli pulsanti Adressierung der Tastenmodule Addressing button modules Direccionamiento de módulos pulsadores Adressage modules boutons Endereçamento de módulos botões Adressering drukknopmodules 1 2 3 4 2 3 4 DIP 1-5: indirizzamento modulo pulsanti di DIP 1-5: Adressierung Ruftasten-Modul (siehe chiamata (vedi TAB.
- Seite 11 Programmazione smart indirizzi consecutivi Intelligente Programmierung aufeinanderfolgender Adressen Smart programming of consecutive addresses Programación inteligente de direcciones consecutivas Programmation smart d’adresses consécutives Programação Smart de endereços Smart programmering opeenvolgende adressen consecutivos • Consente la programmazione rapida dei • Ermöglicht die Schnellprogrammierung der pulsanti con gli indirizzi consecutivi 1, 2, 3, 4 Tasten mit fortlaufenden Adressen 1, 2, 3, 4 •...
- Seite 12 Premere il pulsante a cui si desidera associare l’indirizzo di chiamata impostato tramite DIP-switch Press the button you want to associate with the call address set using the DIP switches Appuyer sur le bouton à associer à l’adresse d’appel définie par DIP switch Druk op de drukknop waaraan u het ingestelde oproepadres wilt koppelen via DIP-switch Die Taste drücken, welcher die über Dipschalter eingestellte Rufadresse...
- Seite 13 Gestione illuminazione LED telecamera e retroilluminazione dei pulsanti Camera LED lighting and button backlighting management Gestion éclairage à leds pour caméra et rétroéclairage des boutons Regeling led-cameraverlichting en achtergrondverlichting van de drukknoppen Steuerung der LED-Beleuchtung der Kamera und Hintergrundbeleuchtung der Tasten Gestión de la iluminación con led de la cámara y retroiluminación de los pulsadores Gestão da iluminação LED da câmara e retroiluminação dos botões Il sensore crepuscolare di default è...
- Seite 14 LED telecamera LED pulsanti Camera LED Button LEDs LEDs de la caméra LEDs des boutons LEDs camera LEDs drukknoppen LED der Kamera LED der Tasten Ledes de la cámara Ledes de los pulsadores LED câmara LED botões AUTO (default) AUTO (default) 1 2 3 4 1 2 3 4 1 2 3 4...
- Seite 15 Configurazioni speciali tramite DIP Sonderkonfigurationen mit DIP Special configurations via DIP Configuraciones especiales mediante DIP Configurations spéciales via DIP Configurações especiais através de DIP Speciale configuraties via DIP-switches Per informazioni complete su tutte le programmazioni e configurazioni installative consultare il manuale completo dell'Art. UT2020 sul sito pro.comelitgroup.com For detailed information regarding all programming procedures and installation configurations, please refer to the full manual for Art.
- Seite 16 *UTP cable with multi-cable connection: FOLLOW THE COLOURS SHOWN IN THE DIAGRAM! *Câble UTP avec connexion paires Comelit Art. 4577/4579 1 mm² (Ø 1,2 mm AWG 17) torsadées multiples : RESPECTER LES COULEURS INDIQUÉES DANS LA FIGURE ! *UTP-kabel met multi-paar aansluiting: DE IN DE AFBEELDING AANGEGEVEN UTP5 cat.
- Seite 17 Entfernungen und Grenzen der Anlage Distâncias e limites da instalação Distancias y límites de instalación 1216 6701W 6721W 6701W/8 1214/2C (MAX 4) (MAX 4) 6601W (MAX 4) 1214/2C 6801W (MAX 4) 1214/2C 1212/B 6601W 6601W 6601W/BM 6601W/BM 1210A 1210 1212/B 6801W 6801W UT2020/4...
- Seite 18 1216 32-34 Vdc 6801W/ 6801W/BM 1214/2C 1214/2C 2738W 2738W/A 6750W 1214/2C 1 2 3 4 5 6 1214/2C 6701W 6721W 6741W 6741W/BM 6721W/BM 6701W/8 6601W/ 1214/2C 6601W/BM 230V 34-35 Vdc 34-35 Vdc 1210A 1210 32-34 Vdc R GND NO NC UT2020/4 UT9200 Max 20 m.
- Seite 19 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 1210A 1210A 1210 1210 R GND R GND NO NC NO NC UT2020/4 UT9200 UT2020/4...
- Seite 20 Variante con serratura di sicurezza Variante mit Sicherheitsschloss Variant with safety door lock Variante con cerradura de seguridad Variante avec système de fermeture de sécurité Variante com fechadura de segurança Variant met veiligheidsslot 12/24V 1210A AC/DC 1210 R GND NO NC UT2020/4 UT9200 Attivazione del relè...
