Comelit Ultra Simplebus2 Technisches Handbuch
Audio-/video-modul/externes audio-/kamera-modul
Vorschau ausblenden
Andere Handbücher für Ultra Simplebus2:
- Technisches handbuch (39 Seiten) ,
- Technisches handbuch (12 Seiten) ,
- Technisches handbuch (20 Seiten)
Verwandte Anleitungen für Comelit Ultra Simplebus2
Inhaltszusammenfassung für Comelit Ultra Simplebus2
- Seite 1 TECHNISCHES HANDBUCH Audio-/Video-Modul Ultra Simplebus2 Art. UT2020 Externes Audio-/Kamera-Modul Ultra Simplebus2 Passion.Technology.Design. Art. UT2010VC...
-
Seite 2: Hinweise
Hinweise Bestimmungsgerechter Gebrauch Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. -
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise ................... 2 Beschreibung ................... 4 UT2020 ......................4 UT2010VC ....................4 Installationshinweise (Art. UT2020) ..........6 Technische Daten ................7 Art. UT2020 ....................7 Art. UT2010VC ..................8 Installation ..................9 Übersichtstabelle Unterputzmontage ..........9 Übersichtstabelle Aufputzmontage ............9 Unterputzmontage ................ 10 Entfernung der Namensschilder (2A) /Modul (2B).......11 Installation mit nebeneinander liegenden Gehäusen ......12 Aufputzmontage ................ -
Seite 4: Beschreibung

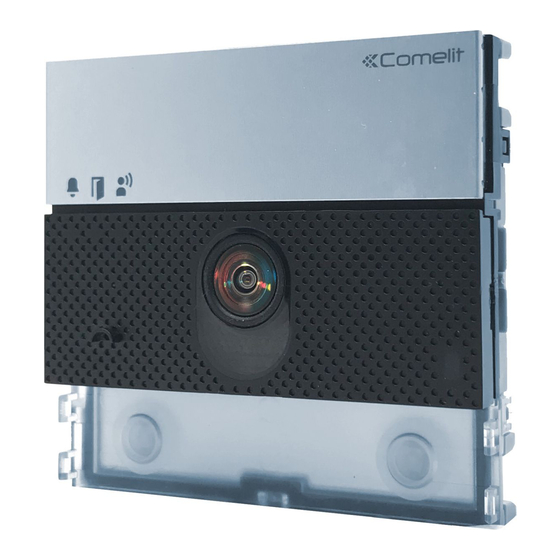

Beschreibung UT2020 Audio-/Video-Modul für Ultra Türstation, Simplebus2-System. Für den Einsatz in Anlagen mit Netzteil Art. 1210 / 1210A. Weitwinkel-Farbkamera (Sichtfeld: 120° horizontal, 90° vertikal) UT2010VC Audio-Modul vorbereitet für den Anschluss einer externen analogen Kamera mit PAL Standard für Ultra Türstation, Simplebus2-System. -
Seite 5: Stecker Für Den Anschluss Von Zusatzmodulen
4. 5. 6. 15. 16. Art. UT2010VC 1. LED-Anzeige 14. Anschlussklemmleiste: Ruf gesendet (grün) / Anlage besetzt (rot) RTE Programmierbarer Eingang RTE (Eingang lokaler Türöffner) oder DO (Anzeige Tür Türöffner aktiviert offen) GND SE- Minus Bezugsspannung Eingang RTE Sprechverbindung aktiv und Türschloss SE+ Anschluss für elektrisches Türschloss 2. -
Seite 6: Installationshinweise (Art. Ut2020)
Installationshinweise (Art. UT2020) 90° 90° 90° 50 cm 50 cm 50 cm 175 cm 120° Die Kamera darf nicht vor Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. In schlecht beleuchteter Umgebung wird empfohlen, für eine zusätzliche Lichtquelle zu sorgen. -
Seite 7: Technische Daten
Technische Daten Art. UT2020 ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktfarbe Schwarz RAL9005, transparent, Aluminium Produktgewicht (g) Material Polycarbonat, Aluminiumlegierung Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME Audio/Video Simplebus2 mit Netzteil Art. 1210/1210A AUDIO-MERKMALE Mikrofon... -
Seite 8: Art. Ut2010Vc
Art. UT2010VC ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktfarbe Schwarz RAL9005, transparent, Aluminium Produktgewicht (g) Material Polycarbonat, Aluminiumlegierung Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME Audio/Video Simplebus2 mit Netzteil Art. 1210/1210A AUDIO-MERKMALE Mikrofon Digitaler MEMS-Audiosensor, omnidirektional Lautsprecher... -
Seite 9: Installation
Installation Die Türstation ist in den Varianten zur Auf- und Unterputzmontage verfügbar: Übersichtstabelle Unterputzmontage A = Unterputzgehäuse B = Regendach C = Unterputzrahmen mit Einfassung 3110/1 3110/2 3110/3 3110/4 3110/1A 3110/2A 3110/3A 3110/4A UT9181 UT9182 UT9184H UT9183 UT9186 UT9189 UT9184 UT9188 UT9161 UT9162... -
Seite 10: Unterputzmontage
Unterputzmontage Optional Optional SCHWARZ... -
Seite 11: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. MAX 0,2 mm Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. Es ist möglich, von pro.comelitgroup.com die PDF- MAX 0,2 mm Datei für den Druck der Namensschilder der Türstation... -
Seite 12: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen Vor dem Einmauern der Gehäuse die Abstandhalter einsetzen. -
Seite 13: Aufputzmontage
Aufputzmontage Optional Optional SCHWARZ... -
Seite 14: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. MAX 0,2 mm Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. Es ist möglich, von pro.comelitgroup.com die PDF- MAX 0,2 mm Datei für den Druck der Namensschilder der Türstation... -
Seite 15: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen... -
Seite 16: Anschlüsse
Anschlüsse Anschlüsse UT2020, UT2010VC 1210A 1210 R GND NO NC UT2020 UT2010VC Max 20 m. Lokale Türöffnertaste. Anschluss UT2020, UT2010VC mit separater Spannungsversorgung 1210A 1595 1210 120-230 V R GND NO NC UT2020 UT2010VC Max 20 m. Lokale Türöffnertaste. Varianten Variante für Benutzung des Relais der Außen-Türstation Variante für die Benutzung eines Sicherheitsschlosses 12V/24V... -
Seite 17: Verbindungskabel Für Externe Kamera (Nur Für Art. Ut2010Vc)
Verbindungskabel für externe Kamera (nur für Art. UT2010VC) 1210A 1210 R GND NO NC UT2010VC SCHWARZ SCHWARZ Max 20 m. Lokale Türöffnertaste. -
Seite 18: Anschlüsse Der Module
Anschlüsse der Module In Anlagen mit Art. UT2020/UT2010VC und Netzteil Art. 1210/1210A ist die Stromversorgung der Module der Außensprechstelle auf MAX. 100 mA begrenzt. Je nach Konfiguration der eigenen Anlage die Gesamtleistungsaufnahme der Module anhand der Verbrauchstabelle berechnen. Falls die Gesamtleistungsaufnahme der Module 100 mA überschreitet, ein zusätzliches Netzteil (Art. 1595) an den Kontakten V+ V- der Außensprechstelle laut folgender Abbildung anschließen (siehe “Anschlüsse UT2020, UT2010VC mit separater Spannungsversorgung”). -
Seite 19: Anschluss Tastenmodule Art. Ut9200
Anschluss Tastenmodule Art. UT9200 1210A 1210 R GND NO NC SCHWARZ UT2020 UT2010VC UT9200 MAX 8 Max 20 m. Lokale Türöffnertaste. Max. 8 Module (Max. 30 Module bei zusätzlicher Spannungsversorgung). Anschluss Touchscreen-Modul Art. UT9270 Variante mit separatem Netzteil Maximal > 80 Teilnehmer 80 Teilnehmer 1595 120-230 V... -
Seite 20: Programmierung
Programmierung Für eine korrekte Programmierung folgen Sie der Reihe nach den folgenden Anweisungen Konfiguration des Tastentyps Adressierung der Tastenmodule III. Programmierung von Rufadressen Konfiguration Tastentyp (einzeln/doppelt), im Normalbetrieb beizubehalten DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). default Doppeltaste (DIP6 OFF, Standard). DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). -
Seite 21: Smart Programmierung Fortlaufender Adressen
Smart Programmierung fortlaufender Adressen default DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). Doppeltaste (DIP6 OFF, Standard). Die Adresse der Wohnung einstellen, die Sie anrufen möchten (z.B.: 1) über die DIP-Schalter (siehe „Adressiertabelle“ 1 2 3 4 S1 S2 1 2 3 4 Beispiel: Code 1 Die Taste drücken, welcher die über... -
Seite 22: Programmierung Spezifischer Adressen
Programmierung spezifischer Adressen default DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). Doppeltaste (DIP6 OFF, Standard). Die Adresse der Wohnung einstellen, die Sie anrufen möchten (z.B.: 25) über die DIP-Schalter (siehe „Adressiertabelle“ 1 2 3 4 S1 S2 1 2 3 4 Beispiel: Code 25 Die Taste drücken, welcher die über... -
Seite 23: Sonderprogrammierungen Über Dip-Schalter
Sonderprogrammierungen über DIP-Schalter S1 S2 Die Einstellungen der DIP-Schalter notieren 1. Die DIP-Schalter je nach zu program- 1 2 3 4 mierender Funktion einstellen (siehe „Tabelle Sonder- programmierun- gen“). 2. Die Bestätigungs- taste drücken. S1 S2 Die Konfiguration der DIP-Schalter wiederherstellen... -
Seite 24: Tabelle Sonderprogrammierungen
Tabelle Sonderprogrammierungen CODE DIP-Schalter ON FUNKTIONEN Audiovisuelle Nachrichten 1,2,7,8 Hebräisch 3,7,8 Polnisch 1,3,7,8 Katalanisch 2,3,7,8 Galicische Sprache 1,2,3,7,8 Baskische Sprache 2,3,4,7,8 Dänisch 1,2,3,4,7,8 Norwegisch 1,2,5,7,8 Schwedisch 1,2,3,5,7,8 Italienisch 4,5,7,8 Französisch 1,4,5,7,8 Spanisch 2,4,5,7,8 Niederländisch 1,2,4,5,7,8 Griechisch 3,4,5,7,8 Englisch 1,3,4,5,7,8 Deutsch 2,3,4,5,7,8 Portugiesisch 2,4,7,8... - Seite 25 2,4,5,8 Besetzt-Anzeigezeit: 10 s (Voreinstellung) 1,2,4,5,8 Besetzt-Anzeigezeit: 300 s 1,2,3,4,6,7,8 Bestätigungston bei Teilnehmerruf: aktiv (Voreinstellung) 5,6,7,8 Bestätigungston bei Teilnehmerruf: deaktiviert 1,2,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 10 s (Voreinstellung) 3,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 1 s 5,7,8 Aktiviert die „Reset-Wartezeit“...
-
Seite 26: Dämmerungssensor
Dämmerungssensor Steuerung der LED-Beleuchtung der Kamera und Hintergrundbeleuchtung der Tasten Der Dämmerungssensor befindet sich standardmäßig im AUTO-Modus: Die LEDs der Kamera und der Tasten sind nachts eingeschaltet und tagsüber ausgeschaltet. Um die Einstellung auf ON (LEDs immer eingeschaltet) oder OFF (LEDs immer Die Einstellungen der ausgeschaltet) zu ändern, DIP-Schalter notieren... -
Seite 27: Funktionsprüfung Des Dämmerungssensors
S1 S2 Die Konfiguration der DIP-Schalter wiederherstellen Funktionsprüfung des Dämmerungssensors S1 S2 S1 S2 Wenn am Tag die Funktion des AUTO-Modus des Dämmerungssensors überprüft werden soll, können Sie wie folgt vorgehen: 1. Den Programmiermodus aufrufen 2. Den Dämmerungssensor für 5 Sekunden abdecken »... -
Seite 28: Regulierung Der Helligkeit Der Tasten-Leds Und Der Kamera-Beleuchtung
Regulierung der Helligkeit der Tasten-LEDs und der Kamera-Beleuchtung S1 S2 Die Einstellungen der DIP-Schalter notieren 1. Aktivierung der Helligkeitsregelung (A) der Beleuchtung der Kamera (Code 171) oder 1 2 3 4 (B) der Tasten (Code 161) cod. 171 2. Die gewünschte Funktion einstellen (Cod. -
Seite 29: Light Me-Funktion
S1 S2 Die Konfiguration der DIP-Schalter wiederherstellen Light me-Funktion Dank dieser Funktion wird die Hintergrundbeleuchtung der Tasten nur auf Wunsch des Benutzers durch Drücken der Taste LIGHT-ME auf dem Audio-/Video-Modul aktiviert, wodurch Energie gespart und die Lichtverschmutzung reduziert wird. Die Steuerung der Hintergrundbeleuchtung dieser Taste hängt von der Einstellung des Dämmerungssensors ab. Die Standardeinstellung ist der AUTO-Modus: Die LEDs leuchten nachts auf und erlöschen tagsüber. -
Seite 30: Austausch Des Audio/Video-Moduls Mit Backup/Wiederherstellung Der Programmierung
Austausch des Audio/Video-Moduls mit Backup/ Wiederherstellung der Programmierung Beim Austausch des Audio- oder Audio-/Video-Moduls sind die folgenden Anweisungen zu befolgen. Der Vorgang muss innerhalb einer Stunde nach Entfernen des alten Moduls beendet werden. Die Einstellungen der DIP-Schalter notieren 1. Aufruf der Programmierung durch Anheben des DIP-Schalters S2 »... -
Seite 31: Konfiguration Mit Pc
Konfiguration mit PC Alle Gerätekonfigurationen können mit PC und Konfigurationssoftware Vip Manager ausgeführt werden, die auf der Website pro.comelitgroup.com zum kostenlosen Download zur Verfügung steht (Siehe Programmierhandbuch) Beispiel: • Programmierung der Rufadressen der Tasten • Aktivierung der optischen und akustischen Anzeigen •... -
Seite 32: Adressiertabelle
Adressiertabelle DIP- Code Schalter 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7 127 1,2,3,4,5,6,7 157... - Seite 33 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
