- Seite 1 TECHNISCHES HANDBUCH Audio-Modul Ultra Simplebus1 Art. UT1010 Passion.Technology.Design.
-
Seite 2: Hinweise
Hinweise Bestimmungsgerechter Gebrauch Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. -
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise ................... 2 Beschreibung ................... 4 UT1010 ......................4 Technische Daten ................6 Art. UT1010 ....................6 Installation ..................7 Übersichtstabelle Unterputzmontage ..........7 Übersichtstabelle Aufputzmontage ............7 Unterputzmontage ................8 Entfernung der Namensschilder (2A) /Modul (2B).........9 Installation mit nebeneinander liegenden Gehäusen ......10 Aufputzmontage ................ -
Seite 4: Beschreibung

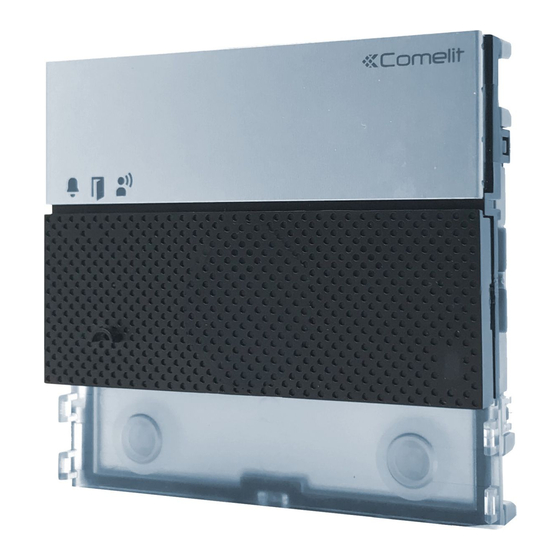

Beschreibung UT1010 Lautsprechermodul Audio für Ultra Türstation, System SB. Für den Einsatz in Anlagen mit Netzteil Art. 1595. Leicht zu installieren und einfach zu konfigurieren dank intelligenter Ruftastenprogrammierung. Dämmerungssensor zur automatischen Abschaltung der Hintergrundbeleuchtung von Namensschildern bei Tageslicht. Omnidirektionales Digitalmikrofon und zwei Lautsprecher für HiFi-Audio. Zusätzliche optische und akustische Anzeigen für gehandicapte, in der Programmierung einstellbar. -
Seite 5: Steckverbinder Für Den Anschluss Von Zusatzmodulen
3. 4. 5. 13. 14. 1. Anzeige-LED 12. Anschlussklemmleiste: Ruf gesendet (grün) RTE Programmierbarer Eingang RTE (Eingang Anlage besetzt (rot) lokaler Türöffner) oder DO (Anzeige Tür Türöffner aktiviert offen) GND Minus Bezugsspannung Eingang RTE Sprechverbindung aktiv oder DO SE Minus Bezugsspannung Türschloss 2. -
Seite 6: Technische Daten
Technische Daten Art. UT1010 ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktgewicht (g) Produktfarbe Schwarz RAL9005, transparent, Aluminium Material Polycarbonat, Aluminiumlegierung Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME Audio/Video Simplebus2 mit Netzteil Art. 4888C Audio Simplebus1 AUDIO-MERKMALE Mikrofon... -
Seite 7: Installation
Installation Die Türstation ist in den Varianten zur Auf- und Unterputzmontage verfügbar: Übersichtstabelle Unterputzmontage 3110/1 3110/2 3110/3 3110/4 UT9181 UT9182 UT9183 UT9186 UT9189 UT9184 UT9188 A = Unterputzgehäuse B = Regendach UT9161 UT9162 UT9163 UT9164 C = Unterputzrahmen mit Einfassung Übersichtstabelle Aufputzmontage UT9191 UT9192... -
Seite 8: Unterputzmontage
Unterputzmontage Optional Optional SCHWARZ... -
Seite 9: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. MAX 0,2 mm Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. MAX 0,2 mm Sie können von der Website pro.comelitgroup.com die PDF zum Bedrucken der Namensschilder der Türstation... -
Seite 10: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen Vor dem Einmauern der Gehäuse die Abstandhalter einsetzen. -
Seite 11: Aufputzmontage
Aufputzmontage Optional Optional SCHWARZ... -
Seite 12: Entfernung Der Namensschilder (2A) /Modul (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden MAX 0,2 mm kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. MAX 0,2 mm Sie können von der Website pro.comelitgroup.com die PDF zum Bedrucken der Namensschilder der Türstation... -
Seite 13: Installation Mit Nebeneinander Liegenden Gehäusen
Installation mit nebeneinander liegenden Gehäusen... -
Seite 14: Anschlüsse
Anschlüsse Anschlüsse UT1010 STEIGLEITUNG 1595 INNENSPRECHSTELLE 120-230 V SE NO NC UT1010 Max 20 m. Steuertaste lokaler Türöffner. Varianten Variante für Benutzung des Relais der Außen- Variante für die Benutzung eines Türstation Sicherheitsschlosses 1595 1595 120-230 V 120-230 V 12/24V AC/DC SE NO NC UT1010... -
Seite 15: Anschlüsse Der Module
Anschlüsse der Module Anschluss Tastenmodule Art. UT9200 STEIGLEITUNG INNENSPRECHSTELLE 1595 120-230 V SCHWARZ SE NO NC UT1010 UT9200 Max 20 m. Steuertaste lokaler Türöffner. Anschluss Touchscreen-Modul Art. UT9270 STEIGLEITUNG INNENSPRECHSTELLE 1595 120-230 V SE NO NC UT1010 UT9270 Max 20 m. Steuertaste lokaler Türöffner. -
Seite 16: Anschluss Numerisches Tastenmodul Art. Ut9279M
Anschluss numerisches Tastenmodul Art. UT9279M STEIGLEITUNG INNENSPRECHSTELLE 1595 120-230 V SE NO NC UT1010 UT9279M Max 20 m. Steuertaste lokaler Türöffner. -
Seite 17: Programmierung
Programmierung Für eine korrekte Programmierung folgen Sie der Reihe nach den folgenden Anweisungen Konfiguration des Tastentyps Adressierung der Tastenmodule III. Programmierung von Rufadressen Konfiguration des Tastentyps (Einzel-/Doppeltaste) DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). default Doppeltaste (DIP6 OFF, Standard). DIP 6: Konfiguration Tastentyp: Einzeltaste (DIP6 ON). -
Seite 18: Smart Programmierung Fortlaufender Adressen
Smart Programmierung fortlaufender Adressen Vor Beginn der Programmierung die richtige Konfiguration der Tasten (einzeln/doppelt) überprüfen (siehe „Konfiguration des Tastentyps (Einzel-/Doppeltaste)“) S1 S2 Die Einstellungen der DIP- Schalter notieren Die Adresse der Wohnung einstellen, 1 2 3 4 die Sie anrufen Die Taste drücken, Beispiel: möchten (z.B.: 1) über... -
Seite 19: Programmierung Spezifischer Adressen
Programmierung spezifischer Adressen Vor Beginn der Programmierung die richtige Konfiguration der Tasten (einzeln/doppelt) überprüfen (siehe „Konfiguration des Tastentyps (Einzel-/Doppeltaste)“) S1 S2 Die Einstellungen der DIP- Schalter notieren Die Adresse der Wohnung einstellen, 1 2 3 4 die Sie anrufen Die Taste drücken, Beispiel: möchten (z.B.: 25) welcher die über DIP-... -
Seite 20: Sonderprogrammierungen Über Dip-Schalter
Sonderprogrammierungen über DIP-Schalter S1 S2 Die Einstellungen der DIP- Schalter notieren 1. Die DIP-Schalter je nach zu programmierender Funktion einstellen (siehe Tabelle). 2. Die Bestätigungstaste drücken. S1 S2 Am Ende der Programmierung die korrekte Konfiguration der Tasten (einfach/ doppelt) überprüfen, siehe „Konfiguration Die Konfiguration der DIP-... -
Seite 21: Tabelle Sonderprogrammierungen
Tabelle Sonderprogrammierungen CODE DIPSCHALTER ON FUNKTIONEN Audiovisuelle Nachrichten 1,2,7,8 Hebräisch 3,7,8 Polnisch 1,3,7,8 Katalanisch 2,3,7,8 Galicische Sprache 1,2,3,7,8 Baskische Sprache 2,3,4,7,8 Dänisch 1,2,3,4,7,8 Norwegisch 1,2,5,7,8 Schwedisch 1,2,3,5,7,8 Italienisch 4,5,7,8 Französisch 1,4,5,7,8 Spanisch 2,4,5,7,8 Niederländisch 1,2,4,5,7,8 Griechisch 3,4,5,7,8 Englisch 1,3,4,5,7,8 Deutsch 2,3,4,5,7,8 Portugiesisch 2,4,7,8... - Seite 22 1,2,3,4,6,7,8 Bestätigungston bei Teilnehmerruf: aktiv (Voreinstellung) 5,6,7,8 Bestätigungston bei Teilnehmerruf: deaktiviert 1,2,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 10 sec (Voreinstellung) 3,5,6,7,8 Reset Wartezeit (nach Einhängen oder nach Türöffnung): 1 sec 5,7,8 Aktiviert die „Reset-Wartezeit“ des Türöffners (Voreinstellung) Deaktiviert die "Reset-Wartezeit" des Türöffners (stattdessen wird die Wartezeit Antwort oder die 1,5,7,8 Sprechzeit aktiviert) 1,4,5,6,7,8...
-
Seite 23: Dämmerungssensor
Dämmerungssensor Steuerung der Hintergrundbeleuchtung der Tasten Der Dämmerungssensor befindet sich standardmäßig im AUTO-Modus: Die Tasten-LEDs leuchten nachts auf und erlöschen tagsüber. Um die Einstellung auf ON (LED immer an) oder OFF (LED immer aus) zu ändern, gehen Sie wie folgt vor. S1 S2 Die Einstellungen der DIP- Schalter notieren... -
Seite 24: Funktionsprüfung Des Dämmerungssensors
Funktionsprüfung des Dämmerungssensors S1 S2 S1 S2 5 sec Wenn am Tag die Funktion des AUTO-Modus des Dämmerungssensors überprüft werden soll, können Sie wie folgt vorgehen: 1. Den Programmiermodus aufrufen 2. Den Dämmerungssensor für 5 Sekunden abdecken » Wenn der AUTO-Modus eingestellt wurde, leuchten die LEDs der Kamera und der Tasten. 3. -
Seite 25: Einstellen Der Helligkeitsintensität Der Leds Der Tasten
Einstellen der Helligkeitsintensität der LEDs der Tasten S1 S2 Die Einstellungen der DIP- Schalter notieren Stellen Sie die Funktion zur Einstellung der Lichtintensität (Cod. 161) ein und drücken Sie die Taste zur Bestätigung der Programmierung. cod. 161 1 2 3 4 Drücken Sie wiederholt eine Taste für jedes Modul, um die Lichtintensität der Tasten individuell zu variieren S1 S2 Am Ende der... -
Seite 26: Light Me-Funktion
Light me-Funktion Dank dieser Funktion wird die Hintergrundbeleuchtung der Tasten nur auf Wunsch des Benutzers durch Drücken der Taste LIGHT-ME auf dem Audio-/Video-Modul aktiviert, wodurch Energie gespart und die Lichtverschmutzung reduziert wird. Die Steuerung der Hintergrundbeleuchtung dieser Taste hängt von der Einstellung des Dämmerungssensors ab. Die Standardeinstellung ist der AUTO-Modus: Die LEDs leuchten nachts auf und erlöschen tagsüber. -
Seite 27: Austausch Des Audio-Moduls Mit Backup/Wiederherstellung Der Programmierung
Austausch des Audio-Moduls mit Backup/ Wiederherstellung der Programmierung Beim Austausch des Audio- oder Audio-/Video-Moduls sind die folgenden Anweisungen zu befolgen. Der Vorgang muss innerhalb einer Stunde nach Entfernen des alten Moduls beendet werden. Die Einstellungen der DIP- Schalter notieren 1. Aufruf der Programmierung durch Anheben des DIP- Schalters S2 »... -
Seite 28: Konfiguration Mit Pc
Konfiguration mit PC Alle Gerätekonfigurationen können mit PC und Konfigurationssoftware Vip Manager ausgeführt werden, die auf der Website pro.comelitgroup.com zum kostenlosen Download zur Verfügung steht. √ Es ist ein Kabel mit USB-Stecker / Micro-USB-Stecker erforderlich. Fehleranzeigen MELDUNG LÖSUNG Leitungskurzschluss Anschlüsse überprüfen Den Jumper J4 auf dem Audio-Modul Doppelte Stromversorgung entfernen... -
Seite 29: Adressiertabelle
Adressiertabelle Dipschalter Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8... - Seite 30 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
