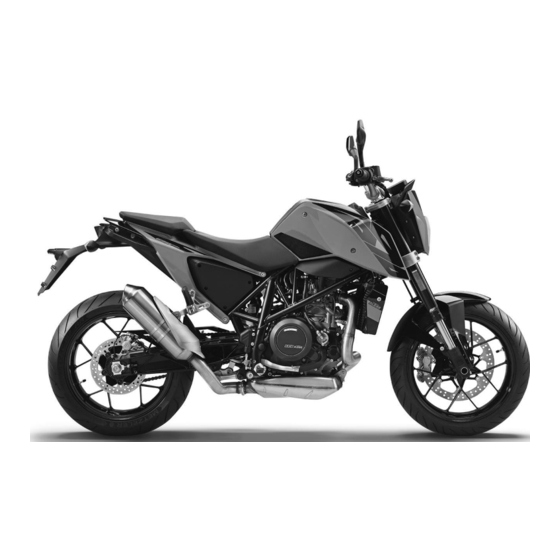

KTM 690 Duke 2016 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 690 Duke 2016:
Inhaltsverzeichnis

Quicklinks

BEDIENUNGSANLEITUNG
2016
690 Duke
690 Duke R
Art.-Nr. 3213397de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 690 Duke 2016

Inhaltszusammenfassung für KTM 690 Duke 2016

  • Seite 1 BEDIENUNGSANLEITUNG 2016 690 Duke 690 Duke R Art.-Nr. 3213397de...

  • Seite 3: Lieber Ktm-Kunde

    LIEBER KTM‑KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM‑Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen, LIEBER KTM‑KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen. Wir wünschen Ihnen viel Freude beim Fahren! Bitte tragen Sie unten die Seriennummern Ihres Fahrzeuges ein.
  • Seite 4 Alle Rechte vorbehalten Nachdruck, auch auszugsweise sowie Vervielfältigungen jeder Art nur mit schriftlicher Genehmigung des Urhebers. ISO 9001(12 100 6061) Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu höchstmöglicher Produktqualität führen. Ausgestellt durch: TÜV Management Service KTM Sportmotorcycle GmbH 5230 Mattighofen, Österreich...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Schlüsselnummer ..........21 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ..........7 Motornummer............ 22 Verwendete Symbole ..........7 Gabelartikelnummer ........... 22 Benutzte Formatierungen........8 Federbein‑Artikelnummer ........23 SICHERHEITSHINWEISE..........9 BEDIENELEMENTE............24 Einsatzdefinition - Bestimmungsgemäßer Gebrauch ............9 Kupplungshebel..........24 Sicherheitshinweise ..........9 Handbremshebel..........24 Gefahrengrade und Symbole .......
  • Seite 6 INHALTSVERZEICHNIS Kontrolllampen ..........37 FAHRANLEITUNG............56 Geschwindigkeit..........38 Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme ..........56 Uhrzeit ............. 39 Startvorgang ............57 Temperatur ............39 Anfahren ............58 Ganganzeige............40 Schalten, Fahren ..........58 Kraftstofftankinhalt ..........40 Motor‑Schlepp‑Regelung (MSR) ......62 Temperaturanzeige der Kühlflüssigkeit ....
  • Seite 7 INHALTSVERZEICHNIS 11.10 Fußbremshebel‑Auftritt einstellen (Duke R) ..82 13.8 Grundstellung des Fußbremshebels einstellen ............ 107 12 SERVICEARBEITEN FAHRGESTELL ....... 83 13.9 Bremsflüssigkeitsstand der Hinterradbremse 12.1 Motorrad mit Hebevorrichtung hinten aufheben ..83 kontrollieren ............ 110 12.2 Motorrad von Hebevorrichtung hinten nehmen ..83 13.10 Bremsflüssigkeit der Hinterradbremse 12.3 Motorrad mit Hebevorrichtung vorne aufheben ..
  • Seite 8 INHALTSVERZEICHNIS 15.10 Begrenzungslichtlampe wechseln ...... 145 21 FEHLERSUCHE ............173 15.11 Blinkerlampe wechseln (Duke) ......146 22 TECHNISCHE DATEN..........176 15.12 Scheinwerfereinstellung kontrollieren....147 22.1 Motor.............. 176 15.13 Scheinwerferleuchtweite einstellen ....147 22.2 Anzugsdrehmomente Motor....... 177 15.14 Diagnosestecker..........148 22.3 Füllmengen .............

  • Seite 9: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durch- führen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 10: Benutzte Formatierungen

    DARSTELLUNGSMITTEL Benutzte Formatierungen Nachfolgend werden die verwendeten Schriftformatierungen erklärt. Eigenname Kennzeichnet einen Eigennamen. Name ® Kennzeichnet einen geschützten Namen. Marke™ Kennzeichnet eine Marke im Warenverkehr. Unterstrichene Begriffe Verweisen auf technische Details des Fahrzeuges oder kennzeichnen Fachwörter, die im Fachwortverzeichnis erklärt sind.

  • Seite 11: Sicherheitshinweise

    SICHERHEITSHINWEISE Einsatzdefinition - Bestimmungsgemäßer Gebrauch KTM-Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb standhalten, jedoch nicht für die Benutzung auf Rennstrecken und abseits asphaltierter Straßen. Info Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.

  • Seite 12: Gefahrengrade Und Symbole

    SICHERHEITSHINWEISE Gefahrengrade und Symbole Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkeh- rungen getroffen werden.

  • Seite 13: Sicherer Betrieb

    Teilen begonnen wird, Teile abkühlen lassen. Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, sicherheits− und umweltbewusst betreiben. Im Straßenverkehr ist eine entsprechende Fahrerlaubnis notwendig. Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen lassen. Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.

  • Seite 14: Schutzkleidung

    Schutzkleidung (Helm, Stiefel, Handschuhe, Hose und Jacke mit Protektoren) bei allen Fahrten tragen. Verwenden Sie immer Schutzkleidung, die sich in einwandfreiem Zustand befindet und den gesetzlichen Anforderungen entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig.

  • Seite 15: Bedienungsanleitung

    Bewahren Sie die Bedienungsanleitung an einem gut zugänglichen Ort auf, damit sie bei Bedarf jederzeit nachschlagen können. Falls Sie mehr über das Fahrzeug wissen wollen oder Unklarheiten beim Lesen auftreten, wenden Sie sich an einen autorisierten KTM‑Händler. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Fahrzeuges und muss beim Verkauf an den neuen Eigentümer übergeben wer-...

  • Seite 16: Wichtige Hinweise

    Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und sowohl im Service & Garantieheft als auch im KTM Dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.

  • Seite 17: Service

    Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen Ihr autorisierter KTM‑Händler gerne zur Verfügung. Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website. Internationale KTM‑Website: http://www.ktm.com...

  • Seite 18: Fahrzeugansicht

    FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) K00345-10...
  • Seite 19 FAHRZEUGANSICHT Kupplungshebel ( S. 24) Sitzbank Beifahrersitzbank Haltegriffe ( S. 33) Sitzbankschloss ( S. 32) Seitenständer ( S. 35) Schalthebel ( S. 34) Motornummer ( S. 22)

  • Seite 20: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) K00413-10...

  • Seite 21: Blinkerschalter

    FAHRZEUGANSICHT Bordwerkzeug ( S. 32) Lichtschalter ( S. 26) Blinkerschalter ( S. 27) Hupentaster ( S. 28) Tankverschluss Zünd-/Lenkschloss ( S. 29) Not-Aus-Schalter ( S. 28) E-Starterknopf ( S. 29) Handbremshebel ( S. 24) Fahrgestellnummer ( S. 20) Sicherungskasten Typenschild ( S.

  • Seite 22: Seriennummern

    SERIENNUMMERN Fahrgestellnummer  Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt. 402324-10 Typenschild  Das Typenschild befindet sich rechts am Rahmen. H01126-01...

  • Seite 23: Schlüsselnummer

    SERIENNUMMERN (690 Duke R AU)  Das zusätzliche Typenschild befindet sich links am Rahmen. 402381-11 Schlüsselnummer  ist auf der KEYCODECARD angeführt. Die Schlüsselnummer Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewah- ren Sie die KEYCODECARD an einem sicheren Ort auf. 402241-10...

  • Seite 24: Motornummer

    SERIENNUMMERN Motornummer  Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels eingeprägt. 401949-10 Gabelartikelnummer  Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt. 402295-10...

  • Seite 25: Federbein-Artikelnummer

    SERIENNUMMERN Federbein‑Artikelnummer (Duke)  Die Federbein‑Artikelnummer ist auf der linken Federbeinseite angebracht. 402382-10 (Duke R)  Die Federbein‑Artikelnummer ist hinten am Federbein angebracht. 402298-10...

  • Seite 26: Bedienelemente

    BEDIENELEMENTE Kupplungshebel  Der Kupplungshebel ist am Lenker links angebracht. Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. K00347-10 Handbremshebel (Duke)  Der Handbremshebel ist am Lenker rechts angebracht. K00348-10...

  • Seite 27: Gasdrehgriff

    BEDIENELEMENTE (Duke R)  Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. V00047-10 Gasdrehgriff  Der Gasdrehgriff ist am Lenker rechts angebracht. K00349-10 Schalter links am Lenker 6.4.1 Kombischalter Der Kombischalter ist am Lenker links angebracht.

  • Seite 28: Lichtschalter

    BEDIENELEMENTE Übersicht Kombischalter links Lichtschalter ( S. 26) Menüschalter ( S. 27) Blinkerschalter ( S. 27) Hupentaster ( S. 28) K00357-10 6.4.2 Lichtschalter  Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter in Stellung  .

  • Seite 29: Menüschalter

    BEDIENELEMENTE 6.4.3 Menüschalter Der Menüschalter ist zentral am Kombischalter links angebracht. Mit den Menütasten wird das Display am Kombiinstrument gesteuert.  Taste ist die UP‑Taste.  Taste ist die DOWN‑Taste.  Taste ist die SET‑Taste.  Taste ist die BACK‑Taste. K00367-10 6.4.4 Blinkerschalter...

  • Seite 30: Hupentaster

    BEDIENELEMENTE 6.4.5 Hupentaster  Der Hupentaster ist am Lenker links angebracht. Mögliche Zustände • Hupentaster in der Grundstellung gedrückt – In dieser Stellung wird die Hupe betätigt. • Hupentaster K00350-10 Schalter rechts am Lenker 6.5.1 Not-Aus-Schalter  Der Not-Aus-Schalter ist am Lenker rechts angebracht. Mögliche Zustände Not-Aus-Schalter aus –...

  • Seite 31: E-Starterknopf

    BEDIENELEMENTE 6.5.2 E-Starterknopf  Der E-Starterknopf ist am Lenker rechts angebracht. Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf K00349-12 6.5.3 Zünd-/Lenkschloss Das Zünd-/Lenkschloss befindet sich vor der oberen Gabelbrücke. Mögliche Zustände Zündung aus –...

  • Seite 32: Tankverschluss Öffnen

    BEDIENELEMENTE Tankverschluss öffnen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwi- schen.

  • Seite 33: Tankverschluss Schließen

    BEDIENELEMENTE – Abdeckung  am Tankverschluss hochklappen und Zündschlüssel in das Schloss ste- cken. Hinweis Beschädigungsgefahr Bruch des Zündschlüssels. – Zur Entlastung des Zündschlüssels auf den Tankverschluss drücken. Beschädigte Zündschlüssel müssen erneuert werden. – Zündschlüssel 90° im Uhrzeigersinn drehen. – Tankverschluss hochklappen. M00657-10 Tankverschluss schließen –...

  • Seite 34: Sitzbankschloss

    BEDIENELEMENTE Sitzbankschloss  Das Sitzbankschloss befindet sich auf der linken Fahrzeugseite. Es ist mit dem Zündschlüssel sperrbar. V00043-10 Bordwerkzeug  Unter der Beifahrersitzbank befindet sich das Bordwerkzeug K00414-10...

  • Seite 35: Haltegriffe

    BEDIENELEMENTE 6.10 Haltegriffe  Die Haltegriffe dienen zum Rangieren des Motorrades. Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten. K00415-10 6.11 Beifahrer‑Fußrasten Die Beifahrer‑Fußrasten sind klappbar ausgeführt. Mögliche Zustände Beifahrer‑Fußrasten eingeklappt – Für Betrieb ohne Beifahrer. • Beifahrer‑Fußrasten ausgeklappt –...

  • Seite 36: Schalthebel

    BEDIENELEMENTE 6.12 Schalthebel  Der Schalthebel ist am Motor links montiert. 401950-10 Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. 401950-11...

  • Seite 37: Fußbremshebel

    BEDIENELEMENTE 6.13 Fußbremshebel  Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 402177-10 6.14 Seitenständer  Der Seitenständer befindet sich an der linken Fahrzeugseite. Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochgeklappt sein. Der Seitenständer ist mit dem Sicherheitsstartsystem gekoppelt, beachten Sie die Fahranleitung.

  • Seite 38: Kombiinstrument

    KOMBIINSTRUMENT Übersicht Das Kombiinstrument ist vor dem Lenker angebracht. Das Kombiinstrument ist in 2 Funktionsbereiche gegliedert.  Kontrolllampen ( S. 37)  Display 402644-10...

  • Seite 39: Kontrolllampen

    KOMBIINSTRUMENT Kontrolllampen 402646-01 Die Kontrolllampen geben zusätzliche Informationen über den Betriebszustand des Motorrades. Beim Einschalten der Zündung leuchten alle Kontrolllampen außer der Blinkerkontrolllampe kurz auf. Mögliche Zustände Blinkerkontrolllampe blinkt grün im Blinkrhythmus – Blinker ist eingeschaltet. Motorwarnlampe leuchtet gelb – Die OBD hat einen emissions- oder sicherheitskritischen Fehler erkannt.

  • Seite 40: Geschwindigkeit

    ABS‑Warnlampe leuchtet gelb – Status- oder Fehlermeldung beim ABS. Die ABS‑Lampe blinkt, wenn der ABS‑Mode "SupMot" aktiviert ist. TC‑Lampe leuchtet gelb – Die TC bzw. MTC ist nicht verfügbar. Autorisierte KTM‑Fachwerkstatt kontaktieren. Die TC-Lampe blinkt, wenn TC oder MTC aktiv eingreifen.

  • Seite 41: Uhrzeit

    KOMBIINSTRUMENT Uhrzeit  Die Uhrzeit wird im Bereich des Displays dargestellt. Die Uhrzeit wird im 12‑Stunden‑Format angezeigt, wenn als Sprache EN‑US eingestellt ist. Info Die Uhrzeit muss eingestellt werden, wenn die Batterie vom Fahrzeug getrennt wurde oder wenn die Sicherung ausgebaut war. 402647-13 Temperatur ...

  • Seite 42: Ganganzeige

    KOMBIINSTRUMENT Ganganzeige  Der aktuelle Gang wird im Bereich des Displays dargestellt. 402647-10 Kraftstofftankinhalt  Der Kraftstofftankinhalt wird im Bereich des Displays dargestellt. Wenn der Kraftstoffvorrat zur Neige geht, blinkt das letzte Segment. Bei der nächsten Gele- genheit Kraftstoff tanken. 402649-10...

  • Seite 43: Temperaturanzeige Der Kühlflüssigkeit

    KOMBIINSTRUMENT Temperaturanzeige der Kühlflüssigkeit Die Temperaturanzeige im Display besteht aus 8 Balken. Je mehr Balken leuchten, desto heißer ist die Kühlflüssigkeit. Mögliche Zustände Motor kalt – Die Kühlflüssigkeitsanzeige leuchtet blau. • Motor betriebswarm – Zwei bis sechs Balken leuchten. • Motor heiß...

  • Seite 44: Trip 1

    KOMBIINSTRUMENT 7.10 "Trip 1" – UP oder DOWN‑Taste drücken, bis das Menü "Trip 1" am Display erscheint. "Trip 1" zeigt die Wegstrecke seit der letzten Rückstellung an, zum Beispiel zwischen zwei Tankstopps. "Trip 1" läuft mit und zählt bis 999. "AVG 1"...

  • Seite 45: General Info

    KOMBIINSTRUMENT 7.12 "General Info" – UP oder DOWN‑Taste drücken, bis das Menü "General Info" am Display erscheint. "Air Temp" zeigt die Umgebungslufttemperatur an. "Date" zeigt das Datum an. "ODO" zeigt die gefahrene Gesamtwegstrecke an. "Battery" zeigt die Batteriespannung an. "Time" zeigt die aktuelle Uhrzeit an. 312033-10 7.13 "Set Favorites"...

  • Seite 46: Settings

    KOMBIINSTRUMENT 7.14 "Settings" Bedingung • Das Fahrzeug steht. – UP oder DOWN‑Taste drücken, bis das Menü "Settings" am Display erscheint. Durch Drücken der SET‑Taste wird das Menü geöffnet. Im Menü "Settings" werden Einstellungen für Einheiten oder verschiedene Werte vorgenom- men. Einige Funktionen können aktiviert oder deaktiviert werden. K00390-01 7.15 "Warning"...

  • Seite 47: Tc/Abs

    KOMBIINSTRUMENT 7.16 "TC/ABS" Bedingung Standardmodell Warnung Erlöschen der Straßenzulassung und des Versicherungsschutzes Wenn das ABS vollständig abgeschaltet wird, erlischt die Straßenzulassung des Fahrzeuges. – Betreiben Sie das Fahrzeug ausschließlich auf abgesperrten Strecken außerhalb des öffentlichen Straßenverkehrs, wenn Sie das ABS vollständig abschalten.

  • Seite 48: Mtc/Abs

    KOMBIINSTRUMENT 7.17 "MTC/ABS" Bedingung R-Modell Warnung Erlöschen der Straßenzulassung und des Versicherungsschutzes Wenn das ABS vollständig abgeschaltet wird, erlischt die Straßenzulassung des Fahrzeuges. – Betreiben Sie das Fahrzeug ausschließlich auf abgesperrten Strecken außerhalb des öffentlichen Straßenverkehrs, wenn Sie das ABS vollständig abschalten.

  • Seite 49: Language

    KOMBIINSTRUMENT 7.18 "Language" Bedingung • Das Fahrzeug steht. – UP oder DOWN‑Taste drücken, bis das Menü "Settings" am Display erscheint. Durch Drücken der SET‑Taste wird das Menü geöffnet. – Durch erneutes Drücken der SET‑Taste die Sprache auswählen. Die Menüsprachen sind Englisch US, Englisch UK, Deutsch, Italienisch, Französisch und Spanisch.

  • Seite 50: Temp

    KOMBIINSTRUMENT 7.20 "Temp" Bedingung • Das Fahrzeug steht. – UP oder DOWN‑Taste drücken, bis das Menü "Settings" am Display erscheint. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis "Temp" am Display markiert ist. Durch erneutes Drücken der SET‑Taste wird die Einheit eingestellt.

  • Seite 51: Volume

    KOMBIINSTRUMENT 7.22 "Volume" Bedingung • Das Fahrzeug steht. – UP oder DOWN‑Taste drücken, bis das Menü "Settings" am Display erscheint. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis "Volume" am Display markiert ist. Durch erneutes Drücken der SET‑Taste wird die Einheit eingestellt.

  • Seite 52: Shift Light

    KOMBIINSTRUMENT – UP oder DOWN-Taste drücken, bis der aktuelle Tag eingestellt ist. – SET‑Taste drücken. Der Monat neben "Date" blinkt. – UP oder DOWN-Taste drücken, bis der aktuelle Monat eingestellt ist. – SET‑Taste drücken. Das Jahr neben "Date" blinkt. – UP oder DOWN-Taste drücken, bis das aktuelle Jahr eingestellt ist.

  • Seite 53: Extra Functions

    KOMBIINSTRUMENT 7.25 "Extra functions" Bedingung • Das Fahrzeug steht. – UP oder DOWN‑Taste drücken, bis das Menü "Settings" am Display erscheint. Durch Drücken der SET‑Taste wird das Menü geöffnet. – UP oder DOWN‑Taste drücken, bis "Extra functions" am Display markiert ist. –...

  • Seite 54: Inbetriebnahme

    Warnung Unfallgefahr Nicht freigegebene oder empfohlene Reifen und Räder beeinträchtigen das Fahrverhalten. – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechenden Geschwindigkeitsindex. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.

  • Seite 55: Motor Einfahren

    Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstatt durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Service & Garantieheft bei der Fahrzeugübergabe.

  • Seite 56: Fahrzeug Beladen

    INBETRIEBNAHME – Vollgasfahrten vermeiden! Fahrzeug beladen Warnung Unfallgefahr Instabiles Fahrverhalten. – Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe- reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck. Warnung Unfallgefahr Instabiles Fahrverhalten durch unsachgemäße Montage des Koffers und/oder des Tankrucksacks. –...
  • Seite 57 INBETRIEBNAHME Warnung Unfallgefahr Verändertes Fahrverhalten und längerer Bremsweg bei hoher Zuladung. – Passen Sie die Geschwindigkeit der Zuladung entsprechend an. Warnung Unfallgefahr Instabiles Fahrverhalten durch verrutschte Gepäckstücke. – Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig. Warnung Verbrennungsgefahr Heiße Auspuffanlage kann das Gepäck verbrennen. –...

  • Seite 58: Fahranleitung

    FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 160) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.

  • Seite 59: Startvorgang

    FAHRANLEITUNG Startvorgang Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau- fen lassen ohne eine geeignete Absauganlage. Hinweis Motorschaden Hohe Drehzahlen bei kaltem Motor wirken sich negativ auf die Haltbarkeit des Motors aus.

  • Seite 60: Anfahren

    FAHRANLEITUNG Info E-Starterknopf erst drücken, wenn die Funktionskontrolle des Kombiinstrumen- tes abgeschlossen ist. Beim Starten KEIN Gas geben. Wenn während des Startvorganges Gas gegeben wird, wird vom Motormanagement kein Kraftstoff eingespritzt, der Motor kann dadurch nicht anspringen. Maximal 5 Sekunden ununterbrochen starten. Bis zum nächsten Startversuch mindestens 5 Sekunden warten.
  • Seite 61 FAHRANLEITUNG Warnung Unfallgefahr Auslösen von Fehlfunktionen durch falsche Zündschlüsselstellung. – Zündschlüsselstellung während der Fahrt nicht ändern. Warnung Unfallgefahr Ablenkung vom Verkehrsgeschehen durch Einstelltätigkeiten am Fahrzeug. – Alle Einstelltätigkeiten bei Stillstand des Fahrzeuges vornehmen. Warnung Verletzungsgefahr Herunterfallen des Beifahrers. – Der Beifahrer muss sich ordnungsgemäß auf die Beifahrer‑Sitzbank setzen und sich am Fahrer oder an den Haltegriffen festhal- ten.
  • Seite 62 Halten Sie sofort verkehrsgerecht an und stellen Sie den Motor ab, wenn die Kühlflüssigkeitstemperatur-Warnung angezeigt wird. – Lassen Sie den Motor und das Kühlsystem abkühlen. – Kontrollieren bzw. korrigieren Sie bei abgekühltem Kühlsystem den Kühlflüssigkeitsstand. Info Treten beim Betrieb betriebsunübliche Geräusche auf, sofort anhalten, Motor abstellen, das Fahrzeug verkehrsgerecht abstellen und eine autorisierte KTM-Fachwerkstatt kontaktieren.
  • Seite 63 FAHRANLEITUNG – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in höhere Gänge schalten. – Gas wegnehmen, gleichzeitig Kupplungshebel ziehen, nächsten Gang einlegen, Kupp- lungshebel freigeben und Gas geben. Info Die Lage der 6 Vorwärtsgänge ersehen Sie aus der Abbildung. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1.

  • Seite 64: Motor-Schlepp-Regelung (Msr)

    FAHRANLEITUNG Motor‑Schlepp‑Regelung (MSR) (Duke) Die MSR ist eine optionale Funktion der Motorsteuerung. Wenn die Motorbremswirkung zu groß wird, verhindert die MSR, dass das Hinterrad bei Geradeausfahrt blockiert. Um Schlupf am Hinterrad zu vermeiden, öffnet die MSR die Drosselklappen nur so weit wie unbedingt erforderlich.

  • Seite 65: Abbremsen

    Verschmutzte oder nasse Bremsanlage vorsichtig sauber- bzw. trockenbremsen. Warnung Unfallgefahr Verringerte Bremswirkung durch schwammigen Druckpunkt der Vorder- bzw. Hinterradbremse. – Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Ausfall der Bremsanlage. – Wird der Fußbremshebel nicht freigegeben, schleifen die Bremsbeläge ununterbrochen. Die Hinterradbremse kann durch Über- hitzung ausfallen.

  • Seite 66: Anhalten, Parken

    FAHRANLEITUNG Warnung Unfallgefahr Zu starkes Bremsen führt zum Blockieren der Räder. – Die Wirksamkeit des ABS ist nur dann gewährleistet, wenn dieses auch eingeschaltet ist. Warnung Unfallgefahr Blockieren des Rades durch die Bremswirkung des Motors. – Ziehen Sie bei Notbremsungen, Vollbremsungen und beim Bremsen auf rutschigem Untergrund die Kupplung. –...
  • Seite 67 FAHRANLEITUNG Warnung Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Heiße Teile wie z. B. Auspuffanlage, Kühler, Motor, Stoßdämpfer und Bremsanlage nicht berühren. Bevor mit Arbeiten an die- sen Teilen begonnen wird, Teile abkühlen lassen. Hinweis Materialschaden Falsches Vorgehen beim Parken beschädigt das Fahrzeug. Wenn das Fahrzeug wegrollt oder umfällt, können erhebliche Schäden entstehen.

  • Seite 68: Transport

    FAHRANLEITUNG – Lenkung blockieren, dazu den Lenker nach links einschlagen, Zündschlüssel in der Stellung niederdrücken und in die Stellung drehen. Um das Einrasten der Lenksperre zu erleichtern, den Lenker ein kleines Stück hin und her bewegen. Zündschlüssel abziehen. Transport Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw.

  • Seite 69: Kraftstoff Tanken

    Materialschaden Vorzeitiges Zusetzen des Kraftstofffilters. – In einigen Ländern und Regionen kann es vorkommen, dass die verfügbare Kraftstoffqualität und -sauberkeit nicht ausreicht. Probleme im Kraftstoffsystem sind die Folge. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Nur sauberen Kraftstoff tanken, der der angegebenen Norm entspricht.
  • Seite 70 FAHRANLEITUNG – Motor abstellen. – Tankverschluss öffnen. ( S. 30) –  Kraftstofftank bis maximal an die Unterkante des Einfüllstutzens mit Kraftstoff auf- füllen. Kraftstofftankinhalt 14 l Superkraftstoff bleifrei (ROZ 95) gesamt ca. S. 194) – Tankverschluss schließen. ( S. 31) B00935-10...

  • Seite 71: Serviceplan

    10.2 Pflichtarbeiten alle zwei Jahre jedes Jahr alle 20.000 km alle 10.000 km nach 1.000 km ○ ● ● ● ● Fehlerspeicher mit KTM‑Diagnosetool auslesen. ○ ● ● ● ● Funktion der elektrischen Anlage kontrollieren. ○ ● ● ● ●...
  • Seite 72 ○ ● ● ● ● Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. ● ● CO-Anpassung mit KTM-Diagnosetool kontrollieren. ○ ● ● ● ● Serviceintervallanzeige zurücksetzen. ○ ● ● ● ● Serviceeintrag im KTM Dealer.net und im Service & Garantieheft durchführen.

  • Seite 73: Empfohlene Arbeiten

    SERVICEPLAN ○ einmaliges Intervall ● periodisches Intervall 10.3 Empfohlene Arbeiten alle vier Jahre jedes Jahr alle 10.000 km nach 1.000 km ● Schwingarmlager auf Spiel kontrollieren. ● Radlager auf Spiel kontrollieren. ○ ● ● ● Alle beweglichen Teile (z. B. Seitenständer, Handhebel, Kette, ...) schmieren und auf Leichtgängigkeit kontrollie- ren.

  • Seite 74: Fahrwerk Abstimmen

    FAHRWERK ABSTIMMEN 11.1 Gabel/Federbein (Duke R) Gabel und Federbein bieten viele Möglichkeiten, um das Fahrwerk Ihrem Fahrstil und der Zuladung entsprechend abzustimmen. Info Um Ihnen die Abstimmung zu erleichtern, haben wir unsere Erfahrungswerte in der  Tabelle zusammengefasst. Sie finden die Tabelle unter der Beifahrersitzbank. Diese Einstellwerte sind als Richtwerte zu verstehen und sollten immer die Ausgangsbasis für Ihre persönliche Fahrwerksabstimmung sein.

  • Seite 75: Zugstufendämpfung Der Gabel Einstellen (Duke R)

    FAHRWERK ABSTIMMEN Vorgabe Druckstufendämpfung Komfort 17 Klicks Standard 12 Klicks Sport 7 Klicks volle Nutzlast 7 Klicks Info Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung beim Einfedern. 11.3 Zugstufendämpfung der Gabel einstellen (Duke R) Info Die hydraulische Zugstufendämpfung bestimmt das Verhalten beim Ausfedern der Gabel.

  • Seite 76: Druckstufendämpfung Federbein (Duke R)

    Änderungen im High‑Speed‑Bereich der Druckstufe auch im Low‑Speed‑Bereich aus und umgekehrt. 11.5 Druckstufendämpfung High Speed des Federbeines einstellen (Duke R) Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.)
  • Seite 77 FAHRWERK ABSTIMMEN Info Die High‑Speed‑Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeines. –  Einstellschraube mit einem Gabelschlüssel bis zum Anschlag im Uhrzeigersinn dre- hen. Info Verschraubung  nicht lösen! – Dem Federbeintyp entsprechende Anzahl von Umdrehungen gegen den Uhrzeigersinn drehen.

  • Seite 78: Druckstufendämpfung Low Speed Des Federbeines Einstellen (Duke R)

    Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) Info Die Low‑Speed‑Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeines.

  • Seite 79: Zugstufendämpfung Des Federbeines Einstellen (Duke R)

    11.7 Zugstufendämpfung des Federbeines einstellen (Duke R) Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) –  Einstellschraube bis zum letzten spürbaren Klick im Uhrzeigersinn drehen.
  • Seite 80 FAHRWERK ABSTIMMEN Info Die Federvorspannung bestimmt die Ausgangslage des Federvorgangs am Federbein. Eine optimal eingestellte Federvorspannung ist an das Fahrergewicht mit eventuellem Gepäck und Beifahrer angepasst und gewähr- leistet so einen Kompromiss zwischen Handlichkeit und Stabilität. Vorarbeit (Duke R) – Fußrastenträger ausbauen.

  • Seite 81: Fußrasten Einstellen

    FAHRWERK ABSTIMMEN (Duke R) – Federlänge im vorgespannten Zustand messen und notieren. –   Konterring und Einstellring mit Spezialwerkzeug lösen. Hakenschlüssel (T106S) Hakenschlüssel (T157S) – Konter- und Einstellring drehen, bis die Feder vollständig entspannt ist. –  Durch Drehen des Einstellrings die Federvorspannung einstellen.
  • Seite 82 FAHRWERK ABSTIMMEN – Sicherungsring  entfernen. – Bolzen der Fahrerfußraste entfernen. Fahrerfußraste mit Feder abnehmen. H00384-10 –  Schrauben entfernen. V00045-10 – Fußrastenträger auf die gewünschte Position einstellen. V00051-01...
  • Seite 83 FAHRWERK ABSTIMMEN – Schrauben  montieren und festziehen. Vorgabe Schraube Fußrastenträger 25 Nm Loctite ® 243™ vorne V00045-10 – Fahrerfußraste mit Feder und Bolzen montieren. H00385-01 –  Sicherungsring montieren. H00384-10...

  • Seite 84: Fußbremshebel-Auftritt Einstellen (Duke R)

    FAHRWERK ABSTIMMEN 11.10 Fußbremshebel‑Auftritt einstellen (Duke R) –  Schraube entfernen und Fußbremshebel‑Auftritt abnehmen. –  Fußbremshebel‑Auftritt an der gewünschten Bohrung positionieren. Vorgabe Standard vordere Bohrung –  Schraube montieren und festziehen. Vorgabe Schraube 10 Nm Loctite ® 243™ Fußbremshebel‑Auftritt K00437-10...

  • Seite 85: Servicearbeiten Fahrgestell

    SERVICEARBEITEN FAHRGESTELL 12.1 Motorrad mit Hebevorrichtung hinten aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Aufnahmen der Hebevorrichtung montieren. – Adapter in die Hebevorrichtung hinten einsetzen. Adapter (69329955020) Hebevorrichtung hinten (69329955000) –...

  • Seite 86: Motorrad Mit Hebevorrichtung Vorne Aufheben

    SERVICEARBEITEN FAHRGESTELL – Motorrad gegen Umfallen sichern. –  Hebevorrichtung hinten entfernen und Fahrzeug am Seitenständer abstellen. 402029-10 12.3 Motorrad mit Hebevorrichtung vorne aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Vorarbeit –...

  • Seite 87: Motorrad Von Hebevorrichtung Vorne Nehmen

    SERVICEARBEITEN FAHRGESTELL 12.4 Motorrad von Hebevorrichtung vorne nehmen Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Motorrad gegen Umfallen sichern. – Hebevorrichtung vorne entfernen. 312029-10 12.5 Beifahrersitzbank abnehmen – Den Zündschlüssel in das Sitzbankschloss ...

  • Seite 88: Beifahrersitzbank Montieren

    SERVICEARBEITEN FAHRGESTELL 12.6 Beifahrersitzbank montieren –  Die Beifahrersitzbank mit den Nasen am Ablagefach einhängen, hinten absenken und gleichzeitig nach vorne schieben. – Beifahrersitzbank herabdrücken und einrasten lassen. Warnung Unfallgefahr Die Beifahrersitzbank kann bei falscher Montage aus der Veranke- rung springen. –...

  • Seite 89: Beifahrersitzabdeckung Montieren (Duke R)

    SERVICEARBEITEN FAHRGESTELL 12.8 Beifahrersitzabdeckung montieren (Duke R) Warnung Unfallgefahr Unfallgefahr durch Mitnahme eines Beifahrers. – Ist die Beifahrersitzabdeckung montiert, ist das Fahrzeug nicht mehr für die Mitnahme eines Beifahrers geeignet. Nehmen Sie keinen Beifahrer mit. –  Die Beifahrersitzabdeckung mit den Nasen am Ablagefach einhängen, hinten absenken und gleichzeitig nach vorne schieben.

  • Seite 90: Kette Reinigen

    SERVICEARBEITEN FAHRGESTELL 12.10 Kette reinigen Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger reinigen. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden.

  • Seite 91: Kettenspannung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Kette regelmäßig reinigen. – Groben Schmutz mit weichem Wasserstrahl abspülen. – Verbrauchte Schmierreste mit Kettenreinigungsmittel entfernen. Kettenreinigungsmittel ( S. 195) – Nach dem Trocknen Kettenspray auftragen. Kettenspray Onroad ( S. 195) 400725-01 Nacharbeit – Motorrad von Hebevorrichtung hinten nehmen. ( S.
  • Seite 92 SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Getriebe in Leerlauf schalten. – Im Bereich der senkrechten Rippe am Schwingarm die Kette nach oben drücken und  Kettenspannung ermitteln. Info  Der obere Kettenteil muss dabei gespannt sein. Die Kette nutzt sich nicht immer gleichmäßig ab. Die Messung an verschiede- nen Stellen der Kette wiederholen.

  • Seite 93: Kettenspannung Einstellen

    SERVICEARBEITEN FAHRGESTELL 12.12 Kettenspannung einstellen Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundärkraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.
  • Seite 94 SERVICEARBEITEN FAHRGESTELL Hauptarbeit –  Mutter lösen. – Muttern  lösen. –  Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 5 mm  Einstellschrauben links und rechts so drehen, dass die Markierungen am linken   und rechten Kettenspanner in derselben Position zu den Referenzmarken stehen.

  • Seite 95: Kette, Kettenrad Und Kettenritzel Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 12.13 Kette, Kettenrad und Kettenritzel kontrollieren Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 83) Hauptarbeit – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Antriebssatz wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt wer- den.
  • Seite 96 SERVICEARBEITEN FAHRGESTELL – Getriebe in Leerlauf schalten. –  Am unteren Kettenteil mit dem angegebenen Gewicht ziehen. Vorgabe Gewicht Kettenverschleißmessung 15 kg –  Den Abstand von 18 Kettenrollen am unteren Kettenteil messen. Info Die Kette nutzt sich nicht immer gleichmäßig ab. Die Messung an verschiede- nen Stellen der Kette wiederholen.

  • Seite 97: Grundstellung Des Kupplungshebels Einstellen

    SERVICEARBEITEN FAHRGESTELL – Kettengleitschutz auf Verschleiß kontrollieren. »   Wenn beim Kettengleitschutz im Bereich von oben gesehen die Schraube sichtbar wird: – Kettengleitschutz wechseln. – Kettengleitschutz auf festen Sitz kontrollieren. » Wenn der Kettengleitschutz locker ist: – Schraube des Kettengleitschutzes festziehen. Vorgabe K00378-10 Schraube Kettengleit-...

  • Seite 98: Flüssigkeitsstand Der Hydraulischen Kupplung Kontrollieren/Berichtigen

    SERVICEARBEITEN FAHRGESTELL – Grundstellung des Kupplungshebels mit der Einstellschraube  an die Handgröße anpassen. K00354-10 12.15 Flüssigkeitsstand der hydraulischen Kupplung kontrollieren/berichtigen Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. – Nicht mit Haut oder Augen in Berührung bringen, von Kindern fernhalten. –...
  • Seite 99 SERVICEARBEITEN FAHRGESTELL Info Der Flüssigkeitsstand steigt mit zunehmendem Verschleiß der Kupplungsbelaglamellen. Keinesfalls Bremsflüssigkeit DOT 5 verwenden. Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Kupplungslei- tungen sind nicht für Bremsflüssigkeit DOT 5 ausgelegt. Bremsflüssigkeit nicht mit lackierten Teilen in Berührung bringen, da Bremsflüssigkeit Lack angreift. Nur saubere Bremsflüssigkeit aus einem dicht verschlossenen Behälter verwenden.

  • Seite 100: Bremsanlage

    – Verwenden Sie an der Bremsanlage ausschließlich von KTM freigegebene und empfohlene Ersatzteile. 0 0 1 – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechenden Geschwindigkeitsindex. – Halten Sie den vorgegebenen Reifenluftdruck ein. –...
  • Seite 101 BREMSANLAGE Warnung Unfallgefahr Überschlagen des Fahrzeuges – Ein Überschlagen des Fahrzeuges bei extremen Fahrsituationen (z. B. Gepäckbe- ladung mit hohem Schwerpunkt, wechselnde Fahrbahnbeläge, steile Abfahrten, Vollbremsungen ohne auszukuppeln) kann nicht immer verhindert werden. Pas- sen Sie die Fahrweise den Fahrbahnverhältnissen und Ihrem Fahrkönnen an. Das ABS arbeitet mit zwei voneinander unabhängigen Bremskreisen (Vorderrad- und Hinter- radbremse).

  • Seite 102: Grundstellung Des Handbremshebels Einstellen

    Grundstellung des Handbremshebels mit dem Einstellrad an die Handgröße anpassen. Info Handbremshebel nach vorne drücken und Einstellrad drehen. Einstellarbeiten nicht während der Fahrt durchführen. V00047-11 13.3 Bremsscheiben kontrollieren Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 103: Bremsflüssigkeitsstand Der Vorderradbremse Kontrollieren

    Bremsflüssigkeitsstand der Vorderradbremse kontrollieren Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die angegebene Markierung bzw. den angegebenen Wert, deutet dies auf Undichtheit in der Bremsanlage bzw. total abgenutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.)
  • Seite 104 BREMSANLAGE Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) (Duke) – Den am Lenker montierten Bremsflüssigkeitsbehälter in waagerechte Position brin- gen. – Bremsflüssigkeitsstand am Schauglas kontrollieren.

  • Seite 105: Bremsflüssigkeit Der Vorderradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die angegebene Markierung bzw. den angegebenen Wert, deutet dies auf Undichtheit in der Bremsanlage bzw. total abgenutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
  • Seite 106 BREMSANLAGE Vorarbeit – Bremsbeläge der Vorderradbremse kontrollieren. ( S. 105) Hauptarbeit (Duke) – Den am Lenker montierten Bremsflüssigkeitsbehälter in waagerechte Position brin- gen. –  Schrauben entfernen. – Deckel  mit Membran  abnehmen. –  Bremsflüssigkeit bis zum Maß auffüllen.

  • Seite 107: Bremsbeläge Der Vorderradbremse Kontrollieren

    Bremsbeläge der Vorderradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird...

  • Seite 108: Leerweg Am Fußbremshebel Kontrollieren

    BREMSANLAGE – Bremsbeläge auf ihre Mindestbelagstärke  kontrollieren. ≥ 1 mm  Mindestbelagstärke » Ist die Mindestbelagstärke unterschritten: – Bremsbeläge der Vorderradbremse wechseln. – Bremsbeläge auf Beschädigung und Rissbildung kontrollieren. » Wenn Beschädigungen oder Risse vorhanden sind: – Bremsbeläge der Vorderradbremse wechseln. M00662-10 13.7 Leerweg am Fußbremshebel kontrollieren...

  • Seite 109: Grundstellung Des Fußbremshebels Einstellen

    BREMSANLAGE (Duke R) –  Feder aushängen. – Fußbremshebel zwischen Endanschlag und Anlage zum Fußbremszylinderkolben hin und her bewegen und Leerweg  kontrollieren. Vorgabe Leerweg am Fußbremshebel 3… 5 mm » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: – Grundstellung des Fußbremshebels einstellen.
  • Seite 110 BREMSANLAGE – Kugelgelenk  entsprechend drehen, bis der Leerweg  vorhanden ist. Gegebe- nenfalls Grundstellung des Fußbremshebels anpassen. Vorgabe Leerweg am Fußbremshebel 3… 5 mm –   Schraube gegenhalten und Mutter festziehen. Vorgabe Restliche Muttern Fahrgestell 10 Nm – ...
  • Seite 111 BREMSANLAGE – Zur individuellen Anpassung der Grundstellung des Fußbremshebels Mutter   lösen und Schraube entsprechend drehen. Info Der Verstellbereich ist begrenzt. –   Druckstange entsprechend drehen, bis der Leerweg vorhanden ist. Gegebe- nenfalls Grundstellung des Fußbremshebels anpassen. Vorgabe V00055-10 Leerweg am Fußbremshebel 3…...

  • Seite 112: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...
  • Seite 113 Wenn Bremsflüssigkeit in die Augen gelangt, gründlich mit Wasser spülen und sofort einen Arzt aufsuchen. Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.

  • Seite 114: Bremsbeläge Der Hinterradbremse Kontrollieren

    Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird...
  • Seite 115 BREMSANLAGE – Bremsbeläge auf ihre Mindestbelagstärke  kontrollieren. ≥ 1 mm  Mindestbelagstärke » Ist die Mindestbelagstärke unterschritten: – Bremsbeläge der Hinterradbremse wechseln. – Bremsbeläge auf Beschädigung und Rissbildung kontrollieren. » Wenn Beschädigungen oder Risse vorhanden sind: – Bremsbeläge der Hinterradbremse wechseln. C00318-10...

  • Seite 116: Räder, Reifen

    RÄDER, REIFEN 14.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 83) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 84) Hauptarbeit (Duke) –   Schraube entfernen und Raddrehzahlgeber aus der Bohrung ziehen. –   Schrauben und Distanzbuchsen entfernen.

  • Seite 117: Vorderrad Einbauen

    RÄDER, REIFEN – Schraube  einige Umdrehungen lösen. –  Schrauben lösen. –  Auf die Schraube drücken, um die Steckachse aus der Gabelfaust zu schieben. –  Schraube entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Das Rad immer so ablegen, dass die Bremsscheiben nicht beschädigt wer- 602546-10 den.
  • Seite 118 RÄDER, REIFEN – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: – Radlager vorne wechseln. –   Wellendichtringe und Laufflächen der Distanzbuchsen reinigen und fetten. Langzeitfett ( S. 195) – Distanzbuchsen einsetzen. H01071-10 –...
  • Seite 119 RÄDER, REIFEN (Duke) –   Raddrehzahlgeber in der Bohrung positionieren. Schraube montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Bremszange positionieren. Die Bremsbeläge sind korrekt positioniert. –   Distanzbuchsen positionieren. Schrauben montieren, aber noch nicht fest- K00431-10 ziehen.

  • Seite 120: Hinterrad Ausbauen

    RÄDER, REIFEN – Handbremshebel mehrmals betätigen, bis die Bremsbeläge an der Bremsscheibe anliegen und ein Druckpunkt vorhanden ist. Handbremshebel betätigt fixieren. Die Bremszange richtet sich aus. –  Schrauben festziehen. Vorgabe Schraube Bremszange M10x1,25 45 Nm Loctite ® 243™ vorne –...
  • Seite 121 RÄDER, REIFEN Hauptarbeit – Bremszange mit der Hand zur Bremsscheibe drücken, um den Bremskolben zurückzu- drücken. –   Schraube entfernen und Raddrehzahlgeber aus der Bohrung ziehen. –   Mutter entfernen. Kettenspanner abnehmen. M00665-10 –  Steckachse nur so weit herausziehen, dass sich das Hinterrad nach vorne schieben lässt.

  • Seite 122: Hinterrad Einbauen

    RÄDER, REIFEN Warnung Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheibe. – Das Rad immer so ablegen, dass die Bremsscheibe nicht beschädigt wird. – Hinterrad aus dem Schwingarm nehmen. Info Fußbremshebel bei ausgebautem Hinterrad nicht betätigen. 14.4 Hinterrad einbauen Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. –...
  • Seite 123 RÄDER, REIFEN – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: – Radlager hinten wechseln. – Distanzbuchse entfernen. –   Wellendichtring und Lauffläche der Distanzbuchse reinigen und fetten. Langzeitfett ( S. 195) – Distanzbuchse einsetzen.
  • Seite 124 RÄDER, REIFEN – Widerlager des Bremszangenträgers  und Schwingarm in Eingriff bringen. – Hinterrad in den Schwingarm heben, positionieren und Steckachse einsetzen. Bremsbeläge sind korrekt positioniert. – Kette auf das Kettenrad legen. –   Kettenspanner positionieren. Mutter montieren, aber noch nicht festziehen. Info Kettenspanner links und rechts in gleicher Position montieren.

  • Seite 125: Dämpfergummis Der Hinterradnabe Kontrollieren

    RÄDER, REIFEN 14.5 Dämpfergummis der Hinterradnabe kontrollieren Info Die Kraft des Motors wird vom Kettenrad über 6 Dämpfergummis auf das Hinterrad übertragen. Sie nutzen sich im Betrieb ab. Wer- den die Dämpfergummis nicht rechtzeitig gewechselt, wird der Kettenradträger und die Hinterradnabe beschädigt. Vorarbeit –...

  • Seite 126: Reifenzustand Kontrollieren

    Warnung Unfallgefahr Nicht freigegebene oder empfohlene Reifen und Räder beeinträchtigen das Fahrverhalten. – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechenden Geschwindigkeitsindex. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.
  • Seite 127 Ziffern der DOT Bezeichnung gekenn- zeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Ver- schleiß, spätestens nach 5 Jahren. H01144-10 »...

  • Seite 128: Reifenluftdruck Kontrollieren

    RÄDER, REIFEN – Reifen wechseln. 14.7 Reifenluftdruck kontrollieren Info Zu geringer Reifenluftdruck führt zu abnormalem Verschleiß und zur Überhitzung des Reifens. Richtiger Reifenluftdruck gewährleistet optimalen Fahrkomfort und maximale Lebensdauer des Reifens. – Schutzkappe entfernen. – Reifenluftdruck bei kalten Reifen kontrollieren. Reifenluftdruck Solo vorne 2,0 bar...

  • Seite 129: Elektrik

    ELEKTRIK 15.1 Batterie ausbauen Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fernhalten. Laden nur in gut belüfteten Räumen. –...
  • Seite 130 ELEKTRIK – Pluspolabdeckung  entfernen. –  Beide Pluskabel von der Batterie trennen. –  Gummiband aushängen. – Batterie nach oben aus dem Batteriehalter entfernen. K00446-10...

  • Seite 131: Batterie Einbauen

    ELEKTRIK 15.2 Batterie einbauen Hauptarbeit – Batterie im Batteriehalter positionieren. Batterie (CBTX9-BS) ( S. 183) Die Batteriepole zeigen entgegen die Fahrtrichtung. – Gummiband  einhängen. –  Beide Pluskabel mit der Batterie verbinden. Vorgabe Schraube Batteriepol 2 Nm –  Pluspolabdeckung montieren.

  • Seite 132: Batterie Laden

    Wasser ausspülen und einen Arzt aufsuchen. Warnung Umweltgefährdung Bau- und Bestandteile der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem autorisierten KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab.
  • Seite 133 ELEKTRIK Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen. Info Auch, wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung. Sehr wichtig für die Lebensdauer der Batterie sind der Ladezustand und die Art der Ladung. Schnellladungen mit höherem Ladestrom wirken sich negativ auf die Lebensdauer aus.
  • Seite 134 ELEKTRIK Hauptarbeit – Ladegerät mit der Batterie verbinden. Ladegerät einschalten. Batterieladegerät (58429074000) Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie unmöglich. Info  Deckel keinesfalls entfernen. –...

  • Seite 135: Hauptsicherung Wechseln

    ELEKTRIK 15.4 Hauptsicherung wechseln Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Mit der Hauptsicherung sind alle Stromverbraucher des Fahrzeuges abgesichert. Die Hauptsicherung befindet sich unter der Bei- fahrersitzbank.
  • Seite 136 ELEKTRIK – Defekte Hauptsicherung  entfernen. Info  Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht  Im Startrelais steckt eine Ersatzsicherung – Neue Hauptsicherung einsetzen. Sicherung (58011109130) ( S. 183) K00361-10 Tipp Neue Ersatzsicherung in das Startrelais einsetzen, um sie bei Bedarf verfügbar zu haben.

  • Seite 137: Sicherungen Abs Wechseln

    ELEKTRIK 15.5 Sicherungen ABS wechseln Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Zwei Sicherungen für das ABS befinden sich unter der Beifahrersitzbank. Mit diesen beiden Sicherungen sind die Rückförder- pumpe und die Hydraulikeinheit des ABS abgesichert.

  • Seite 138: Sicherungen Der Einzelnen Stromverbraucher Wechseln

    ELEKTRIK Sicherung der ABS‑Rückförderpumpe wechseln: –  Schutzkappe entfernen und Sicherung entfernen. – Neue Sicherung einsetzen. Sicherung (58011109125) ( S. 183) – Schutzkappe montieren. K00363-10 Nacharbeit – Beifahrersitzbank montieren. ( S. 86) 15.6 Sicherungen der einzelnen Stromverbraucher wechseln Info Der Sicherungskasten mit den Sicherungen der einzelnen Stromverbraucher befindet sich rechts unter dem Kraftstofftank. Vorarbeit –...
  • Seite 139 ELEKTRIK – Sicherungskastendeckel  öffnen. K00365-10 – Defekte Sicherung entfernen. Vorgabe Sicherung 1 - 10 A - Zündung, Kombiinstrument, EFI‑Steuergerät, Alarmanlage (optional), Blinker Sicherung 2 - 10 A - Zündung, EFI‑Steuergerät Sicherung 3 - 10 A - Kraftstoffpumpe Sicherung 4 - 10 A - Kühlerlüfter Sicherung 5 - 10 A - Hupe, Bremslicht K00366-10 Sicherung 6 - 15 A - Fernlicht, Abblendlicht, Begrenzungslicht, Rücklicht, Kennzei-...
  • Seite 140 ELEKTRIK Info  Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Siche- rungen niemals überbrücken oder instandsetzen. – Ersatzsicherung in passender Stärke einsetzen. Sicherung (75011088010) ( S.

  • Seite 141: Scheinwerfermaske Mit Scheinwerfer Ausbauen

    ELEKTRIK 15.7 Scheinwerfermaske mit Scheinwerfer ausbauen Vorarbeit – Zündung ausschalten, dazu den Zündschlüssel in die Stellung drehen. Hauptarbeit (Duke) –  Schrauben entfernen. –  Schrauben entfernen. K00439-10 (Duke R) –  Schrauben entfernen. –  Schrauben entfernen. K00440-10...

  • Seite 142: Scheinwerfermaske Mit Scheinwerfer Einbauen

    ELEKTRIK – Scheinwerfermaske nach vorne schwenken. –  Steckerverbindungen trennen. – Scheinwerfermaske abnehmen. V00075-10 15.8 Scheinwerfermaske mit Scheinwerfer einbauen Hauptarbeit –  Steckerverbindungen zusammenstecken. V00075-11...
  • Seite 143 ELEKTRIK (Duke) – Scheinwerfermaske positionieren. –  Schrauben montieren und festziehen. Vorgabe Schraube Scheinwerfer EJOT 2 Nm –  Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 5 Nm K00439-11 – Funktion der Beleuchtung kontrollieren. (Duke R) – Scheinwerfermaske positionieren. –...

  • Seite 144: Scheinwerferlampe Wechseln

    ELEKTRIK 15.9 Scheinwerferlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. Vorarbeit – Zündung ausschalten, dazu den Zündschlüssel in die Stellung drehen.
  • Seite 145 ELEKTRIK – Bügel  aushängen. –  Lampe entfernen. – Neue Lampe im Scheinwerfergehäuse positionieren. Scheinwerfer (H4 / Sockel P43t) ( S. 184) Nasen greifen in den Aussparungen ein. –  Bügel einhängen. K00438-10 –  Schutzkappe montieren. –  Stecker anstecken.
  • Seite 146 ELEKTRIK – Bügel  aushängen. –  Lampe entfernen. – Neue Lampe im Scheinwerfergehäuse positionieren. Scheinwerfer (H4 / Sockel P43t) ( S. 184) Nasen greifen in den Aussparungen ein. –  Bügel einhängen. K00442-10 –  Schutzkappe montieren. –  Stecker anstecken.

  • Seite 147: Begrenzungslichtlampe Wechseln

    ELEKTRIK 15.10 Begrenzungslichtlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. Vorarbeit – Zündung ausschalten, dazu den Zündschlüssel in die Stellung drehen.

  • Seite 148: Blinkerlampe Wechseln (Duke)

    ELEKTRIK 15.11 Blinkerlampe wechseln (Duke) Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. – Schraube an der Rückseite des Blinkergehäuses entfernen. –...

  • Seite 149: Scheinwerfereinstellung Kontrollieren

    ELEKTRIK 15.12 Scheinwerfereinstellung kontrollieren – Fahrzeug auf einer waagrechten Fläche vor einer hellen Wand abstellen und in Höhe der Scheinwerfermitte eine Markierung anbringen. –  Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbrin- gen. Vorgabe 5 cm ...

  • Seite 150: Diagnosestecker

    ELEKTRIK Hauptarbeit –  Durch Drehen der Schraube die Leuchtweite des Scheinwerfers einstellen. Vorgabe Die Hell-Dunkelgrenze muss beim einsatzfertigen Motorrad mit Fahrer, eventuellem Gepäck und Beifahrer, genau auf der unteren Markierung (angebracht bei: Schein- werfereinstellung kontrollieren) liegen. Info Drehen gegen den Uhrzeigersinn erhöht die Leuchtweite, Drehen im Uhrzeiger- V00067-10 sinn reduziert die Leuchtweite.

  • Seite 151: Kühlsystem

    KÜHLSYSTEM 16.1 Kühlsystem  Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerver-  schluss geregelt. Durch die Wärmeausdehnung wird der überschüssige Teil der Kühl- flüssigkeit in den Ausgleichsbehälter ...
  • Seite 152 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt, sofort einen Arzt aufsuchen. Mit Kühlflüssigkeit kontaminierte Bekleidung wechseln. Kühlflüssigkeit außer Reichweite von Kindern halten.

  • Seite 153: Kühlflüssigkeitsstand Im Ausgleichsbehälter Kontrollieren

    KÜHLSYSTEM Info Motorrad nicht in Betrieb nehmen! – Kühlsystem befüllen/entlüften. S. 154) – Verschluss  des Ausgleichsbehälters montieren. – Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. » Wenn der Kühlflüssigkeitsstand nicht mit der Vorgabe übereinstimmt: – Kühlflüssigkeitsstand korrigieren und Ursache des Verlustes feststellen. Kühlflüssigkeit ( S.
  • Seite 154 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt, sofort einen Arzt aufsuchen. Mit Kühlflüssigkeit kontaminierte Bekleidung wechseln. Kühlflüssigkeit außer Reichweite von Kindern halten.

  • Seite 155: Kühlflüssigkeit Ablassen

    KÜHLSYSTEM – Kühlsystem befüllen/entlüften. S. 154) 16.4 Kühlflüssigkeit ablassen Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühlsys- tem abkühlen lassen. Bei Verbrühung die Stellen sofort unter lauwarmes Wasser halten. Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich.

  • Seite 156: Kühlsystem Befüllen/Entlüften

    KÜHLSYSTEM – Kühlerverschluss montieren. 16.5 Kühlsystem befüllen/entlüften Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt, sofort einen Arzt aufsuchen.
  • Seite 157 KÜHLSYSTEM – Entlüftungsschraube  entfernen. – Fahrzeug leicht nach rechts neigen. – Kühlflüssigkeit einfüllen, bis diese blasenfrei an der Entlüftungsöffnung austritt und  sofort Entlüftungsschraube montieren und festziehen. Kühlflüssigkeit 1,20 l Kühlflüssigkeit ( S. 192) –  Kühler mit Kühlflüssigkeit vollständig auffüllen. Kühlerverschluss montieren.

  • Seite 158: Motor Abstimmen

    MOTOR ABSTIMMEN 17.1 Grundstellung des Schalthebels kontrollieren Info Der Schalthebel darf beim Fahren in Grundstellung nicht am Stiefel anliegen. Wenn der Schalthebel ständig am Stiefel anliegt, wird das Getriebe übermäßig belastet. –  In Fahrtposition auf das Fahrzeug setzen und den Abstand zwischen Stiefelober- kante und Schalthebel ermitteln.
  • Seite 159 MOTOR ABSTIMMEN – Verzahnung  von Schalthebel und Schaltwelle reinigen. – Schalthebel in gewünschter Position auf die Schaltwelle stecken und Verzahnung in Eingriff bringen. Info Der Verstellbereich ist begrenzt. Der Schalthebel darf beim Schalten keine Bauteile des Fahrzeuges berühren. – Schraube mit Scheiben montieren und festziehen.

  • Seite 160: Drive Mode (Optional)

    MOTOR ABSTIMMEN Vorgabe Schaltstangen Mutter M6LH 6 Nm 17.3 Drive Mode (optional) Mögliche Zustände SPORT – homologierte Leistung mit sehr direktem Ansprechverhalten, die Traktions- • kontrolle lässt einen erhöhten Schlupf am Hinterrad zu STREET – homologierte Leistung mit ausgeglichenem Ansprechverhalten, die Trakti- •...

  • Seite 161: Motorrad-Traktionskontrolle (Optional) (Mtc)

    MOTOR ABSTIMMEN 17.4 Motorrad‑Traktionskontrolle (optional) (MTC) Die Motorrad‑Traktionskontrolle (MTC) verringert das Motordrehmoment bei Traktionsverlust am Hinterrad. Abhängig von der Einstellung der Motorrad‑Traktionskontrolle ist ein geringer Schlupf am Hinterrad sogar gewollt. Info Bei abgeschalteter Motorrad‑Traktionskontrolle kann das Hinterrad bei starker Beschleunigung oder auf Oberflächen mit geringer Haftung durchdrehen - Sturzgefahr.

  • Seite 162: Servicearbeiten Motor

    SERVICEARBEITEN MOTOR 18.1 Motorölstand kontrollieren Info Der Motorölstand muss bei betriebswarmem Motor kontrolliert werden. – Motorrad auf einer waagrechten Fläche senkrecht stellen. – Motorölstand kontrollieren. Info Nach dem Abstellen des Motors eine Minute warten und erst dann kontrollieren.   Das Motoröl muss zwischen Markierung und Markierung des Schauglases ste-...
  • Seite 163 SERVICEARBEITEN MOTOR Info Das Motoröl bei betriebswarmem Motor ablassen. Hauptarbeit – Motorrad auf waagrechter Fläche auf dem Seitenständer abstellen. – Geeignetes Gefäß unter den Motor stellen. – Öleinfüllschraube  mit O‑Ring am Kupplungsdeckel entfernen. H01066-10 –  Ölablassschraube mit Magnet und Dichtring entfernen. –...
  • Seite 164 SERVICEARBEITEN MOTOR – Schrauben  entfernen. Ölfilterdeckel  mit O-Ring abnehmen. –  Ölfilter aus dem Ölfiltergehäuse ziehen. Seegerringzange verkehrt (51012011000) – Teile und Dichtfläche gründlich reinigen. K00371-10 –   Schrauben entfernen. Ölfilterdeckel mit O-Ring abnehmen. –  Ölfilter aus dem Ölfiltergehäuse ziehen.
  • Seite 165 SERVICEARBEITEN MOTOR – Verschlussschraube  mit Ölsieb  und O-Ringen entfernen. – Restliches Motoröl ablaufen lassen. – Teile und Dichtfläche gründlich reinigen. K00373-10 –   Verschlussschraube mit Ölsieb und O-Ringen entfernen. – Restliches Motoröl ablaufen lassen. – Teile und Dichtfläche gründlich reinigen. H00382-10 –...
  • Seite 166 SERVICEARBEITEN MOTOR – Verschlussschraube  mit O-Ring montieren und festziehen. Vorgabe Verschlussschraube Ölsieb M20x1,5 15 Nm K00370-11 – Ölsieb mit O-Ringen positionieren. –  Verschlussschraube mit O-Ring montieren und festziehen. Vorgabe Verschlussschraube Ölsieb M20x1,5 15 Nm – Motoröl am Kupplungsdeckel einfüllen. Motoröl 1,70 l Motoröl (SAE 10W/60) (00062010035)

  • Seite 167: Motoröl Nachfüllen

    SERVICEARBEITEN MOTOR – Öleinfüllschraube  mit O-Ring montieren und festziehen. Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage.
  • Seite 168 SERVICEARBEITEN MOTOR – Öleinfüllschraube  mit O-Ring montieren und festziehen. Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage.

  • Seite 169: Reinigung, Pflege

    REINIGUNG, PFLEGE 19.1 Motorrad reinigen Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Beim Reinigen des Fahrzeuges mit einem Hochdruckreiniger, den Wasserstrahl nicht direkt auf elektrische Bauteile, Stecker, Bowden- züge, Lager usw. richten. Einen Mindestabstand von 60 cm zwischen der Düse des Hochdruckreinigers und dem Bauteil einhalten. Zu hoher Druck kann Störungen verursachen bzw.
  • Seite 170 REINIGUNG, PFLEGE Info Warmes Wasser, dem ein handelsüblicher Motorradreiniger zugesetzt ist und einen weichen Schwamm verwenden. Motorradreiniger nie auf das trockene Fahrzeug auftragen, vorher immer mit Wasser abspülen. Wurde das Fahrzeug im Streusalz betrieben, ist es mit kaltem Wasser zu reini- gen.

  • Seite 171: Kontroll- Und Pflegearbeiten Für Den Winterbetrieb

    REINIGUNG, PFLEGE – Alle lackierten Teile mit einem milden Lackpflegemittel behandeln. Perfect Finish und Hochglanz-Politur für Lacke ( S. 196) Info Im Auslieferungszustand matte Kunststoffteile nicht polieren, da die Material- qualität sonst stark beeinträchtigt wird. – Alle Kunststoffteile und pulverbeschichteten Teile mit einem milden Reinigungs- und Pflegemittel behandeln.
  • Seite 172 REINIGUNG, PFLEGE – Motorrad reinigen. ( S. 167) – Bremsanlage reinigen. Info Nach JEDEM Fahrtende auf gesalzenen Straßen sind die Bremszangen und Bremsbeläge, im abgekühlten und eingebauten Zustand, gründlich mit kaltem Wasser zu reinigen und gut zu trocknen. Nach Fahrten auf gesalzenen Straßen ist das Motorrad gründlich mit kaltem Wasser zu reinigen und gut zu trocknen.

  • Seite 173: Lagerung

    Batterie laden. S. 130) Vorgabe Lagertemperatur der Batterie ohne 0… 35 °C direkte Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 83)

  • Seite 174: Inbetriebnahme Nach Der Lagerung

    LAGERUNG – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 84) – Das Motorrad mit einer luftdurchlässigen Plane oder Decke abdecken. Info Luftundurchlässige Materialien sollten keinesfalls verwendet werden, da Feuch- tigkeit nicht entweichen kann und dadurch Korrosion entsteht. Es ist sehr schlecht, den Motor des stillgelegten Motorrades kurzzeitig laufen zu lassen.

  • Seite 175: Fehlersuche

    S. 136) – Steckverbindung der Kraftstoffleitung Steckverbindung der Kraftstoffleitung zusam- nicht zusammengesteckt menstecken. – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Beim Startvorgang Gasdrehgriff betä- Beim Starten KEIN Gas geben tigt – Arbeitsschritte zum Startvorgang durchführen. S. 57) –...
  • Seite 176 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Motor wird übermäßig heiß zu wenig Kühlflüssigkeit im Kühlsys- Kühlsystem auf Dichtheit kontrollieren. – Kühlflüssigkeitsstand im Ausgleichsbehälter kon- trollieren. ( S.
  • Seite 177 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – hoher Ölverbrauch Schlauch der Motorentlüftung geknickt Entlüftungsschlauch knickfrei verlegen ggf. wechseln. – Motorölstand zu hoch Motorölstand kontrollieren. ( S. 160) – zu dünnflüssiges Motoröl (Viskosität) Motoröl und Ölfilter wechseln, Ölsiebe reini- gen. S. 160) –...

  • Seite 178: Technische Daten

    TECHNISCHE DATEN 22.1 Motor Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum 692,7 cm³ 80 mm Bohrung 105 mm Verdichtung 12,7:1 Steuerung OHC, Einlass mit Schlepphebeln, Auslass mit Kipphebeln gesteu- ert, Antrieb über Kette Ventildurchmesser Einlass 42 mm Ventildurchmesser Auslass 34 mm Ventilspiel kalt Einlass bei: 20 °C 0,10…...

  • Seite 179: Anzugsdrehmomente Motor

    TECHNISCHE DATEN 1. Gang 14:35 2. Gang 16:28 3. Gang 21:28 4. Gang 21:23 5. Gang 23:22 6. Gang 23:20 Gemischaufbereitung elektronisch gesteuerte Kraftstoffeinspritzung Zündanlage kontaktlos gesteuerte vollelektronische Zündanlage mit digitaler Zündverstellung Generator 12 V, 224 W Zündkerze innere Zündkerze NGK LKAR9BI‑10 äußere Zündkerze NGK LMAR7DI‑10...
  • Seite 180 TECHNISCHE DATEN – Schraube Abdeckblech für Ölrückfüh- 6 Nm rung Loctite 243™ Schraube Gangerkennungssensor M5x14 5 Nm ® – Schraube Kupplungsfeder M5x25 6 Nm Schraube Lagersicherung 6 Nm Loctite ® 243™ – Schraube Ölfilterdeckel 6 Nm Schraube Ölpumpendeckel 6 Nm Loctite ®...
  • Seite 181 TECHNISCHE DATEN – Schraube Nockenwellenlagerbrücke M6x90 10 Nm Schraube Ölpumpendeckel unten 10 Nm Loctite ® 243™ Schraube Resonator 10 Nm Loctite ® 243™ Loctite ® 243™ Schraube Schaltarretierung 10 Nm Schraube Schalthebel 14 Nm Loctite ® 243™ Schraube Startermotor 10 Nm Loctite ®...
  • Seite 182 TECHNISCHE DATEN Schraube Zylinderkopf Anzugsreihenfolge: geölt mit Motoröl Diagonal anziehen, beginnend bei der hinteren Schraube am Steuerkettenschacht. 1. Stufe 15 Nm 2. Stufe 30 Nm 3. Stufe 45 Nm 4. Stufe 60 Nm – Öldruckschalter M10x1 10 Nm – Ölleitung für Öldruckschalter M10x1 10 Nm –...

  • Seite 183: Füllmengen

    TECHNISCHE DATEN Einschraubstutzen Motorgehäuse M16x1,5 25 Nm Loctite ® 243™ – Mutter Rotor M18x1,5 100 Nm Mutter Kettenritzel M20x1,5 80 Nm Loctite ® 243™ Loctite ® 243™ Mutter Kupplungsmitnehmer M20x1,5 100 Nm Mutter Primärrad M20LHx1,5 90 Nm Loctite ® 243™ –...

  • Seite 184: Fahrgestell

    TECHNISCHE DATEN 22.4 Fahrgestell Rahmen Gitterrohrrahmen aus Chrom-Molybdän-Stahlrohren, pulverbe- schichtet Gabel (Duke) WP Performance Systems Up Side Down 4357 Gabel (Duke R) WP Performance Systems 4357 ROTA SPLIT Federbein (Duke) WP Performance Systems Emulsion mit Pro‑Lever Umlenkung WP Performance Systems 4618 mit Pro‑Lever Umlenkung Federbein (Duke R) Federweg (Duke) vorne...

  • Seite 185: Elektrik

    TECHNISCHE DATEN vorne 2,0 bar hinten 2,0 bar Reifenluftdruck mit Beifahrer / volle Nutzlast vorne 2,0 bar hinten 2,2 bar Sekundärübersetzung 16:40 Kette 5/8 x 1/4” (520) X‑Ring Steuerkopfwinkel 63,5° Radstand 1.466±15 mm Sitzhöhe unbelastet (Duke) 835 mm Sitzhöhe unbelastet (Duke R) 865 mm Bodenfreiheit unbelastet 192 mm...

  • Seite 186: Reifen

    Reifen vorne Reifen hinten 120/70 ZR 17 M/C 58W TL 160/60 ZR 17 M/C 69W TL Metzeler SPORTEC M7 RR Metzeler SPORTEC M7 RR Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 22.7 Gabel 22.7.1 Duke Gabelartikelnummer 05.18.7L.19 Gabel...

  • Seite 187: Duke R

    TECHNISCHE DATEN Federrate mittel (Standard) 6,0 N/mm Gabellänge 816 mm Gabelöl pro Gabelbein 480 ml Gabelöl (SAE 4) (48601166S1) ( S. 192) 22.7.2 Duke R Gabelartikelnummer 05.18.8M.11 WP Performance Systems 4357 ROTA SPLIT Gabel Druckstufendämpfung Komfort 17 Klicks Standard 12 Klicks Sport 7 Klicks volle Nutzlast...

  • Seite 188: Federbein

    TECHNISCHE DATEN Gabelöl pro Gabelbein 534 ml Gabelöl (SAE 4) (48601166S1) ( S. 192) 22.8 Federbein 22.8.1 Duke Federbein‑Artikelnummer 01.18.7N.19 Federbein WP Performance Systems Emulsion mit Pro‑Lever Umlenkung Federvorspannung Standard 4 Klicks Statischer Durchhang 20 mm Fahrtdurchhang 45 mm Einbaulänge 364 mm 22.8.2 Duke R...

  • Seite 189: Anzugsdrehmomente Fahrgestell

    TECHNISCHE DATEN Sport 10 Klicks volle Nutzlast 10 Klicks Zugstufendämpfung Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks volle Nutzlast 10 Klicks Federvorspannung 11 mm Federrate weich 70 N/mm mittel (Standard) 75 N/mm Federlänge 185 mm Gasdruck 10 bar Statischer Durchhang 25 mm Fahrtdurchhang...
  • Seite 190 TECHNISCHE DATEN Schraube Hitzeschutzblech (Duke) 5 Nm Loctite ® 243™ – Schraube Kabel an Startermotor 3 Nm – Schraube Kombiinstrument 4 Nm – Schraube Kombischalter links 3,5 Nm – Schraube Kombischalter rechts 3,5 Nm – Schraube Kraftstoffstandgeber 3 Nm – Schraube Kunststoffklemme der Brems- 2 Nm leitung am Gabelbein...
  • Seite 191 TECHNISCHE DATEN Schraube Kettengleitschutz 10 Nm Loctite ® 243™ Schraube Kettenschutz 4 Nm Loctite ® 243™ – Schraube Kraftstoffpumpe 6 Nm Loctite ® 243™ Schraube Kugelgelenk Druckstange am 10 Nm Fußbremszylinder – Schraube Kühlerbefestigung unten 5 Nm – Schraube Kupplungsarmatur 5 Nm Schraube Magnethalter am Seitenstän- 5 Nm...
  • Seite 192 TECHNISCHE DATEN – Schraube Enddämpferschelle (Duke R) 15 Nm Schraube Federhalter an der Seitenstän- 25 Nm Loctite ® 243™ derkonsole – Schraube Fußbremshebel (Duke R) 20 Nm Schraube Fußrastenträger hinten M8x30 25 Nm Loctite ® 243™ Schraube Fußrastenträger hinten M8x50 25 Nm Loctite ®...
  • Seite 193 TECHNISCHE DATEN Schraube Rahmenausleger 45 Nm Loctite ® 243™ Schraube Seitenständer 35 Nm Loctite ® 243™ – Hohlschraube Bremsleitung M10x1 25 Nm Loctite ® 243™ Schraube Bremszange vorne M10x1,25 45 Nm Schraube Federbein oben M10x1,25 50 Nm Loctite ® 243™ Schraube Federbein unten M10x1,25 50 Nm...

  • Seite 194: Betriebsstoffe

    BETRIEBSSTOFFE Bremsflüssigkeit DOT 4 / DOT 5.1 Norm / Klassifizierung – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entspre- chenden Eigenschaften besitzt. Empfohlener Lieferant Castrol – RESPONSE BRAKE FLUID SUPER DOT 4 Motorex ®...
  • Seite 195 JASO T903 MA ( S. 197) – SAE ( S. 197) (SAE 10W/60) – KTM LC4 2007+ Vorgabe – Verwenden Sie nur Motoröle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechen- den Eigenschaften besitzen. vollsynthetisches Motoröl...
  • Seite 196 BETRIEBSSTOFFE Empfohlener Lieferant Motorex ® – Power Synt 4T Stoßdämpferöl (SAE 2,5) (50180751S1) Norm / Klassifizierung – SAE ( S. 197) (SAE 2,5) Vorgabe – Verwenden Sie nur Öle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen.

  • Seite 197: Hilfsstoffe

    HILFSSTOFFE Kettenreinigungsmittel Empfohlener Lieferant Motorex ® – Chain Clean Kettenspray Onroad Vorgabe Empfohlener Lieferant Motorex ® – Chainlube Road Konservierungsmittel für Lacke, Metall und Gummi Empfohlener Lieferant Motorex ® – Moto Protect Kraftstoffzusatz Empfohlener Lieferant Motorex ® – Fuel Stabilizer Langzeitfett Empfohlener Lieferant Motorex...
  • Seite 198 HILFSSTOFFE Motorradreiniger Empfohlener Lieferant Motorex ® – Moto Clean Perfect Finish und Hochglanz-Politur für Lacke Empfohlener Lieferant Motorex ® – Moto Polish & Shine Spezialreiniger für glänzende und matte Lacke, Metall- und Kunststoffflächen Empfohlener Lieferant Motorex ® – Quick Cleaner Universal Ölspray Empfohlener Lieferant Motorex...

  • Seite 199: Normen

    NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Visko- sität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.

  • Seite 200: Fachwortverzeichnis

    FACHWORTVERZEICHNIS Anti‑Blockier‑System Sicherheitssystem, das das Blockieren der Räder bei Geradeaus- fahrt ohne Einwirkung von Seitenkräften verhindert Motorradtraktionskontrolle Zusatzfunktion der Motorsteuerung, die bei durchdrehendem Hin- (Motorcycle Traction Control) terrad das Motordrehmoment verringert Motorschleppregelung (Motor Slip Regulation) Zusatzfunktion der Motorsteuerung, die das Blockieren des Hinter- rades bei zu großer Motorbremswirkung durch leichtes Öffnen der Drosselklappen verhindert On‑Board‑Diagnose...

  • Seite 201: Abkürzungsverzeichnis

    ABKÜRZUNGSVERZEICHNIS Art.‑Nr. Artikelnummer bzw. beziehungsweise zirka etc. et cetera evtl. eventuell ggf. gegebenenfalls Nummer u. a. unter anderem u. Ä. und Ähnliches usw. und so weiter vgl. vergleiche z. B. zum Beispiel...

  • Seite 202: Symbolverzeichnis

    ABS‑Warnlampe leuchtet gelb – Status- oder Fehlermeldung beim ABS. Die ABS‑Lampe blinkt, wenn der ABS‑Mode "SupMot" aktiviert ist. TC‑Lampe leuchtet gelb – Die TC bzw. MTC ist nicht verfügbar. Autorisierte KTM‑Fachwerkstatt kontaktieren. Die TC-Lampe blinkt, wenn TC oder MTC aktiv eingreifen.
  • Seite 203 SYMBOLVERZEICHNIS Leerlaufkontrolllampe leuchtet grün – Getriebe ist in Leerlauf geschaltet. Fernlichtkontrolllampe leuchtet blau – Fernlicht ist eingeschaltet.

  • Seite 204: Indexverzeichnis

    INDEXVERZEICHNIS INDEXVERZEICHNIS Blinkerlampe wechseln ........146 Abbildungen .
  • Seite 205 INDEXVERZEICHNIS Fußbremshebel‑Auftritt einstellen ........82 Fahren ........Fußrasten Anfahren .
  • Seite 206 INDEXVERZEICHNIS Geschwindigkeit ......38 Kontrolllampen ......37 Inbetriebnahme Kraftstofftankinhalt .
  • Seite 207 INDEXVERZEICHNIS Kühlsystem ........Motorrad‑Traktionskontrolle ......159 befüllen/entlüften .
  • Seite 208 INDEXVERZEICHNIS Grundstellung kontrollieren ..... 156 schließen ........31 Scheinwerfereinstellung Technische Daten einstellen .
  • Seite 209 INDEXVERZEICHNIS Zündschloss ........29...
  • Seite 210 *3213397de* 3213397de 02/2016 KTM Sportmotorcycle GmbH Foto: Mitterbauer/KTM 5230 Mattighofen/Österreich http://www.ktm.com...
