Die technische Beschreibung behandelt die einzelnen Elemente des PHG auf Hardware-Ebene. Die funktionale
Beschreibung erfolgt in den nachfolgenden Sektionen (B, C, D).
1. ANZEIGE- UND BEDIENELEMENTE, ÜBERSICHT
Anzeigefeld
LCD-Anzeige mit 4 Zeilen zu
je 20 Zeichen.
Tastatur
Tasten sind Mode–
abhängig mit bis zu drei
Funktionen belegt.
Sperren von Tasten siehe
Dokumente "rho3 M.-Pa-
rameter" und "rho3 Signal".
Kennzeichnung :
PHG3,Tastaturbe-
legung für rho 3

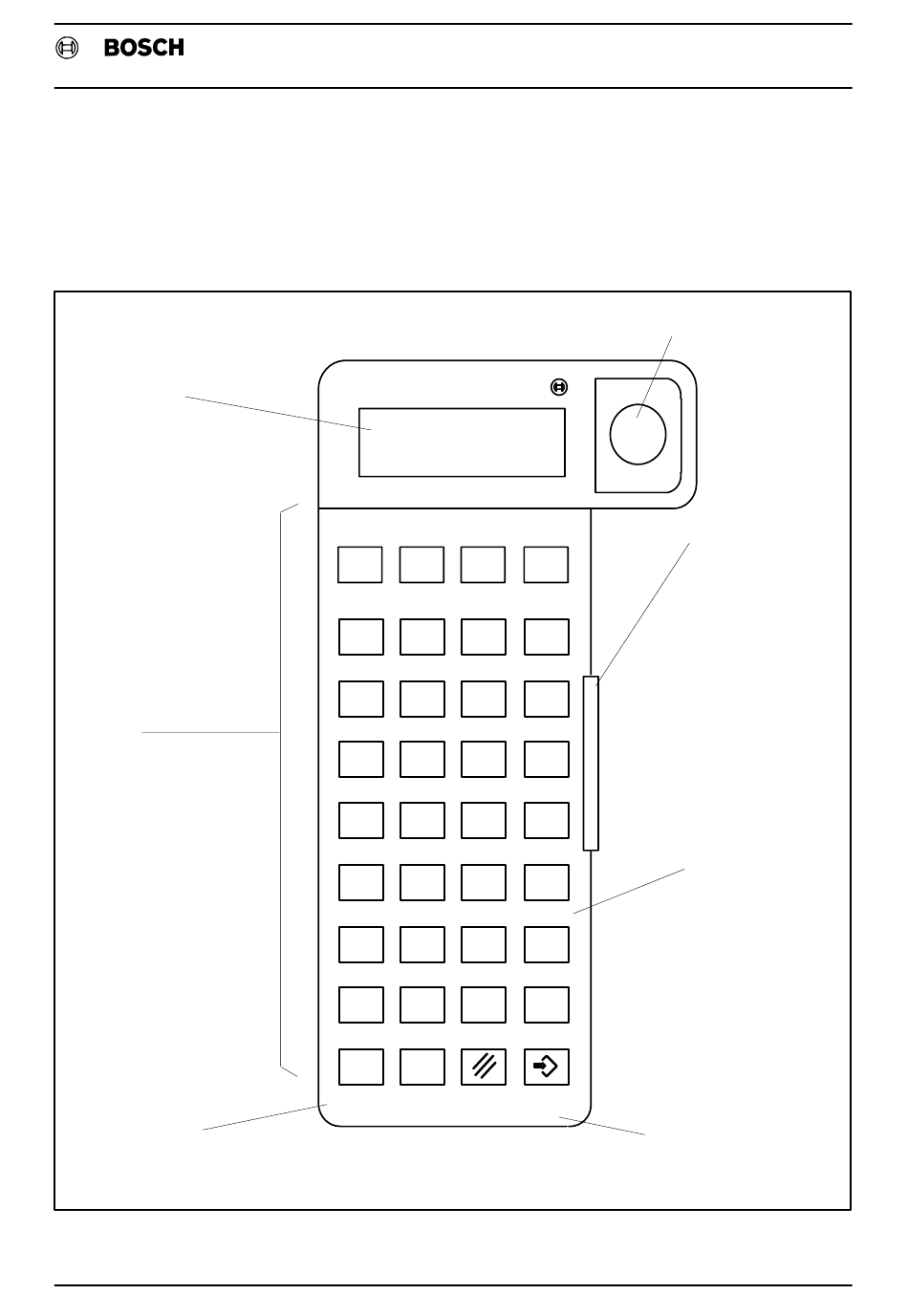

Bild A–1 Anzeige– und Bedienelemente, Übersicht
TECHNISCHE BESCHREIBUNG
BOSCH
7 8
4 5
1
2
.
0
PHG 3
1
NOT-AUS
9
6
3
Shift
V 1.2/1
A
rho3
PHG
Totmann
Zweck: Sofortiger
Abbruch aller vom
PHG gesteuerten
Bewegungen, wenn
Taste nicht mehr
betätigt.
Funktion: Freigabe
von Bewegungen
und besonderen
Funktionen, nur so-
lange Totmann
gedrückt
Tastatur-Folie
Zweck: Information
über funktionale Be-
legung der einzelnen
Tasten.
Funktion: Manuell
wendbar und aus-
tauschbar.
Kennzeichnung Ver-
sion der Tastenbele-
gung
