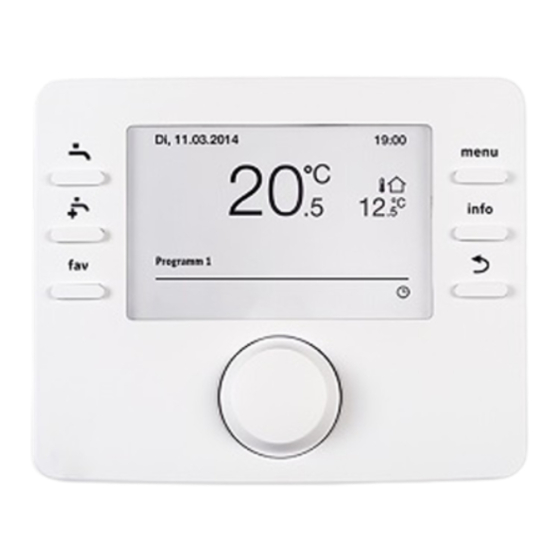

Bosch HPC 410 Installationsanleitung Für Den Fachmann
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Bediengeräte
  5. HPC 410
  6. Installationsanleitung für den fachmann

Bosch HPC 410 Installationsanleitung Für Den Fachmann

Bedieneinheit
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

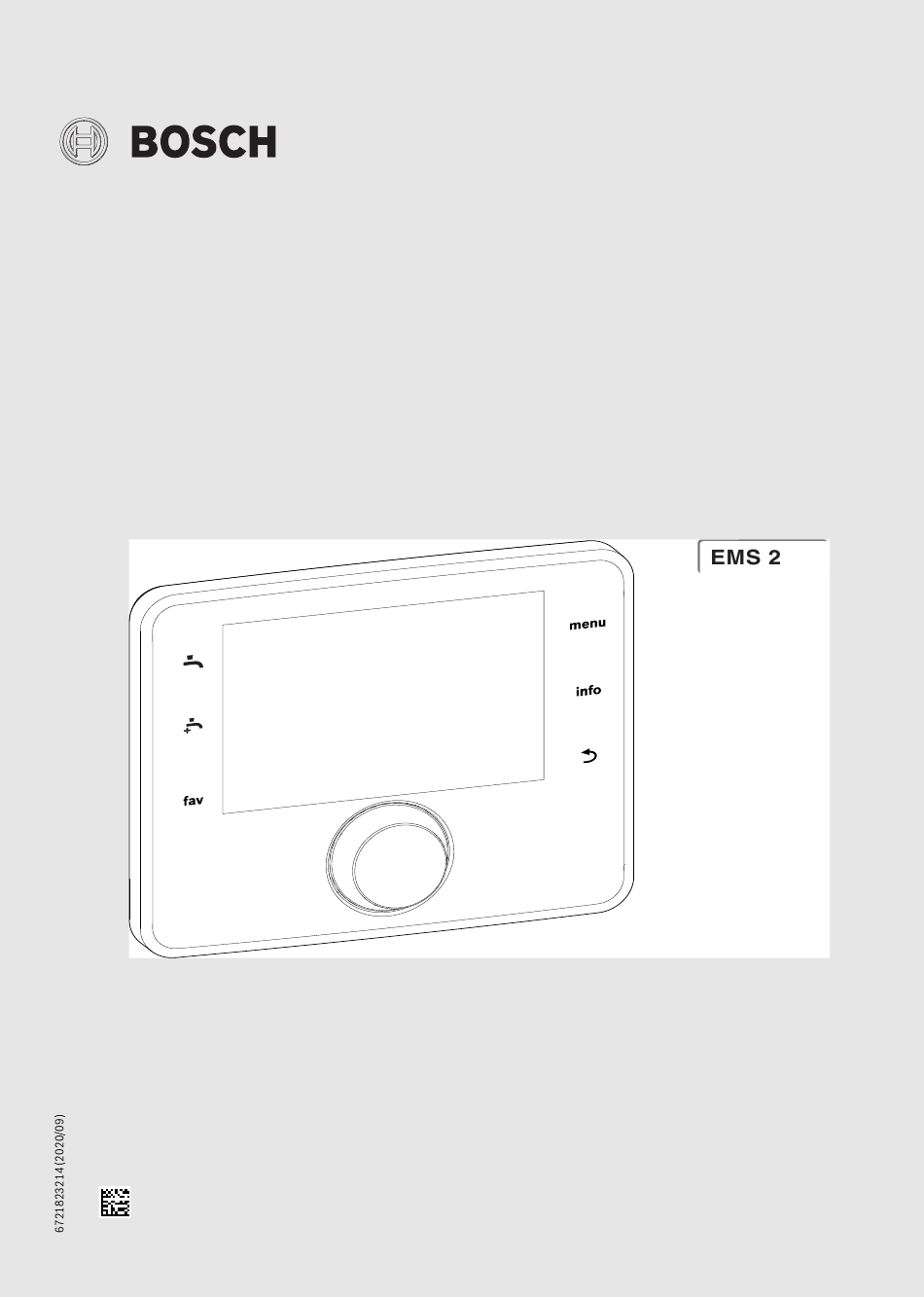

Installations? a nleitung für den Fachmann
Bedieneinheit
HPC 410
0010031776-002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch HPC 410

Inhaltszusammenfassung für Bosch HPC 410

  • Seite 1 Installations? a nleitung für den Fachmann Bedieneinheit HPC 410 0010031776-002...

  • Seite 2: Inhaltsverzeichnis

    4.9.7 Menü Reset........16 4.9.8 Menü Kalibrierung ......17 HPC 410 – 6721823214 (2020/09)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    GEFAHR: bar: www.bosch-einfach-heizen.de. GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschä- den auftreten werden. Produktbeschreibung Die Bedieneinheit HPC 410 dient der separaten Regelung von max. 4 Heiz-/Kühlkreisen sowie einem Speicherladekreis für die Warmwas- WARNUNG: serbereitung, solarer Warmwasserbereitung und solarer Heizungsunter- WARNUNG bedeutet, dass schwere bis lebensgefährliche Personen- stützung.

  • Seite 4: Inbetriebnahme

    Raum-Fernbedienung beachten). schlossen mepumpe/Inneneinheit ein Umschaltventil installiert 4. Nach dem Herstellen der Spannungsversorgung zeigt das Display der ist. Bedieneinheit HPC 410 das Menü Sprache. Einstellungen durch Zus. Wärmeerz. [Monovalent] Drehen und Drücken des Auswahlknopfes ausführen. auswählen [Monoenergetisch]: Diese Auswahl betrifft das inte- 5.

  • Seite 5: Weitere Einstellungen Bei Der Inbetriebnahme

    Anode installiert ist. z. B. zu Wartungszwecken abgeschaltet. Bei einer Abschaltung wird die komplette Anlage deaktiviert und der Frostschutz funktioniert nicht. Sicherungsgrö- [16A] | [20A] | [25A] | [32A]: Festlegung der Zulei- ße tungsabsicherung für den Wärmeerzeuger. HPC 410 – 6721823214 (2020/09)

  • Seite 6: Schnellstart Der Wärmepumpe

    Außentemperatur auf eine festgelegte Temperatur. Alle Heizkreise müssen über Stellglieder geregelt werden. Sammelstörung [Alle Störungen und Meldungen]: Alle vorliegenden Stö- rungen und Meldungen werden angezeigt. [Nur Störungen]: Es werden nur vorliegende Störungen an- gezeigt. HPC 410 – 6721823214 (2020/09)

  • Seite 7: Menü: Pumpen

    In diesem Menü sind dann keine anderen Einstellungen möglich. nutzt, wenn sich die Anlage im Heizbetrieb befindet. [Wahl-Anhebung]: 0…5 K Einstellung, um wie viel die Raumtemperatur erhöht wer- den kann. [Zwangsanhebung]: 2…5 K Einstellung, wie hoch die erzwungene Raumtemperaturer- höhung sein soll. HPC 410 – 6721823214 (2020/09)

  • Seite 8: Menü: Photovoltaikanlage

    2) Nur verfügbar, wenn als Land Deutschland eingestellt ist. Tab. 8 Einstellungen im Menü für elektrische Zuheizer 4.2.3 Menü: Zuheizer mit Mischer In diesem Menü werden die Einstellungen für Zuheizer mit Mischer vor- genommen. Diese Einstellungen sind nur verfügbar, wenn die Anlage HPC 410 – 6721823214 (2020/09)

  • Seite 9: Einstellungen Für Heizung

    Diese Einstellungen sind nur verfügbar, wenn in der Anlage Gebäudeart Maß für die Wärmespeicherfähigkeit des beheizten Gebäu- mehrere Heizkreise installiert sind. des. 1) Für eine reaktionsschnellere Regelung wird empfohlen, Nein auszuwählen. Tab. 10 Einstellungen im Menü Anlagendaten HPC 410 – 6721823214 (2020/09)

  • Seite 10: Menü Heizkreis 1

    [1…4…48] h: Einstellen der Ausschaltverzögerung für schlossen. Kühlen den Kühlbetrieb. Die Schaltuhr wird aktiviert, wenn die Au- Fernbedienung [HPC 410]: HPC 410 regelt den gewählten Heizkreis ohne ßentemperatur die Schwellentemperatur unterschreitet. Fernbedienung. Einschaltverzög. [1…8…48] h: Einstellen der Einschaltverzögerung für den [CR10]: CR10 ist als Fernbedienung für den gewählten...
  • Seite 11 Parallelverschiebung der Grundkurve [1] durch Veränderung des Offsets um +3 oder Erhöhen der gewünschten Raumtemperatur, Begrenzung bei = 48 °C T0,max Parallelverschiebung der Grundkurve [1] durch Veränderung des Offsets um -3 oder Reduzieren der gewünschten Raumtempera- HPC 410 – 6721823214 (2020/09)

  • Seite 12: Menü Estrichtrocknung

    Dabei darf der Spannungsaus- Endpunkt. fall nicht länger andauern, als die Gangreserve der Bedieneinheit oder die maximale Unterbrechungsdauer. Fußbodenheizung Heizkörper Minimale Außentemperatur – 10 °C – 10 °C 1,min Fußpunkt 25 °C 25 °C HPC 410 – 6721823214 (2020/09)
  • Seite 13 [1 ... 3 ... 30] Tage: Einstellung für den zeitlichen Abstand zwischen Beginn der Startphase und der nächsten Phase ( Abb. 6, [1]). Startphase Tempe- [20 ... 25 ... 55] °C: Vorlauftemperatur während der Start- ratur phase ( Abb. 6, [1]) HPC 410 – 6721823214 (2020/09)

  • Seite 14: Einstellungen Für Warmwasser

    Tägl. Aufheizung [Ja]: Das Warmwasservolumen wird täglich zur gleichen Zeit automatisch auf 60 °C aufgeheizt. [Nein]: Keine tägliche Aufheizung. Tägl. Aufheizung [00:00 ... 02:00 ... 23:45]: Uhrzeit für den Start der tägli- Zeit chen Aufheizung. HPC 410 – 6721823214 (2020/09)

  • Seite 15: Menü: Einstellungen Pool

    [6 x 3 Minuten/h]: Die Zirkulationspumpe geht einmal … 6- rung ist von der Dauer und Höhe der Abweichung von einer mal pro Stunde für jeweils 3 Minuten in Betrieb. gewünschten Vorlauftemperatur abhängig. [Dauerhaft]: Die Zirkulationspumpe ist dauerhaft in Be- trieb. HPC 410 – 6721823214 (2020/09)

  • Seite 16: Einstellungen Für Solarsysteme

    In diesem Menü können verschiedene Einstellungen oder Listen gelöscht onspumpe oder 3-Wege-Umschaltventil entsprechend reagieren, kann oder auf Grundeinstellung zurückgesetzt werden. am jeweiligen Bauteil geprüft werden. Beispielsweise kann der Entlüftungsbetrieb aktiviert werden: • ein: Der Entlüftungsbetrieb startet. • aus: Der Entlüftungsbetrieb ist deaktiviert. HPC 410 – 6721823214 (2020/09)

  • Seite 17: Menü Kalibrierung

    Anschrift an unseren Datenschutzbeauftragten wenden: – 360 Sekunden pro Jahr Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Ro- • 1 Jahr = 52 Wochen bert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCH- • – 360 Sekunden: 52 Wochen LAND.

  • Seite 18: Störungsbehebung

    Maßnahme Heizkreismodul auf Beschädigung Systemkonfiguration nicht voll- System vollständig konfigurieren prüfen. Die BUS-Spannung am ständig durchgeführt und bestätigen Heizkreismodul muss zwischen 12 Tab. 26 und 15 V DC liegen Heizkreismodul defekt Heizkreismodul austauschen Tab. 30 HPC 410 – 6721823214 (2020/09)
  • Seite 19 Installationsmodul klemmen des Kollektortempera- stimmen, die Spannungswerte je- Drehkodierschalter wurde aber oder im Schaltplan prüfen. turfühlers am Solarmodul laut doch abweichen, das Solarmodul nicht richtig eingestellt. Tabelle prüfen austauschen Tab. 39 Tab. 34 HPC 410 – 6721823214 (2020/09)

  • Seite 20: Übersicht Des Servicemenüs

    – Frischwasserkonfiguration ändern – Nur Zuheizer – Lüftung installiert – Zuheizer ausschalten – Solarsystem installiert – Max. Temp. Zuheizer – Solarerweiterungsmodul – Max. Begrenzung – Pool Mischventil – Begrenzungsstart – Elektr. Anode im Speicher – Elektrischer Zuheizer HPC 410 – 6721823214 (2020/09)
  • Seite 21 – Einschalthäufigkeit Zirk. – Mischerlaufzeit – Zirkulation Impuls – Sichtb. in Standardanzeige (Sichtbarkeit in der Standardanzeige) – Automat. Therm. Desinfekt. – Estrichtrocknung – Therm. Desinfektion Tag – Aktiviert – Therm. Desinfektion Zeit – Wartezeit bevor Start HPC 410 – 6721823214 (2020/09)
  • Seite 22 – ... – Lüftung – ... – Pool – ... – Solar – ... – Monitorwerte – Wärmepumpe – ... – Heizkreis 1 ... 4 – ... – Einstellungen Warmwasser – ... – Lüftung – ... HPC 410 – 6721823214 (2020/09)
  • Seite 24 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
