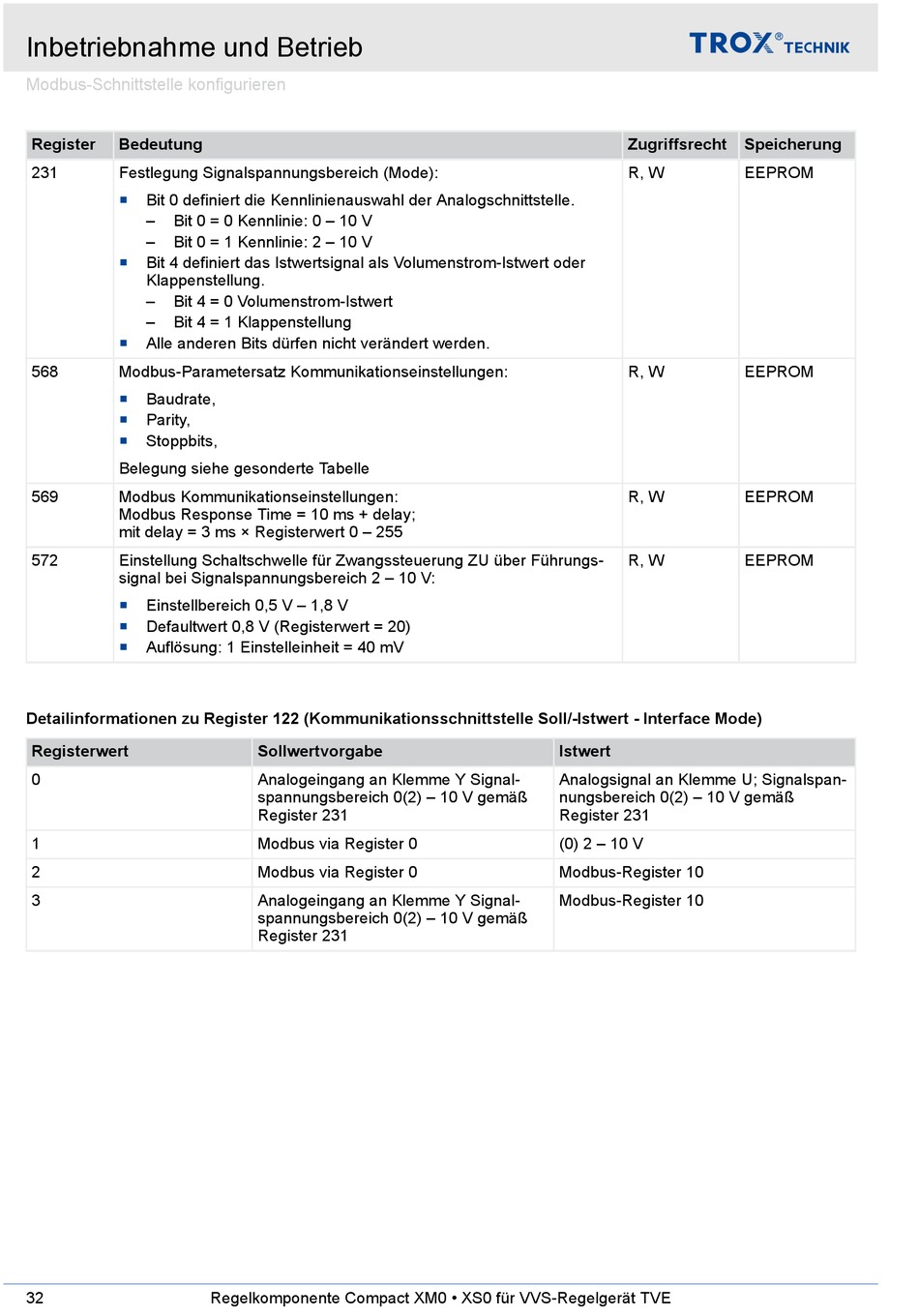

Trox Technik Compact XM0 Montage- Und Inbetriebnahme Anleitung Seite 32

Inbetriebnahme und Betrieb
Modbus-Schnittstelle konfigurieren
Register Bedeutung
231 Festlegung Signalspannungsbereich (Mode):
Bit 0 definiert die Kennlinienauswahl der Analogschnittstelle.

– Bit 0 = 0 Kennlinie: 0 – 10 V
– Bit 0 = 1 Kennlinie: 2 – 10 V
Bit 4 definiert das Istwertsignal als Volumenstrom-Istwert oder

Klappenstellung.
– Bit 4 = 0 Volumenstrom-Istwert
– Bit 4 = 1 Klappenstellung
Alle anderen Bits dürfen nicht verändert werden.

568 Modbus-Parametersatz Kommunikationseinstellungen:
Baudrate,

Parity,

Stoppbits,

Belegung siehe gesonderte Tabelle
569 Modbus Kommunikationseinstellungen:
Modbus Response Time = 10 ms + delay;
mit delay = 3 ms × Registerwert 0 – 255
572 Einstellung Schaltschwelle für Zwangssteuerung ZU über Führungs-
signal bei Signalspannungsbereich 2 – 10 V:
Einstellbereich 0,5 V – 1,8 V

Defaultwert 0,8 V (Registerwert = 20)

Auflösung: 1 Einstelleinheit = 40 mV

Detailinformationen zu Register 122 (Kommunikationsschnittstelle Soll/-Istwert - Interface Mode)
Registerwert
0
1
2
3
32
Sollwertvorgabe
Analogeingang an Klemme Y Signal-
spannungsbereich 0(2) – 10 V gemäß
Register 231
Modbus via Register 0
Modbus via Register 0
Analogeingang an Klemme Y Signal-
spannungsbereich 0(2) – 10 V gemäß
Register 231
Regelkomponente Compact XM0 • XS0 für VVS-Regelgerät TVE
Zugriffsrecht
R, W
R, W
R, W
R, W
Istwert
Analogsignal an Klemme U; Signalspan-
nungsbereich 0(2) – 10 V gemäß
Register 231
(0) 2 – 10 V
Modbus-Register 10
Modbus-Register 10
Speicherung
EEPROM
EEPROM
EEPROM
EEPROM
