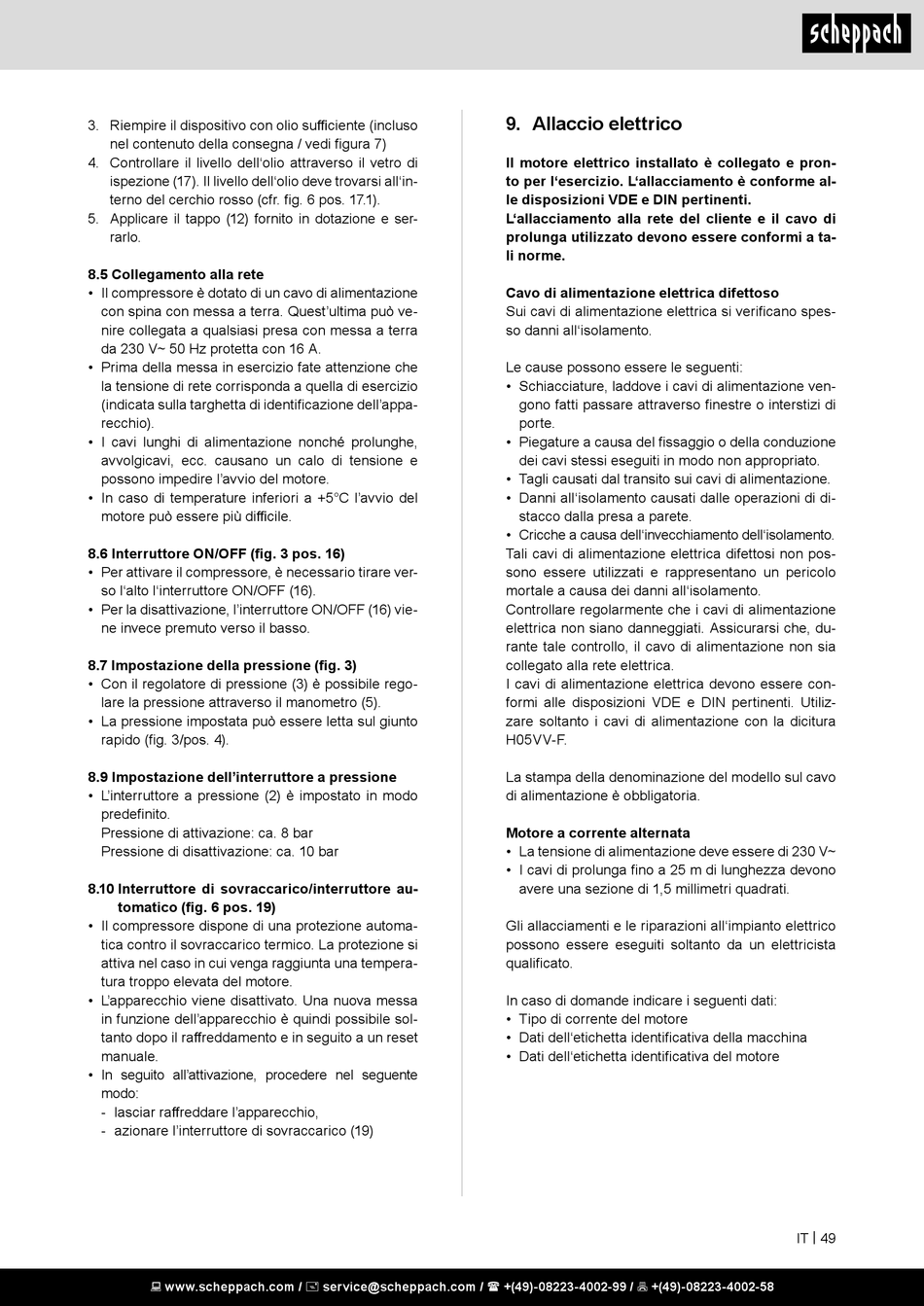

3. Riempire il dispositivo con olio sufficiente (incluso
nel contenuto della consegna / vedi figura 7)
4. Controllare il livello dell'olio attraverso il vetro di
ispezione (17). Il livello dell'olio deve trovarsi all'in-
terno del cerchio rosso (cfr. fig. 6 pos. 17.1).
5. Applicare il tappo (12) fornito in dotazione e ser-
rarlo.

8.5 Collegamento alla rete

• Il compressore è dotato di un cavo di alimentazione
con spina con messa a terra. Quest'ultima può ve-
nire collegata a qualsiasi presa con messa a terra
da 230 V~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identificazione dell'appa-
recchio).
• I cavi lunghi di alimentazione nonché prolunghe,
avvolgicavi, ecc. causano un calo di tensione e
possono impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del
motore può essere più difficile.
8.6 Interruttore ON/OFF (fig. 3 pos. 16)
• Per attivare il compressore, è necessario tirare ver-
so l'alto l'interruttore ON/OFF (16).
• Per la disattivazione, l'interruttore ON/OFF (16) vie-
ne invece premuto verso il basso.
8.7 Impostazione della pressione (fig. 3)
• Con il regolatore di pressione (3) è possibile rego-
lare la pressione attraverso il manometro (5).
• La pressione impostata può essere letta sul giunto
rapido (fig. 3/pos. 4).
8.9 Impostazione dell'interruttore a pressione
• L'interruttore a pressione (2) è impostato in modo
predefinito.
Pressione di attivazione: ca. 8 bar
Pressione di disattivazione: ca. 10 bar
8.10 Interruttore di sovraccarico/interruttore au-
tomatico (fig. 6 pos. 19)
• Il compressore dispone di una protezione automa-
tica contro il sovraccarico termico. La protezione si
attiva nel caso in cui venga raggiunta una tempera-
tura troppo elevata del motore.
• L'apparecchio viene disattivato. Una nuova messa
in funzione dell'apparecchio è quindi possibile sol-
tanto dopo il raffreddamento e in seguito a un reset
manuale.
• In seguito all'attivazione, procedere nel seguente
modo:
- lasciar raffreddare l'apparecchio,
- azionare l'interruttore di sovraccarico (19)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Allaccio elettrico

Il motore elettrico installato è collegato e pron-
to per l'esercizio. L'allacciamento è conforme al-
le disposizioni VDE e DIN pertinenti.
L'allacciamento alla rete del cliente e il cavo di
prolunga utilizzato devono essere conformi a ta-
li norme.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spes-
so danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione ven-
gono fatti passare attraverso finestre o interstizi di
porte.
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di di-
stacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non pos-
sono essere utilizzati e rappresentano un pericolo
mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione
elettrica non siano danneggiati. Assicurarsi che, du-
rante tale controllo, il cavo di alimentazione non sia
collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere con-
formi alle disposizioni VDE e DIN pertinenti. Utiliz-
zare soltanto i cavi di alimentazione con la dicitura
H05VV-F.
La stampa della denominazione del modello sul cavo
di alimentazione è obbligatoria.
Motore a corrente alternata
• La tensione di alimentazione deve essere di 230 V~
• I cavi di prolunga fino a 25 m di lunghezza devono
avere una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all'impianto elettrico
possono essere eseguiti soltanto da un elettricista
qualificato.
In caso di domande indicare i seguenti dati:
• Tipo di corrente del motore
• Dati dell'etichetta identificativa della macchina
• Dati dell'etichetta identificativa del motore
