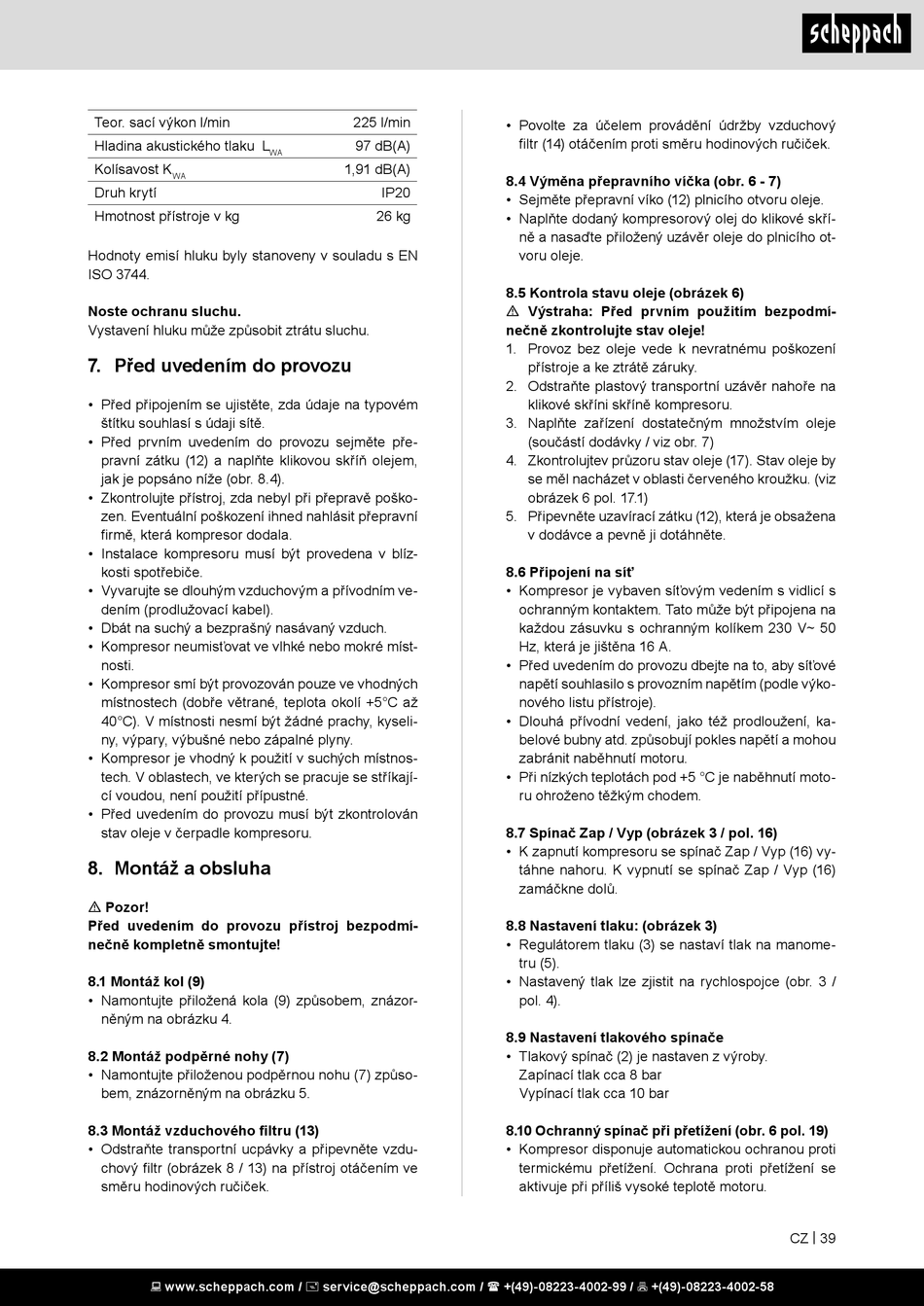

Teor. sací výkon l/min
Hladina akustického tlaku L
Kolísavost K
WA
Druh krytí
Hmotnost přístroje v kg
Hodnoty emisí hluku byly stanoveny v souladu s EN
ISO 3744.
Noste ochranu sluchu.
Vystavení hluku může způsobit ztrátu sluchu.
7. Před uvedením do provozu
• Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s údaji sítě.
• Před prvním uvedením do provozu sejměte pře-
pravní zátku (12) a naplňte klikovou skříň olejem,
jak je popsáno níže (obr. 8.4).
• Zkontrolujte přístroj, zda nebyl při přepravě poško-
zen. Eventuální poškození ihned nahlásit přepravní
firmě, která kompresor dodala.
• Instalace kompresoru musí být provedena v blíz-
kosti spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním ve-
dením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumisťovat ve vlhké nebo mokré míst-
nosti.
• Kompresor smí být provozován pouze ve vhodných
místnostech (dobře větrané, teplota okolí +5°C až
40°C). V místnosti nesmí být žádné prachy, kyseli-
ny, výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnos-
tech. V oblastech, ve kterých se pracuje se stříkají-
cí voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován
stav oleje v čerpadle kompresoru.
8. Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmí-
nečně kompletně smontujte!
8.1 Montáž kol (9)
• Namontujte přiložená kola (9) způsobem, znázor-
něným na obrázku 4.
8.2 Montáž podpěrné nohy (7)
• Namontujte přiloženou podpěrnou nohu (7) způso-
bem, znázorněným na obrázku 5.
8.3 Montáž vzduchového filtru (13)
• Odstraňte transportní ucpávky a připevněte vzdu-
chový filtr (obrázek 8 / 13) na přístroj otáčením ve
směru hodinových ručiček.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
225 l/min
97 dB(A)
WA
1,91 dB(A)
IP20
26 kg
• Povolte za účelem provádění údržby vzduchový
filtr (14) otáčením proti směru hodinových ručiček.
8.4 Výměna přepravního víčka (obr. 6 - 7)
• Sejměte přepravní víko (12) plnicího otvoru oleje.
• Naplňte dodaný kompresorový olej do klikové skří-
ně a nasaďte přiložený uzávěr oleje do plnicího ot-
voru oleje.
8.5 Kontrola stavu oleje (obrázek 6)
m Výstraha: Před prvním použitím bezpodmí-
nečně zkontrolujte stav oleje!
1. Provoz bez oleje vede k nevratnému poškození
přístroje a ke ztrátě záruky.
2. Odstraňte plastový transportní uzávěr nahoře na
klikové skříni skříně kompresoru.
3. Naplňte zařízení dostatečným množstvím oleje
(součástí dodávky / viz obr. 7)
4. Zkontrolujtev průzoru stav oleje (17). Stav oleje by
se měl nacházet v oblasti červeného kroužku. (viz
obrázek 6 pol. 17.1)
5. Připevněte uzavírací zátku (12), která je obsažena
v dodávce a pevně ji dotáhněte.
8.6 Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí s
ochranným kontaktem. Tato může být připojena na
každou zásuvku s ochranným kolíkem 230 V~ 50
Hz, která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím (podle výko-
nového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, ka-
belové bubny atd. způsobují pokles napětí a mohou
zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí moto-
ru ohroženo těžkým chodem.
8.7 Spínač Zap / Vyp (obrázek 3 / pol. 16)
• K zapnutí kompresoru se spínač Zap / Vyp (16) vy-
táhne nahoru. K vypnutí se spínač Zap / Vyp (16)
zamáčkne dolů.
8.8 Nastavení tlaku: (obrázek 3)
• Regulátorem tlaku (3) se nastaví tlak na manome-
tru (5).
• Nastavený tlak lze zjistit na rychlospojce (obr. 3 /
pol. 4).
8.9 Nastavení tlakového spínače
• Tlakový spínač (2) je nastaven z výroby.
Zapínací tlak cca 8 bar
Vypínací tlak cca 10 bar
8.10 Ochranný spínač při přetížení (obr. 6 pol. 19)
• Kompresor disponuje automatickou ochranou proti
termickému přetížení. Ochrana proti přetížení se
aktivuje při příliš vysoké teplotě motoru.
CZ | 39
