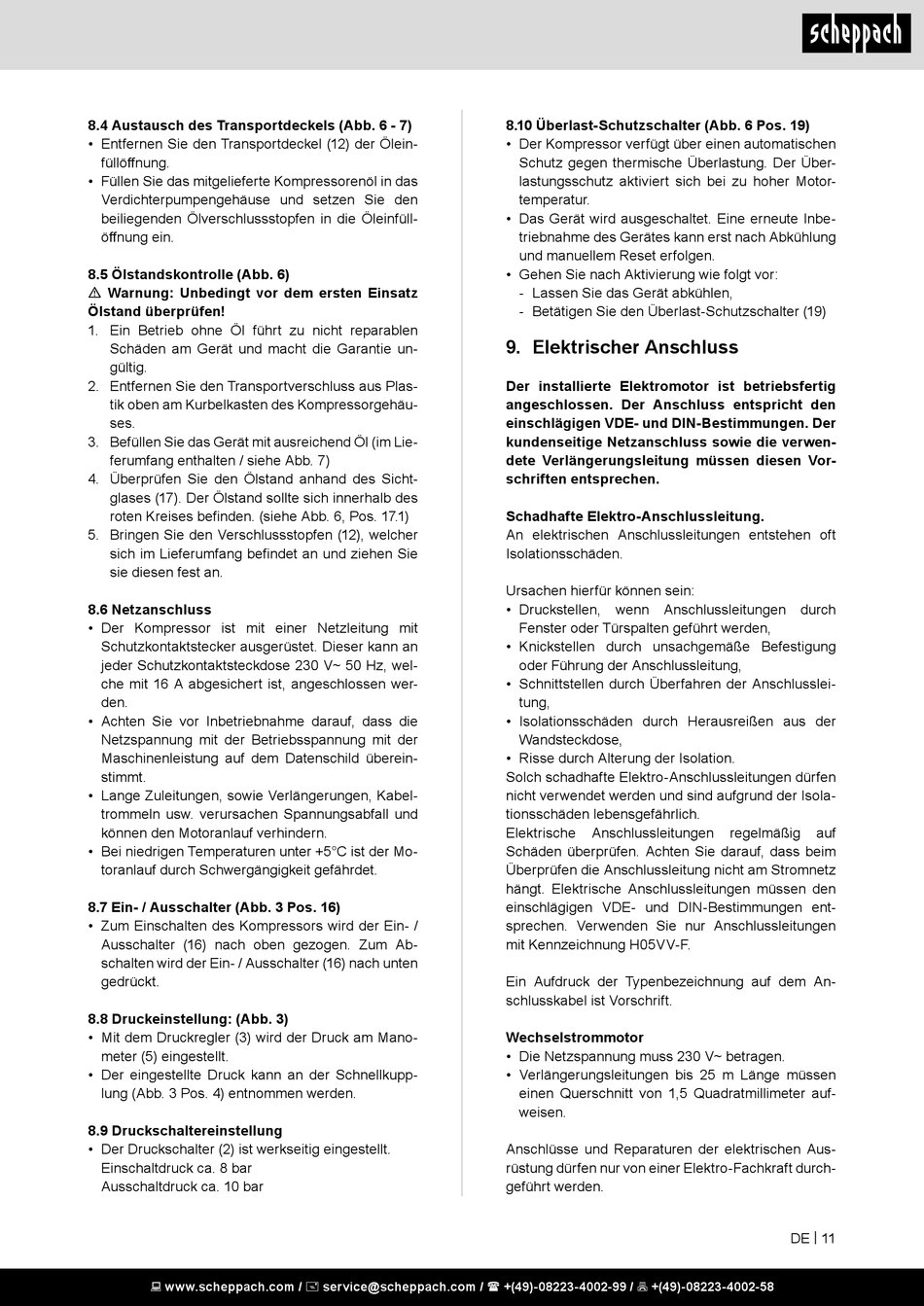

8.4 Austausch des Transportdeckels (Abb. 6 - 7)
• Entfernen Sie den Transportdeckel (12) der Ölein-
füllöffnung.
• Füllen Sie das mitgelieferte Kompressorenöl in das
Verdichterpumpengehäuse und setzen Sie den
beiliegenden Ölverschlussstopfen in die Öleinfüll-
öffnung ein.
8.5 Ölstandskontrolle (Abb. 6)
m Warnung: Unbedingt vor dem ersten Einsatz
Ölstand überprüfen!
1. Ein Betrieb ohne Öl führt zu nicht reparablen
Schäden am Gerät und macht die Garantie un-
gültig.
2. Entfernen Sie den Transportverschluss aus Plas-
tik oben am Kurbelkasten des Kompressorgehäu-
ses.
3. Befüllen Sie das Gerät mit ausreichend Öl (im Lie-
ferumfang enthalten / siehe Abb. 7)
4. Überprüfen Sie den Ölstand anhand des Sicht-
glases (17). Der Ölstand sollte sich innerhalb des
roten Kreises befinden. (siehe Abb. 6, Pos. 17.1)
5. Bringen Sie den Verschlussstopfen (12), welcher
sich im Lieferumfang befindet an und ziehen Sie
sie diesen fest an.
8.6 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit
Schutzkontaktstecker ausgerüstet. Dieser kann an
jeder Schutzkontaktsteckdose 230 V~ 50 Hz, wel-
che mit 16 A abgesichert ist, angeschlossen wer-
den.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der
Maschinenleistung auf dem Datenschild überein-
stimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
8.7 Ein- / Ausschalter (Abb. 3 Pos. 16)
• Zum Einschalten des Kompressors wird der Ein- /
Ausschalter (16) nach oben gezogen. Zum Ab-
schalten wird der Ein- / Ausschalter (16) nach unten
gedrückt.
8.8 Druckeinstellung: (Abb. 3)
• Mit dem Druckregler (3) wird der Druck am Mano-
meter (5) eingestellt.
• Der eingestellte Druck kann an der Schnellkupp-
lung (Abb. 3 Pos. 4) entnommen werden.
8.9 Druckschaltereinstellung
• Der Druckschalter (2) ist werkseitig eingestellt.
Einschaltdruck ca. 8 bar
Ausschaltdruck ca. 10 bar
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.10 Überlast-Schutzschalter (Abb. 6 Pos. 19)
• Der Kompressor verfügt über einen automatischen
Schutz gegen thermische Überlastung. Der Über-
lastungsschutz aktiviert sich bei zu hoher Motor-
temperatur.
• Das Gerät wird ausgeschaltet. Eine erneute Inbe-
triebnahme des Gerätes kann erst nach Abkühlung
und manuellem Reset erfolgen.
• Gehen Sie nach Aktivierung wie folgt vor:
- Lassen Sie das Gerät abkühlen,
- Betätigen Sie den Überlast-Schutzschalter (19)

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig
angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlusslei-
tung,
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt. Elektrische Anschlussleitungen müssen den
einschlägigen VDE- und DIN-Bestimmungen ent-
sprechen. Verwenden Sie nur Anschlussleitungen
mit Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft durch-
geführt werden.
regelmäßig auf
DE | 11
