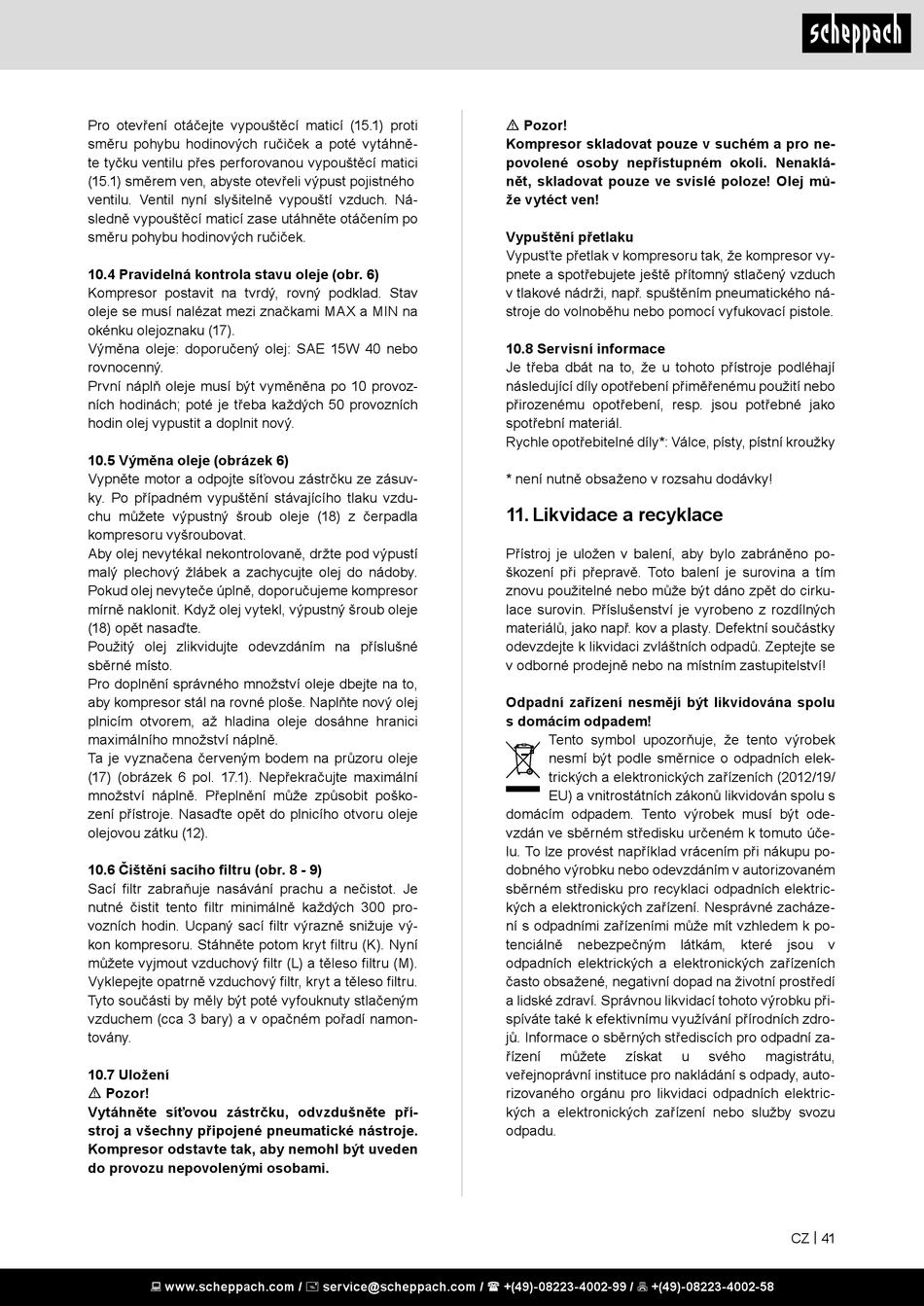

Pro otevření otáčejte vypouštěcí maticí (15.1) proti
směru pohybu hodinových ručiček a poté vytáhně-
te tyčku ventilu přes perforovanou vypouštěcí matici
(15.1) směrem ven, abyste otevřeli výpust pojistného
ventilu. Ventil nyní slyšitelně vypouští vzduch. Ná-
sledně vypouštěcí maticí zase utáhněte otáčením po
směru pohybu hodinových ručiček.
10.4 Pravidelná kontrola stavu oleje (obr. 6)
Kompresor postavit na tvrdý, rovný podklad. Stav
oleje se musí nalézat mezi značkami MAX a MIN na
okénku olejoznaku (17).
Výměna oleje: doporučený olej: SAE 15W 40 nebo
rovnocenný.
První náplň oleje musí být vyměněna po 10 provoz-
ních hodinách; poté je třeba každých 50 provozních
hodin olej vypustit a doplnit nový.
10.5 Výměna oleje (obrázek 6)
Vypněte motor a odpojte síťovou zástrčku ze zásuv-
ky. Po případném vypuštění stávajícího tlaku vzdu-
chu můžete výpustný šroub oleje (18) z čerpadla
kompresoru vyšroubovat.
Aby olej nevytékal nekontrolovaně, držte pod výpustí
malý plechový žlábek a zachycujte olej do nádoby.
Pokud olej nevyteče úplně, doporučujeme kompresor
mírně naklonit. Když olej vytekl, výpustný šroub oleje
(18) opět nasaďte.
Použitý olej zlikvidujte odevzdáním na příslušné
sběrné místo.
Pro doplnění správného množství oleje dbejte na to,
aby kompresor stál na rovné ploše. Naplňte nový olej
plnicím otvorem, až hladina oleje dosáhne hranici
maximálního množství náplně.
Ta je vyznačena červeným bodem na průzoru oleje
(17) (obrázek 6 pol. 17.1). Nepřekračujte maximální
množství náplně. Přeplnění může způsobit poško-
zení přístroje. Nasaďte opět do plnicího otvoru oleje
olejovou zátku (12).
10.6 Čištění sacího filtru (obr. 8 - 9)
Sací filtr zabraňuje nasávání prachu a nečistot. Je
nutné čistit tento filtr minimálně každých 300 pro-
vozních hodin. Ucpaný sací filtr výrazně snižuje vý-
kon kompresoru. Stáhněte potom kryt filtru (K). Nyní
můžete vyjmout vzduchový filtr (L) a těleso filtru (M).
Vyklepejte opatrně vzduchový filtr, kryt a těleso filtru.
Tyto součásti by měly být poté vyfouknuty stlačeným
vzduchem (cca 3 bary) a v opačném pořadí namon-
továny.
10.7 Uložení
m Pozor!
Vytáhněte síťovou zástrčku, odvzdušněte pří-
stroj a všechny připojené pneumatické nástroje.
Kompresor odstavte tak, aby nemohl být uveden
do provozu nepovolenými osobami.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
m Pozor!
Kompresor skladovat pouze v suchém a pro ne-
povolené osoby nepřístupném okolí. Nenaklá-
nět, skladovat pouze ve svislé poloze! Olej mů-
že vytéct ven!
Vypuštění přetlaku
Vypusťte přetlak v kompresoru tak, že kompresor vy-
pnete a spotřebujete ještě přítomný stlačený vzduch
v tlakové nádrži, např. spuštěním pneumatického ná-
stroje do volnoběhu nebo pomocí vyfukovací pistole.
10.8 Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako
spotřební materiál.
Rychle opotřebitelné díly*: Válce, písty, pístní kroužky
* není nutně obsaženo v rozsahu dodávky!

11. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno po-
škození při přepravě. Toto balení je surovina a tím
znovu použitelné nebo může být dáno zpět do cirku-
lace surovin. Příslušenství je vyrobeno z rozdílných
materiálů, jako např. kov a plasty. Defektní součástky
odevzdejte k likvidaci zvláštních odpadů. Zeptejte se
v odborné prodejně nebo na místním zastupitelství!
Odpadní zařízení nesmějí být likvidována spolu
s domácím odpadem!
Tento symbol upozorňuje, že tento výrobek
nesmí být podle směrnice o odpadních elek-
trických a elektronických zařízeních (2012/19/
EU) a vnitrostátních zákonů likvidován spolu s
domácím odpadem. Tento výrobek musí být ode-
vzdán ve sběrném středisku určeném k tomuto úče-
lu. To lze provést například vrácením při nákupu po-
dobného výrobku nebo odevzdáním v autorizovaném
sběrném středisku pro recyklaci odpadních elektric-
kých a elektronických zařízení. Nesprávné zacháze-
ní s odpadními zařízeními může mít vzhledem k po-
tenciálně nebezpečným látkám,
odpadních elektrických a elektronických zařízeních
často obsažené, negativní dopad na životní prostředí
a lidské zdraví. Správnou likvidací tohoto výrobku při-
spíváte také k efektivnímu využívání přírodních zdro-
jů. Informace o sběrných střediscích pro odpadní za-
řízení můžete získat
veřejnoprávní instituce pro nakládání s odpady, auto-
rizovaného orgánu pro likvidaci odpadních elektric-
kých a elektronických zařízení nebo služby svozu
odpadu.
které jsou v
u svého magistrátu,
CZ | 41
