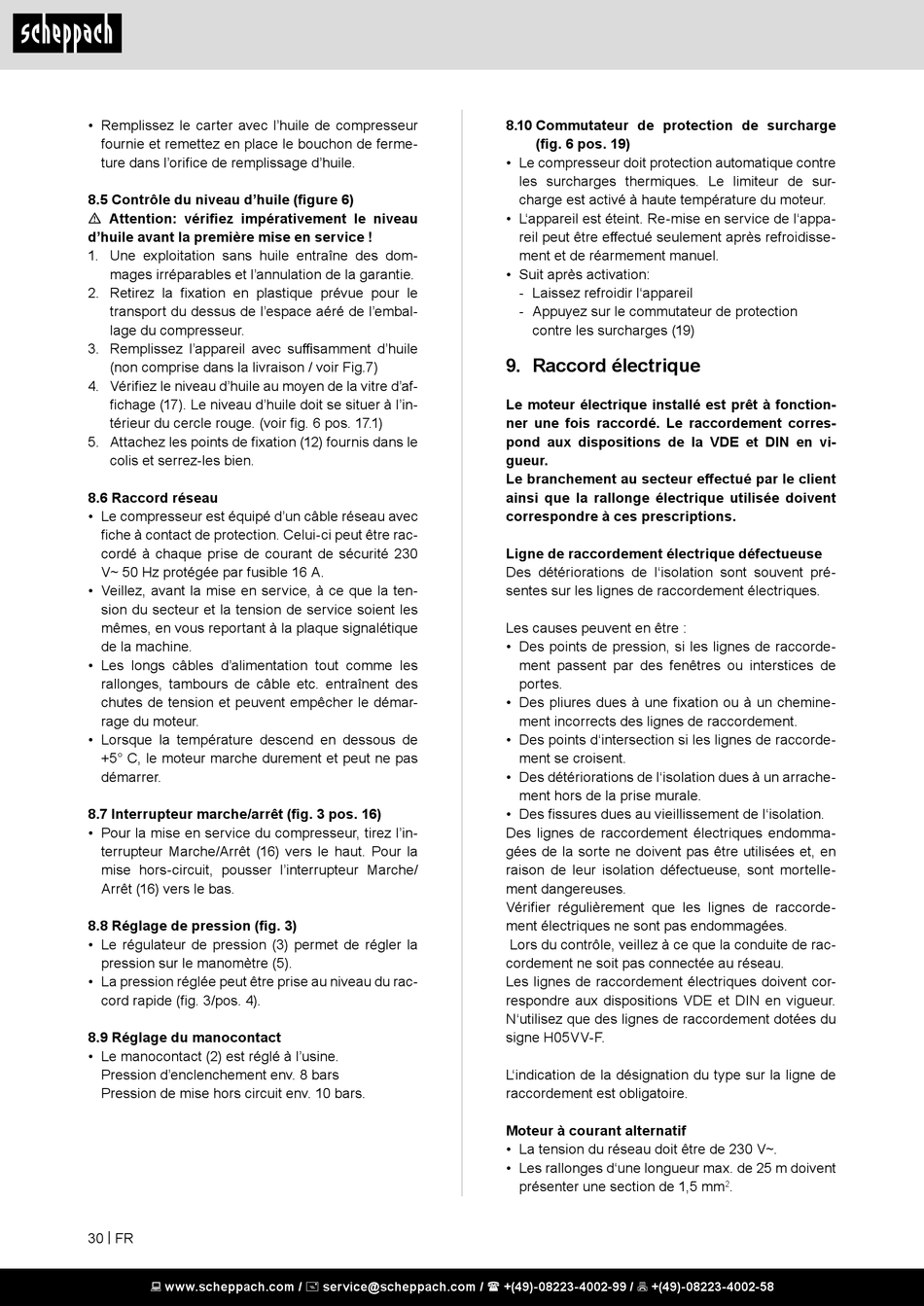

• Remplissez le carter avec l'huile de compresseur
fournie et remettez en place le bouchon de ferme-
ture dans l'orifice de remplissage d'huile.
8.5 Contrôle du niveau d'huile (figure 6)
m Attention: vérifiez impérativement le niveau
d'huile avant la première mise en service !
1. Une exploitation sans huile entraîne des dom-
mages irréparables et l'annulation de la garantie.
2. Retirez la fixation en plastique prévue pour le
transport du dessus de l'espace aéré de l'embal-
lage du compresseur.
3. Remplissez l'appareil avec suffisamment d'huile
(non comprise dans la livraison / voir Fig.7)
4. Vérifiez le niveau d'huile au moyen de la vitre d'af-
fichage (17). Le niveau d'huile doit se situer à l'in-
térieur du cercle rouge. (voir fig. 6 pos. 17.1)
5. Attachez les points de fixation (12) fournis dans le
colis et serrez-les bien.
8.6 Raccord réseau
• Le compresseur est équipé d'un câble réseau avec
fiche à contact de protection. Celui-ci peut être rac-
cordé à chaque prise de courant de sécurité 230
V~ 50 Hz protégée par fusible 16 A.
• Veillez, avant la mise en service, à ce que la ten-
sion du secteur et la tension de service soient les
mêmes, en vous reportant à la plaque signalétique
de la machine.
• Les longs câbles d'alimentation tout comme les
rallonges, tambours de câble etc. entraînent des
chutes de tension et peuvent empêcher le démar-
rage du moteur.
• Lorsque la température descend en dessous de
+5° C, le moteur marche durement et peut ne pas
démarrer.
8.7 Interrupteur marche/arrêt (fig. 3 pos. 16)
• Pour la mise en service du compresseur, tirez l'in-
terrupteur Marche/Arrêt (16) vers le haut. Pour la
mise hors-circuit, pousser l'interrupteur Marche/
Arrêt (16) vers le bas.
8.8 Réglage de pression (fig. 3)
• Le régulateur de pression (3) permet de régler la
pression sur le manomètre (5).
• La pression réglée peut être prise au niveau du rac-
cord rapide (fig. 3/pos. 4).
8.9 Réglage du manocontact
• Le manocontact (2) est réglé à l'usine.
Pression d'enclenchement env. 8 bars
Pression de mise hors circuit env. 10 bars.
30 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.10 Commutateur de protection de surcharge
(fig. 6 pos. 19)
• Le compresseur doit protection automatique contre
les surcharges thermiques. Le limiteur de sur-
charge est activé à haute température du moteur.
• L'appareil est éteint. Re-mise en service de l'appa-
reil peut être effectué seulement après refroidisse-
ment et de réarmement manuel.
• Suit après activation:
- Laissez refroidir l'appareil
- Appuyez sur le commutateur de protection
contre les surcharges (19)
9. Raccord électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux dispositions de la VDE et DIN en vi-
gueur.
Le branchement au secteur effectué par le client
ainsi que la rallonge électrique utilisée doivent
correspondre à ces prescriptions.
Ligne de raccordement électrique défectueuse
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les lignes de raccorde-
ment passent par des fenêtres ou interstices de
portes.
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccorde-
ment se croisent.
• Des détériorations de l'isolation dues à un arrache-
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont mortelle-
ment dangereuses.
Vérifier régulièrement que les lignes de raccorde-
ment électriques ne sont pas endommagées.
Lors du contrôle, veillez à ce que la conduite de rac-
cordement ne soit pas connectée au réseau.
Les lignes de raccordement électriques doivent cor-
respondre aux dispositions VDE et DIN en vigueur.
N'utilisez que des lignes de raccordement dotées du
signe H05VV-F.
L'indication de la désignation du type sur la ligne de
raccordement est obligatoire.
Moteur à courant alternatif
• La tension du réseau doit être de 230 V~.
• Les rallonges d'une longueur max. de 25 m doivent
présenter une section de 1,5 mm .
2
