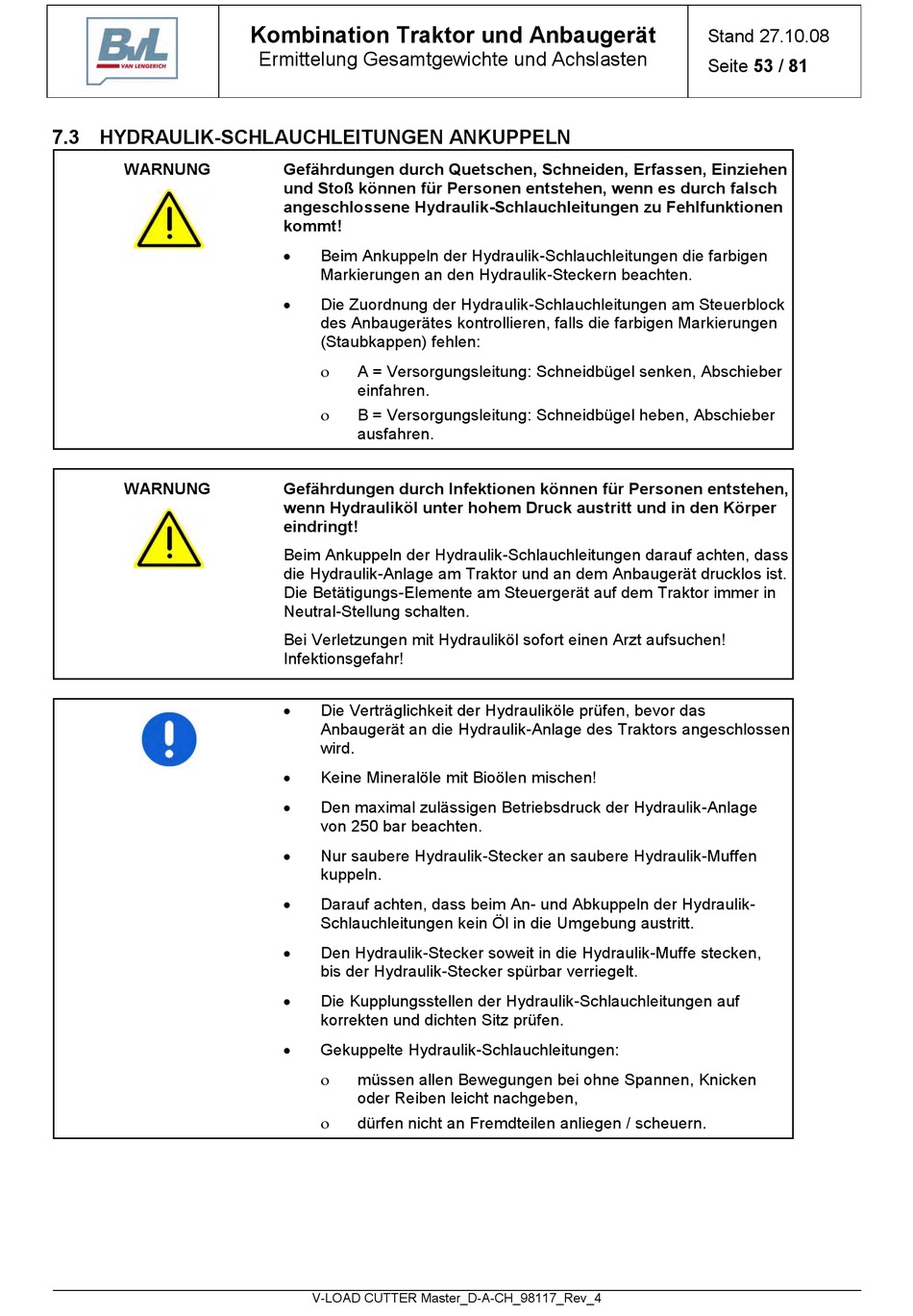

7.3 HYDRAULIK-SCHLAUCHLEITUNGEN ANKUPPELN

WARNUNG
WARNUNG
Kombination Traktor und Anbaugerät
Ermittelung Gesamtgewichte und Achslasten
Gefährdungen durch Quetschen, Schneiden, Erfassen, Einziehen
und Stoß können für Personen entstehen, wenn es durch falsch
angeschlossene Hydraulik-Schlauchleitungen zu Fehlfunktionen
kommt!
 Beim Ankuppeln der Hydraulik-Schlauchleitungen die farbigen
Markierungen an den Hydraulik-Steckern beachten.
 Die Zuordnung der Hydraulik-Schlauchleitungen am Steuerblock
des Anbaugerätes kontrollieren, falls die farbigen Markierungen
(Staubkappen) fehlen:
 A = Versorgungsleitung: Schneidbügel senken, Abschieber
einfahren.
 B = Versorgungsleitung: Schneidbügel heben, Abschieber
ausfahren.
Gefährdungen durch Infektionen können für Personen entstehen,
wenn Hydrauliköl unter hohem Druck austritt und in den Körper
eindringt!
Beim Ankuppeln der Hydraulik-Schlauchleitungen darauf achten, dass
die Hydraulik-Anlage am Traktor und an dem Anbaugerät drucklos ist.
Die Betätigungs-Elemente am Steuergerät auf dem Traktor immer in
Neutral-Stellung schalten.
Bei Verletzungen mit Hydrauliköl sofort einen Arzt aufsuchen!
Infektionsgefahr!
 Die Verträglichkeit der Hydrauliköle prüfen, bevor das
Anbaugerät an die Hydraulik-Anlage des Traktors angeschlossen
wird.
 Keine Mineralöle mit Bioölen mischen!
 Den maximal zulässigen Betriebsdruck der Hydraulik-Anlage
von 250 bar beachten.
 Nur saubere Hydraulik-Stecker an saubere Hydraulik-Muffen
kuppeln.
 Darauf achten, dass beim An- und Abkuppeln der Hydraulik-
Schlauchleitungen kein Öl in die Umgebung austritt.
 Den Hydraulik-Stecker soweit in die Hydraulik-Muffe stecken,
bis der Hydraulik-Stecker spürbar verriegelt.
 Die Kupplungsstellen der Hydraulik-Schlauchleitungen auf
korrekten und dichten Sitz prüfen.
 Gekuppelte Hydraulik-Schlauchleitungen:
 müssen allen Bewegungen bei ohne Spannen, Knicken
oder Reiben leicht nachgeben,
 dürfen nicht an Fremdteilen anliegen / scheuern.
