4
PRODUKTBESCHREIBUNG

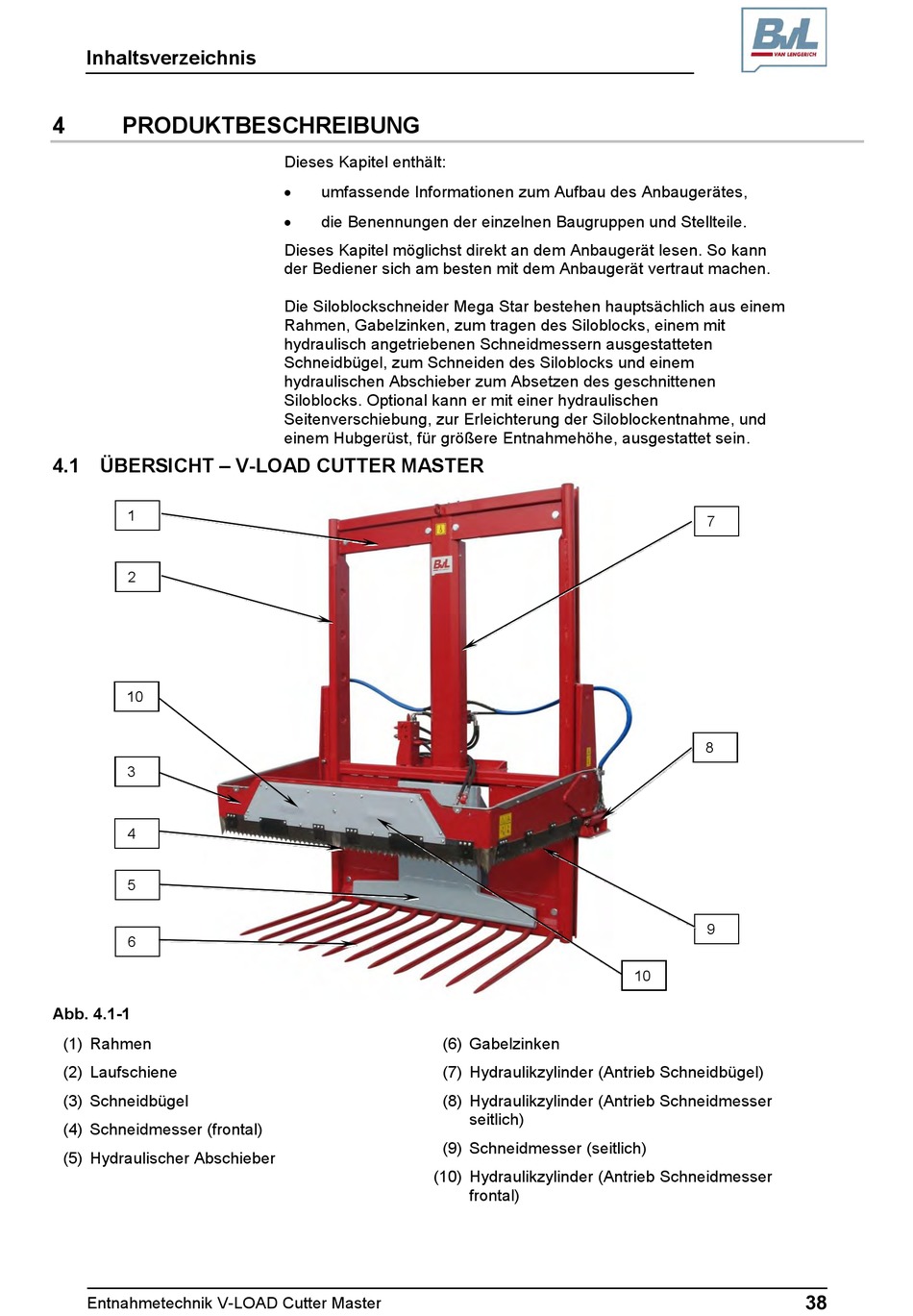

4.1 ÜBERSICHT – V-LOAD CUTTER MASTER
1
2
10
3
4
5
6
Abb. 4.1-1
(1) Rahmen
(2) Laufschiene
(3) Schneidbügel
(4) Schneidmesser (frontal)
(5) Hydraulischer Abschieber
Entnahmetechnik V-LOAD Cutter Master
Dieses Kapitel enthält:
umfassende Informationen zum Aufbau des Anbaugerätes,
die Benennungen der einzelnen Baugruppen und Stellteile.
Dieses Kapitel möglichst direkt an dem Anbaugerät lesen. So kann
der Bediener sich am besten mit dem Anbaugerät vertraut machen.
Die Siloblockschneider Mega Star bestehen hauptsächlich aus einem
Rahmen, Gabelzinken, zum tragen des Siloblocks, einem mit
hydraulisch angetriebenen Schneidmessern ausgestatteten
Schneidbügel, zum Schneiden des Siloblocks und einem
hydraulischen Abschieber zum Absetzen des geschnittenen
Siloblocks. Optional kann er mit einer hydraulischen
Seitenverschiebung, zur Erleichterung der Siloblockentnahme, und
einem Hubgerüst, für größere Entnahmehöhe, ausgestattet sein.
(6) Gabelzinken
(7) Hydraulikzylinder (Antrieb Schneidbügel)
(8) Hydraulikzylinder (Antrieb Schneidmesser
(9) Schneidmesser (seitlich)
(10) Hydraulikzylinder (Antrieb Schneidmesser
10
seitlich)
frontal)
7
8
9
38
