6.2

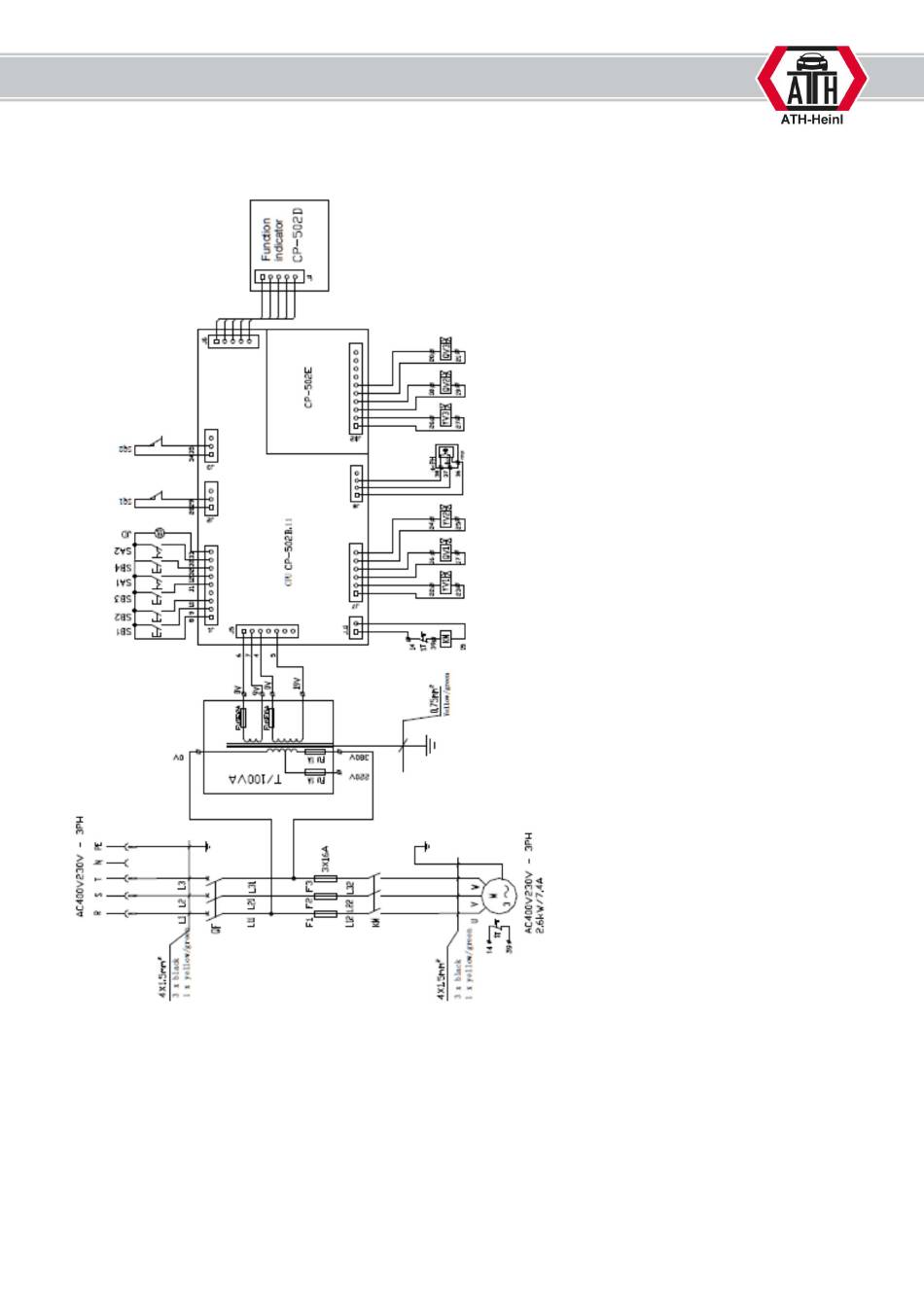

Elektrik-Schaltplan

QF: Hauptschalter
M: Motor
ST: Thermorelais
T: Transformer 100VA
KM: DC Schütz
SB1: Taster Heben
SB2: Taster Senken
SB3: Sicherheits-Taster
SB4: Taster zur Überbrückung der
Lichtschranke
SA1: Wahlschalter Haupt- /Rad-
Frei-Hub
SA2: Wahlschalter Arbeit /
Einstellung
JD: Signaltongeber
SQ1: Endschalter Hub
SQ2: Endschalter CE-Stop
YV1: Elektromagnet für Senkventil
YV2: Schalt-Elektromagnet für
Haupt-Hub
YV3: Schalt-Elektromagnet für
Rad-Frei-Hub
QV1: Luftventil für Haupt-Hub
QV2: Luftventil für Rad-Frei-Hub
QY3: Luftventil zur Beschleunigung
des Senkens vom Rad-Frei-Hub
PH: Lichtschranke
