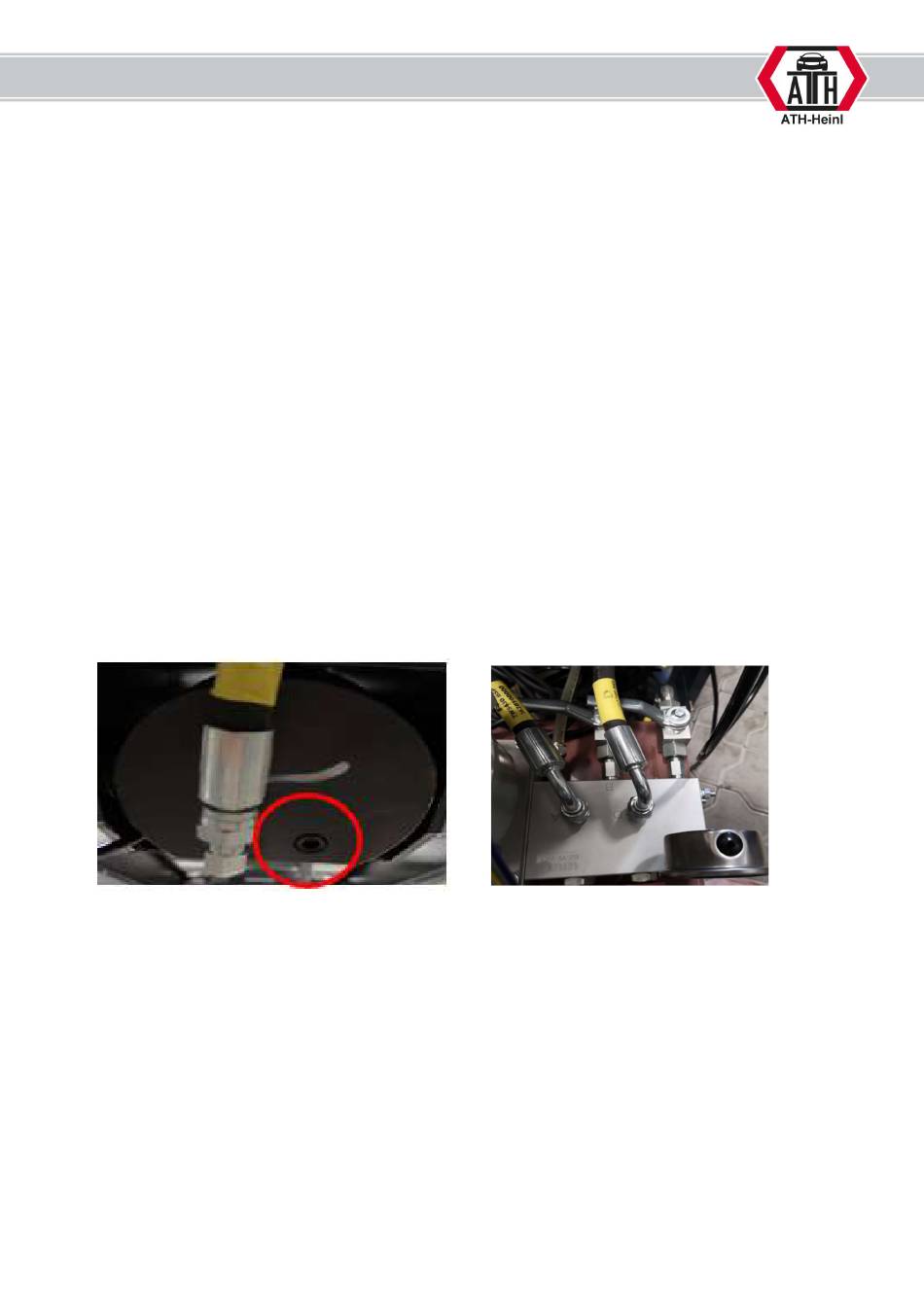

Réglage et purge d'air du pont élévateur (levage libre)
1. Tous robinets fermés ! ! !
2. Sélecteur sur levage auxiliaire ! ! !
3. Ouvrez le raccord du vérin principal (tuyau déjà posé, plan A-2) ! ! !
4. Appuyez avec précaution sur le bouton Lever et prêtez une attention particulière jusqu'à ce que l'huile
hydraulique
sorte du tuyau préposé ! ! !
5. Fermez le raccord dès que l'air s'est échappé de la conduite et que l'huile hydraulique s'écoule ! ! !
6. Déplacez le ciseau principal du levage auxiliaire vers le haut et laissez-le en position de fin de course
7. Ouvrez le robinet C ! ! !
8. Ouvrez la vis de purge du vérin asservi ! ! !
9. Ouvrez le tuyau de raccordement du vérin principal (côté opposé) ! ! !
10. Appuyez avec précaution sur le bouton Lever et prêtez une attention particulière jusqu'à ce que de
l'huile ressorte du vérin asservi ! ! !
11. Fermez le raccord dès que l'air s'est échappé de la vis de purge du vérin asservi
et que l'huile hydraulique s'écoule ! ! !
12. Appuyez avec précaution sur le bouton Lever et prêtez une attention particulière
jusqu'à ce que l'huile hydraulique ressorte du tuyau de raccordement du vérin principal (côté
opposé) ! ! !
13. Fermez le raccord dès que l'air s'est échappé et que l'huile hydraulique s'écoule ! ! !
Il est possible de démarrer avec le robinet en plaçant les rails du levage libre au même niveau.
Enfin, il est possible d'effectuer un test de levage principal et de levage livre avec charge, en observant
constamment le pont élévateur et la charge.
