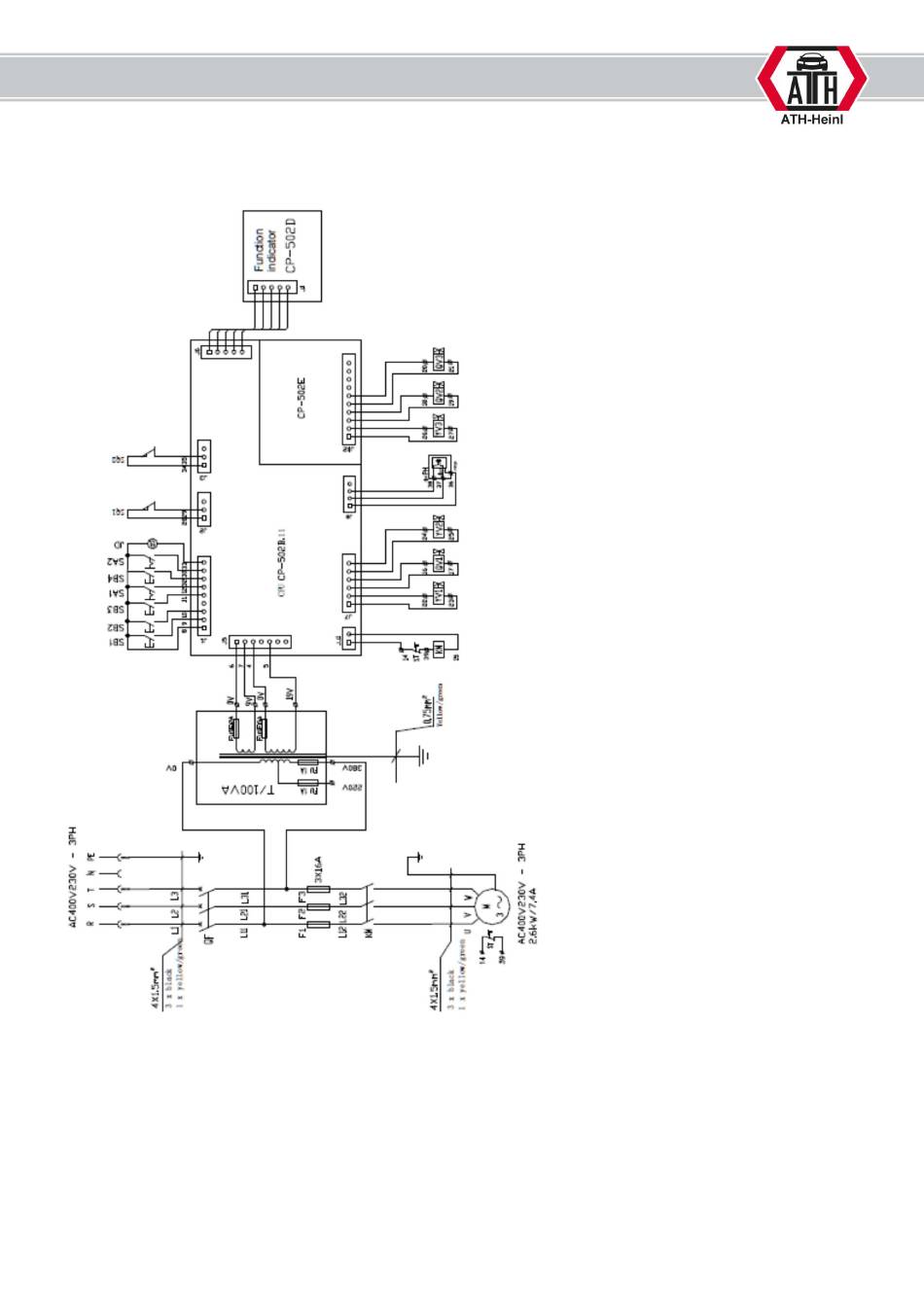

6.2 Esquema de conexiones eléctricas
QF: Interruptor principal
M: Motor
ST: Relé térmico
T: Transformador 100 VA
KM: Contactor DC
SB1: Botón de elevación
SB2: Botón de descenso
SB3: Botón de seguridad
SB4: Botón para puentear la
barrera de luz
SA1: Selector de elevador
principal/auxiliar
SA2: Selector de
trabajo/configuración
JD: Emisor de señal acústica
SQ1: Interruptor de límite elevador
SQ2: Interruptor de límite Stop CE
YV1: Electroimán para válvula de
descenso
YV2: Electroimán de conmutación
para elevador principal
YV3: Electroimán de conmutación
para elevador auxiliar
QV1: Válvula de aire para elevador
principal
QV2: Válvula de aire para elevador
auxiliar
QY3: Válvula de aire para acelerar
la bajada del elevador auxiliar
PH: Barrera de luz
