3.3.5
EyeSeeCam-Kamera
Die EyeSeeCam-Kamera
Kopfpositionsdaten. Neben dem vHIT kann VisualEyes™ nun die EyeSeeCam-Brille für standardmäßige VNG-
Tests, falls zutreffend, nutzen. Die Kamera kann über jedem Auge angebracht werden, und ein Laserstimulus
projiziert während des vHIT von der Brille aus.

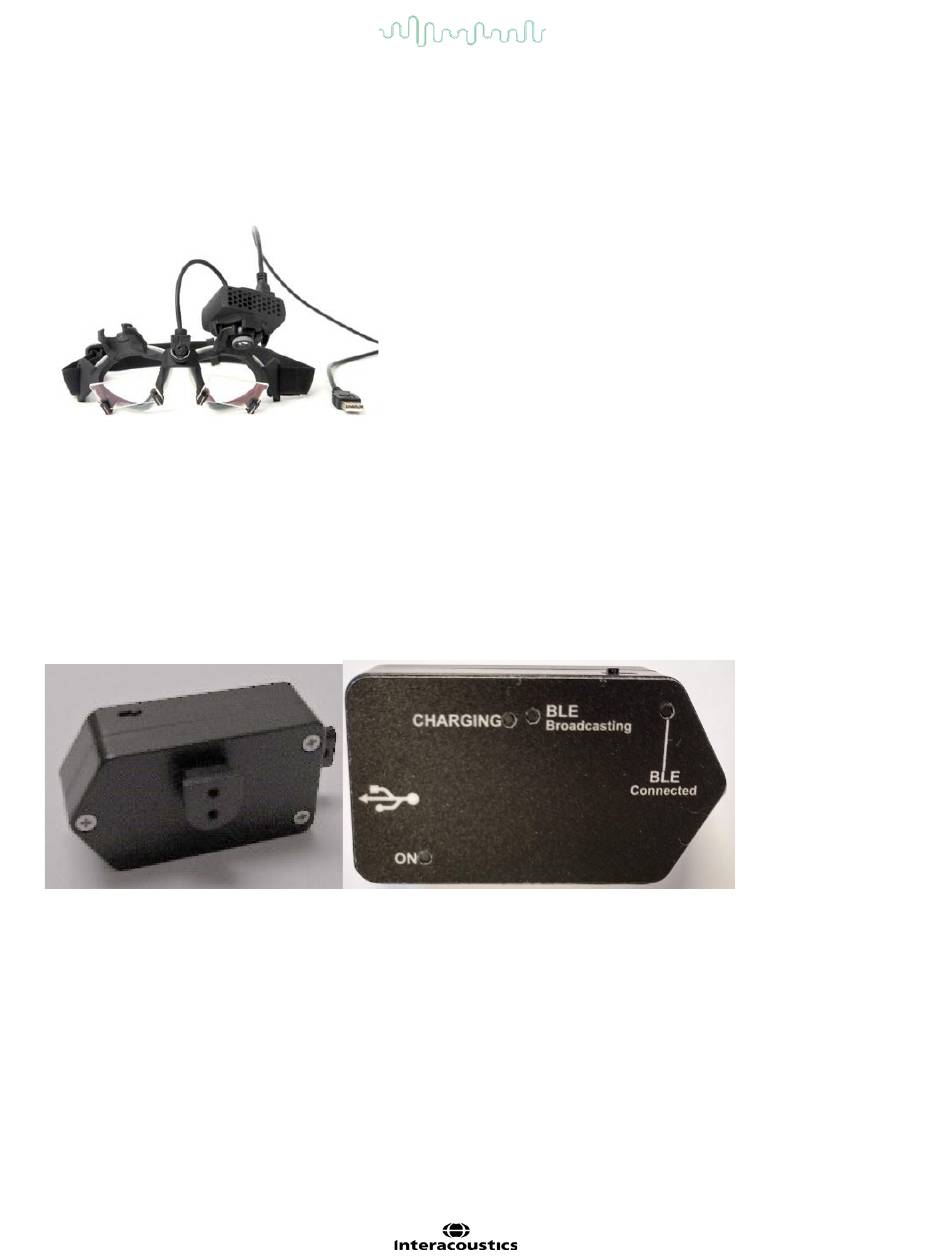

Abbildung 3.3-5: EyeSeeCam-Kamera mit Brille und integrierter IMU
3.3.6
VORTEQ™ IMU
Der VORTEQ™ IMU-Sensor
über Bluetooth mit dem dazugehörigen Bluetooth-Empfängerdongle verbunden. Die VORTEQ™ IMU misst die
Kopfposition im Raum, wodurch die VisualEyes™-Software bestimmen kann, wo sich der Kopf des Patienten im
Raum befindet. Diese Messwerte werden in aktiven VOR-Tests, Tests der dynamischen Sehschärfe,
Kopfrolltests, erweiterten Dix Hallpike-Tests und erweiterten Lagerungstests verwendet. Je nach Test kann
optional eine Brille verwendet werden
Abbildung 3.3-6: VORTEQ™ IMU
Die inertiale Messeinheit (IMU, inertial measurement unit) wird in die Sensorhalterung an Brillen mit oben oder
seitlich angebrachter Kamera eingeschoben. Das USB-Kabel von der IMU sollte entlang der linken Brillenseite
verlaufen, falls keine Kabellosoption genutzt wird. Bei Tests der dynamischen Sehschärfe wird die IMU am DVA-
Stirnband platziert, und das USB-Kabel verläuft entlang der rechten Seite des Stirnbands. Für optimale Tests
der dynamischen Sehschärfe mithilfe eines DVA-Stirnbands sollten Patienten ihre Brille oder Kontaktlinsen
tragen.
Zum Einschalten der VORTEQ™ IMU muss der Netzschalter oben an der Vorrichtung nach rechts geschoben
werden. Die EIN-Leuchte blinkt anschließend alle vier Sekunden. Die Ladeleuchte schaltet sich ein, sobald das
USB-Kabel angeschlossen wird. Falls die IMU im Bluetooth-Modus verwendet wird, blinkt die „BLE Conntected"-
Leuchte alle vier Sekunden, wenn sich der Computer erfolgreich mit dem Gerät verbunden hat.
D-0126461-A – 2020/08
VisualEyes™ 505 – Bedienungsanleitung – DE
(Abbildung
3.3-5) erfasst während des Video-Kopfimpulstests (vHIT) die Augen- und
(Abbildung
3.3-6) wird am Laptop oder Computer über USB-Kabel oder kabellos
(Abbildung
3.3-7).
Seite 14
