Tauschen der Stoffauslaufseite
Abb. 12: Stoff
Abb. 11: Stoff
auslauf links
auslauf rechts
Abb. 13:
Abb. 14:
Gehäusekonsole
Gehäusekonsole
Abb. 15:
Abb. 16:
Handgriff
Handgriff
Abb. 18:
Abb. 17:
Laufrolle
Laufrolle

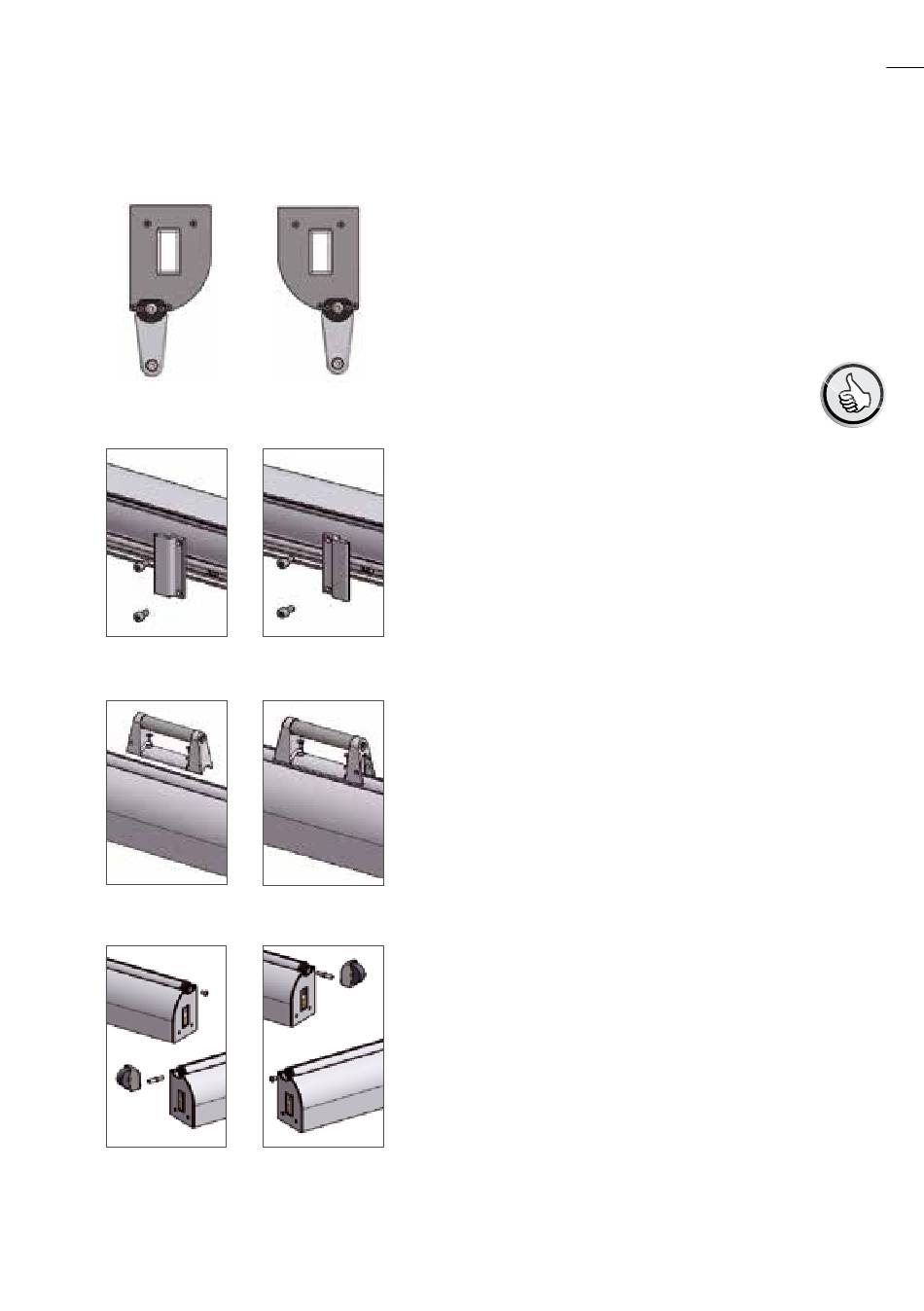

» Die Senkrechtmarkise Side wird je nach
Bestellung mit der Stoffauslaufseite links
oder rechts geliefert (Abb. 11, 12).
» Um die Stoffauslaufrichtung zu tauschen,
müssen die Konsolen, der Handgriff und
die Rolle umgebaut werden.
Die Anlage nur im geschlossenen
Zustand umbauen!
» Schrauben der Gehäusekonsolen lösen
(Abb. 13).
» Gehäusekonsolen um 180° drehen
(Abb. 14).
» Gehäusekonsolen mit den Zylinderkopf
schrauben und Vierkantmuttern an der
selben Stelle auf das Gehäuse schrau
ben. Handgriff durch Heraus drehen der
Senkkopfschrauben mit Innen sechs
kantschlüssel SW4 vom Zugprofil lösen
(Abb. 15) und in um gekehrter Richtung
montieren (Abb. 16). Der Einhängepunkt
des Handgriffs sollte dabei ungefähr auf
halber Anlagenhöhe liegen.
» Laufrolle von der Rollenachse abziehen
(Abb. 17).
» Stift mit Gabelschlüssel SW12 aus der
Endkappe drehen (Abb. 17).
» Linsenkopfschraube mit Innen sechs
kantschlüssel SW5 aus der Endkappe
drehen (Abb. 17).
» Rollenachse und Linsenkopfschraube in
der jeweils gegenüberliegenden Zug
profilendkappe montieren (Abb. 18).
» Laufrolle auf Rollenachse aufstecken
(Abb. 18).
Seitenauszugsmarkise Side
