2 Installation und Montage
2.9
Anlage ausfahren
» Vor der Inbetriebnahme der Markise sind alle Gegenstände (z. B. Leitern, Werk
zeuge etc.), die sich im Fahrbereich der Markise befinden, zu entfernen.
Personen dürfen sich während der Probeläufe nicht in diesem Bereich auf-
halten, es besteht eine Gefährdung durch Fehlfunktionen.
» Das Zugprofil bis zur Arretierung herausziehen (Abb. 19) und den Griff wie
folgend beschrieben einhängen:
» Den Handgriff über die Endkappe ziehen; dabei darauf achten, dass das Zug
profil in das Säulenprofil eingreift (Abb. 20).
» Den Handgriff nach unten drücken, bis er auf der Endkappe aufliegt (Abb. 21).
» Nach hinten drücken, bis der Handgriff einrastet (Abb. 21).
» Den Sicherungsbolzen durch die Bohrung im Handgriff schieben (dazu den
Knopf am Griff drücken, um die Kugeln zu entsichern, siehe Abb. 22, 23).
Wird das Zugprofil losgelassen, ohne dass der Handgriff eingehängt wurde,
kann durch das Zurückschnellen des Zugprofils die Anlage beschädigt oder
Personen verletzt werden!
Den Sicherungsbolzen immer einschieben. Sonst kann es durch Fehl-
bedienungen zum Aushängen des Handgriffs kommen!

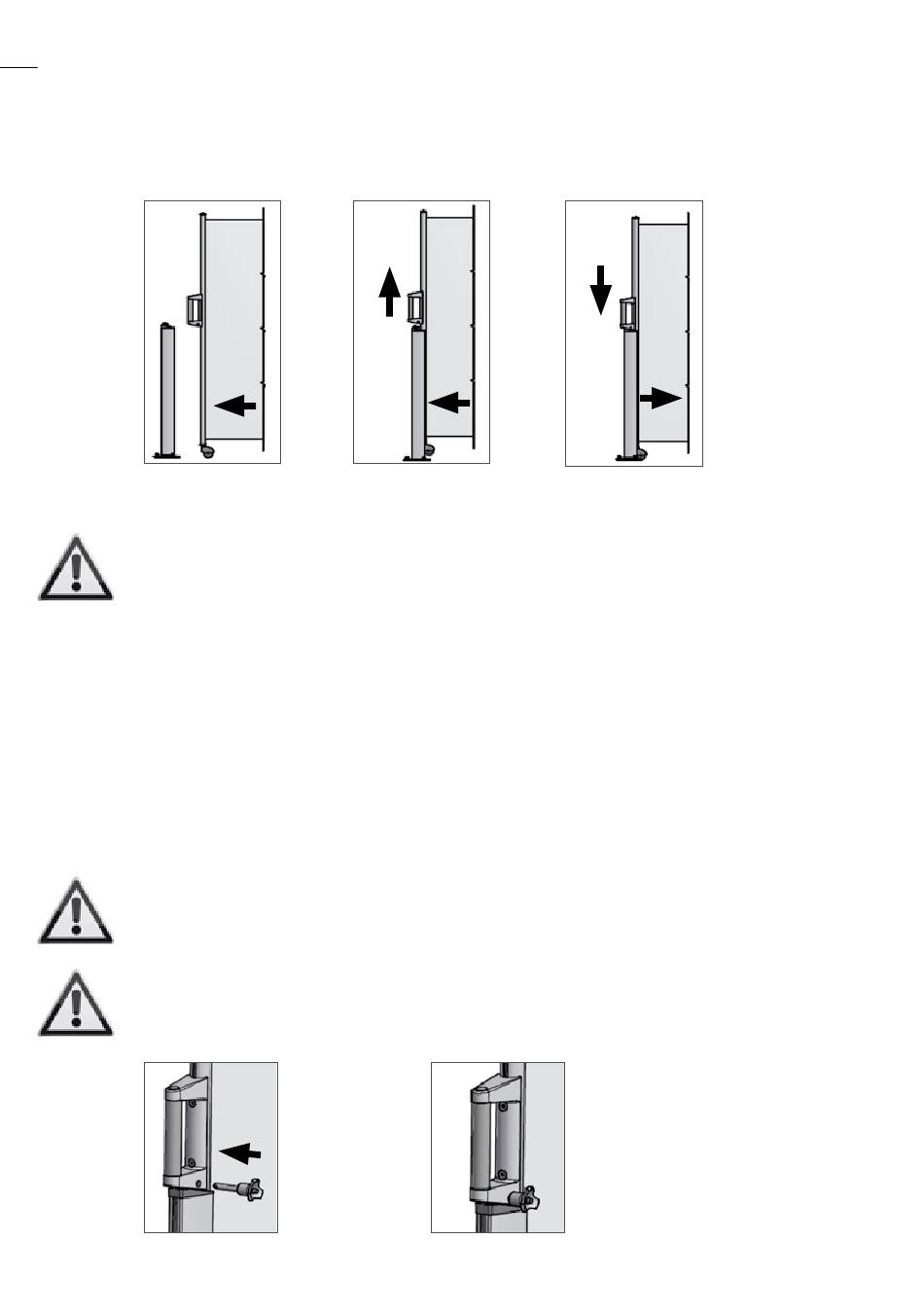

Abb. 19
Abb. 22:
Handgriff mit
Sicherungs
bolzen
Abb. 20
Abb. 23:
Handgriff mit
Sicherungs
bolzen
Abb. 21
