Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Seitenauszugsmarkise Side Zum späteren Gebrauch aufbewahren!
Nach der Montage 3.1 Bedienung der Seitenauszugsmarkise Side ........18 Wartung und Pflege 4.1 Reinigung.
Seite 3
Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: »...
Seitenauszugsmarkise Side Arbeitsplatzsicherung Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transport mittel dürfen nicht über schritten werden. Durch Zuladung kann sich das Fahr verhalten des Fahrzeugs ändern. Das Transportgut ist sach gerecht und sicher zu befestigen. Verpackungen sind vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lö...
1 Allgemeine Hinweise Verwendung Bestimmungsgemäße Verwendung Die ReflexaSeitenauszugsmarkise dient in erster Linie zum Schutz vor Sonnen einstrahlung, als Sichtschutz und bis zu den in der definierten Windwiderstands klasse angegebenen Windgeschwindigkeiten auch als Windschutz. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für daraus entstandene Schäden haftet die Herstellerfirma nicht.
Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 38–48 km/h = 10,5–13,4 m/s Wichtiger Hinweis zur Windwiderstandsklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die Windwiderstandsklasse 3 nicht zu berück sichtigen. Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit Windwiderstandsklasse 3 werben.
Seite 8
Windwiderstandsklasse 1 mäßiger Wind 4 Beaufort 20–27 km/h Windwiderstandsklasse 2 frischer Wind 5 Beaufort 28–37 km/h Windwiderstandsklasse 3 starker Wind 6 Beaufort 38–48 km/h Bei Wind, der stärker als die auf dem Produkt angegebe Windwiderstandsklasse ist, muss die Side eingefahren werden.

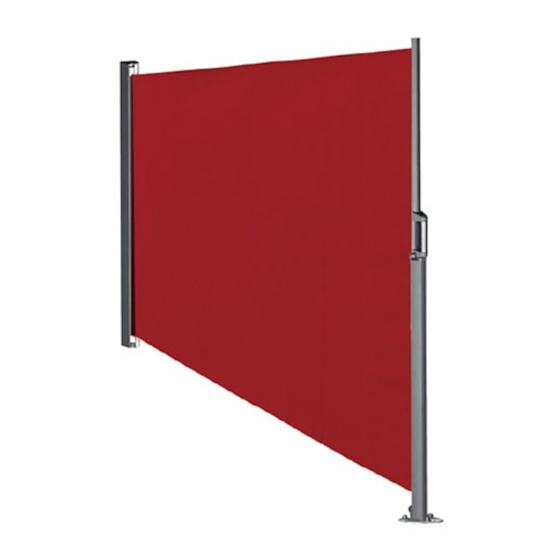

Seitenauszugsmarkise Side Installation und Montage Lieferumfang Abb. 2: Seitenauszugsmarkise Side » Seitenauszugsmarkise Side » Markisentuch aus Standardkollektion Sattler » zwei Konsolen für die Kassette » Säule für Wand, Boden oder Brüstungsmontage » Bedienungs und Montageanleitung Die Stückzahlen erhalten Sie gemäß dem Auftrag der beigefügten Montage...
2 Installation und Montage Montagevorbereitung » Prüfen, ob das Befestigungsmaterial für die Montagesituation und den vorhandenen Montageuntergrund geeignet ist. Standardlieferungen beinhalten nur das in den Lieferpapieren aufgelistete Standardbefestigungsmaterial. Herstellervorgaben von Dübel und Befestigungsmaterialien sind dringend anzuwenden. » Die gelieferte Ware ist nach Lieferscheinangaben auf die Stückzahl, Größe und Oberfläche zu überprüfen.
Seitenauszugsmarkise Side Anbringungshöhe Das Gehäuse des Produktes muss 50 mm über dem Boden in senkrechter Position montiert werden, um ein gutes Wickelverhalten des Stoffes und sauberes Schließen des Zugprofils mit Nutzung der Rolle zu gewährleisten. » Die Montagehöhen der Konsolen an der Rückseite des Gehäuses abnehmen: Dazu die Wandkonsolen...
2 Installation und Montage Befestigungstechnik Montage auf wärmegedämmten Fassaden Dämmputz und Voll wärmeschutz sind nicht druckstabil. Daher müs sen Markisen konsolen entweder vollflächig oder im Bereich der Schrauben und an der Unterseite mittig mittels Distanzierungen unter füttert werden. Neben stehendes Bild erklärt eine mögliche Variante mit einer zusätzlichen Abstützung an der...
Seitenauszugsmarkise Side Markisenfixierung » Bei größeren Anlagen mit mehr Gewicht (auf Verpackung definiert) Gehäuse nach Möglichkeit zu zweit einhängen. » Dämpfungsgummi auf die Wandkonsolen aufbringen (Abb. 3, 4). » Produkt mit den Gehäusekonsolen über die Wandkonsolen heben. » Gehäuse auf die Wandkonsolen hängen.
2 Installation und Montage Montage der Arretierung Je nach Montagesituation kommen unterschiedliche Varianten der Arretierung des Zugprofils zur Ausführung. Bei allen Montagearten sollte jedoch das Zug profil gerade aus dem Gehäuse gezogen werden! Die Arretierung des Zugprofils mit für den jeweiligen Untergrund geeignetem Montagematerial montieren.
Seitenauszugsmarkise Side Tauschen der Stoffauslaufseite » Die Senkrechtmarkise Side wird je nach Bestellung mit der Stoffauslaufseite links oder rechts geliefert (Abb. 11, 12). » Um die Stoffauslaufrichtung zu tauschen, müssen die Konsolen, der Handgriff und die Rolle umgebaut werden. Die Anlage nur im geschlossenen Abb.
2 Installation und Montage Anlage ausfahren Abb. 19 Abb. 20 Abb. 21 » Vor der Inbetriebnahme der Markise sind alle Gegenstände (z. B. Leitern, Werk zeuge etc.), die sich im Fahrbereich der Markise befinden, zu entfernen. Personen dürfen sich während der Probeläufe nicht in diesem Bereich auf- halten, es besteht eine Gefährdung durch Fehlfunktionen.
Seitenauszugsmarkise Side 2.10 Höhe des Handgriffs einstellen Die Höhe des Griffs muss an die Höhe des Einhängepunktes angepasst werden: » Die beiden Senkkopfschrauben leicht lösen. » Das Zugprofil so in der Höhe verschieben, dass der Stoff gerade steht und gleichmäßig spannt.
Zurückschnellen des Zugprofils zu verhindern! Montage- und Wartungsarbeiten dürfen nur von qualifiziertem Fachper- sonal durchgeführt werden. Die REFLEXA-WERKE Albrecht GmbH übernimmt keine Haftung für Schäden, die aus nicht bestimmungsgemäßer Verwendung entstehen. Die Bedienung von Seitenauszugsmarkisen darf nur von Personen durchgeführt werden, die eine Einweisung durch Fachpersonal erhalten...
Seite 19
Seitenauszugsmarkise Side Beim Ein oder Ausfahren nicht in das Gehäuse greifen (Gefahr durch Klemm stellen). Das Markisentuch darf nicht durch Fremdkörper belastet werden. An der Seitenauszugsmarkise dürfen keine Spielzeuge, Gegenstände oder Gewichte befestigt werden. Auch das Anlegen von Gegenständen wie z. B. einer Leiter ist nicht erlaubt.
4 Wartung und Pflege Wartung und Pflege Reinigung Zur Reinigung keine Hochdruckreiniger sowie Scheuermittel- und Scheuer- schwämme verwenden! Lösungsmittel wie Alkohol oder Benzin dürfen nicht benutzt werden! » Mit einer weichen Bürste oder einem Handfeger können Verschmutzungen von der Seitenauszugsmarkise entfernt werden. »...
Seitenauszugsmarkise Side Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig behoben werden. Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Zugprofil schließt Stoff wickelt nicht gerade Zugprofil herausziehen nicht ganz auf der Welle und Stoff gerade auf...
Maschinenrichtlinien 2006/42/EG und der EUBauproduktenverordnung (305/2011 EU) entsprechen. Diese Erklärung verliert Ihre Gültigkeit bei nicht bestimmungsgemäßer Verwendung und bei Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Seitenauszugsmarkise Product Reflexa side awnings Side Type Side Verwendungszweck Sonnen und Sichtschutz...
Leistungserklärung Leistungserklärung Declaration of Performance LENr.: 12300400 Produkt (Typ) Seitenauszugsmarkise (Side) Product (Type) side awning (Side) Verwendungszweck Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561:200901 Intended purpose awning for outdoor use intended use according DIN EN 13561; 2009-01 Hersteller REFLEXAWERKE Albrecht GmbH...
5 Anhang Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Auftragsnummer Auftragsnummer 1. Kunde 2. Montageunternehmen 1. Kunde 2. Montageunternehmen Name, Vorname Name, Vorname Firma Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort Telefon...
Seite 25
Seitenauszugsmarkise Side 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte: RaffstoreTyp: Raffstore-Typ: RollladenTyp: Rollladen-Typ: SchrägverschattungTyp: Schrägverschattung-Typ: MarkiseTyp: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage und Bedienungsanleitung. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung.
