Reflexa AsyFlex Montage- Und Bedienungsanleitung Seite 8

8
1 Allgemeine Hinweise
Elektroanschluss bei Produkten mit Elektroantrieb
Achtung: Gefahr von Stromschlag durch unsachgemäße Installation!
Die elektrische Festinstallation muss gemäß VDE 100 durch eine zugelassene
Elektrofachkraft erfolgen. Die beigefügten Installationshinweise der mitgelieferten
Elektrogeräte sind zu beachten.
Das Produkt darf nur angeschlossen werden, wenn die Angaben auf dem Typen­
schild mit der Stromquelle übereinstimmt. Die beigefügten Montagehinweise der
mitgelieferten elektrischen Komponenten sind zu beachten. Der Motor anschluss
muss nach beigefügter Anschlussvorschrift durch autorisiertes Fachpersonal
erfolgen. Motoreinstellung erfolgt gemäß beigefügter Einstellan leitung.

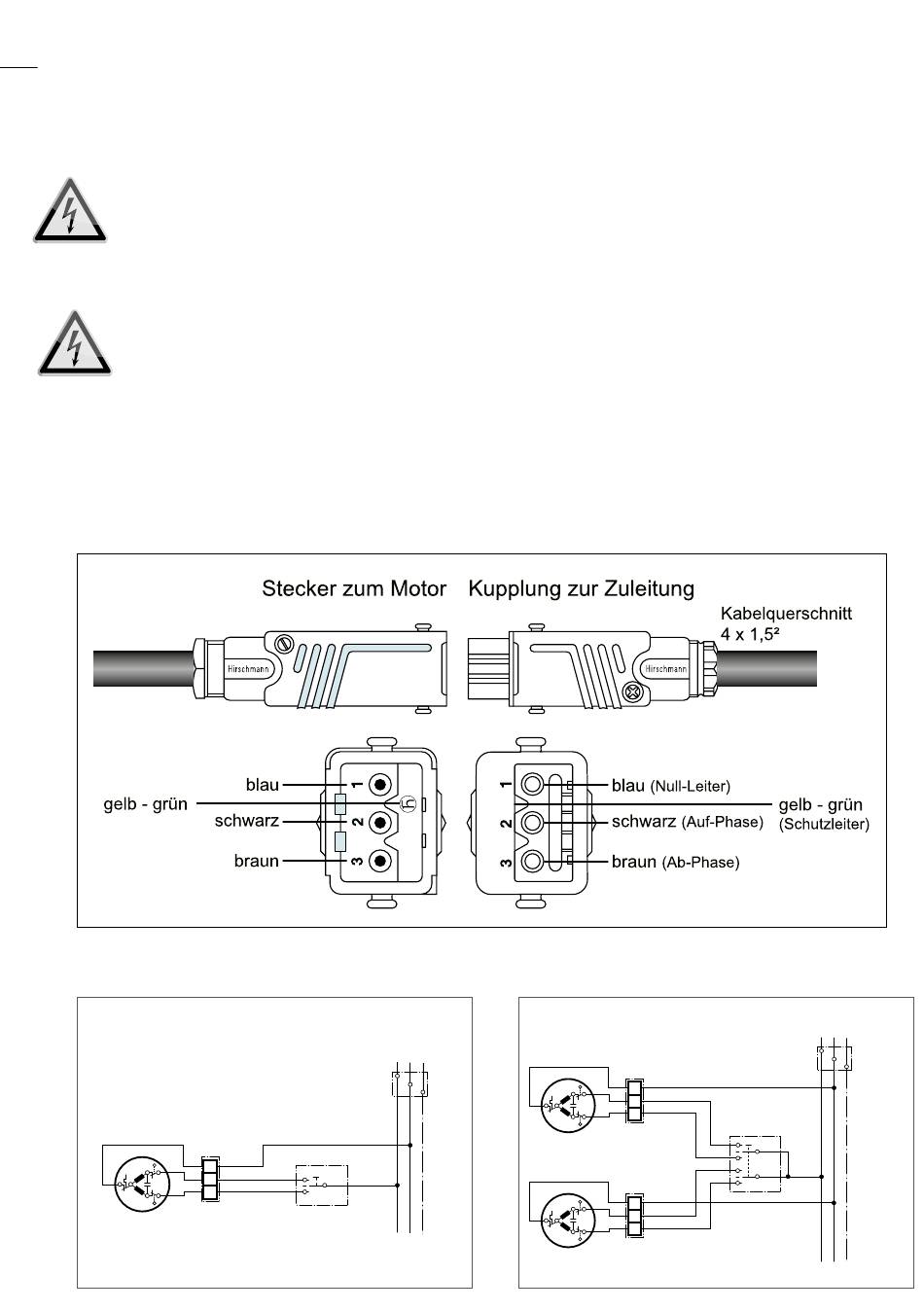

Hinweise Elektro
Anschluss der Steckerkupplung
Schaltplan für einpolige Schalter
Antrieb
Abzweigdose
1
2
3
Antrieb 1
Netz
L1 N PE
Abzweigdose
Schalter
Netz
L1 N PE
Abzweig-
dose
Antrieb
Abzweigdose
1
2
3
Schaltplan für zweipolige Schalter
Antrieb 1
1
2
3
Abzweigdose
Antrieb 2
1
2
3
Abzweigdose
Netz
L1 N PE
Abzweigdose
Schalter
Netz
L1 N PE
Abzweig-
dose
