• Versteifungsbügel
• Akkuschrauber o. ä.
• Spiralbohrer
• entsprechend dem Untergrund geeignetes Befestigungs-
material
Blendenstärke berücksichtigen!

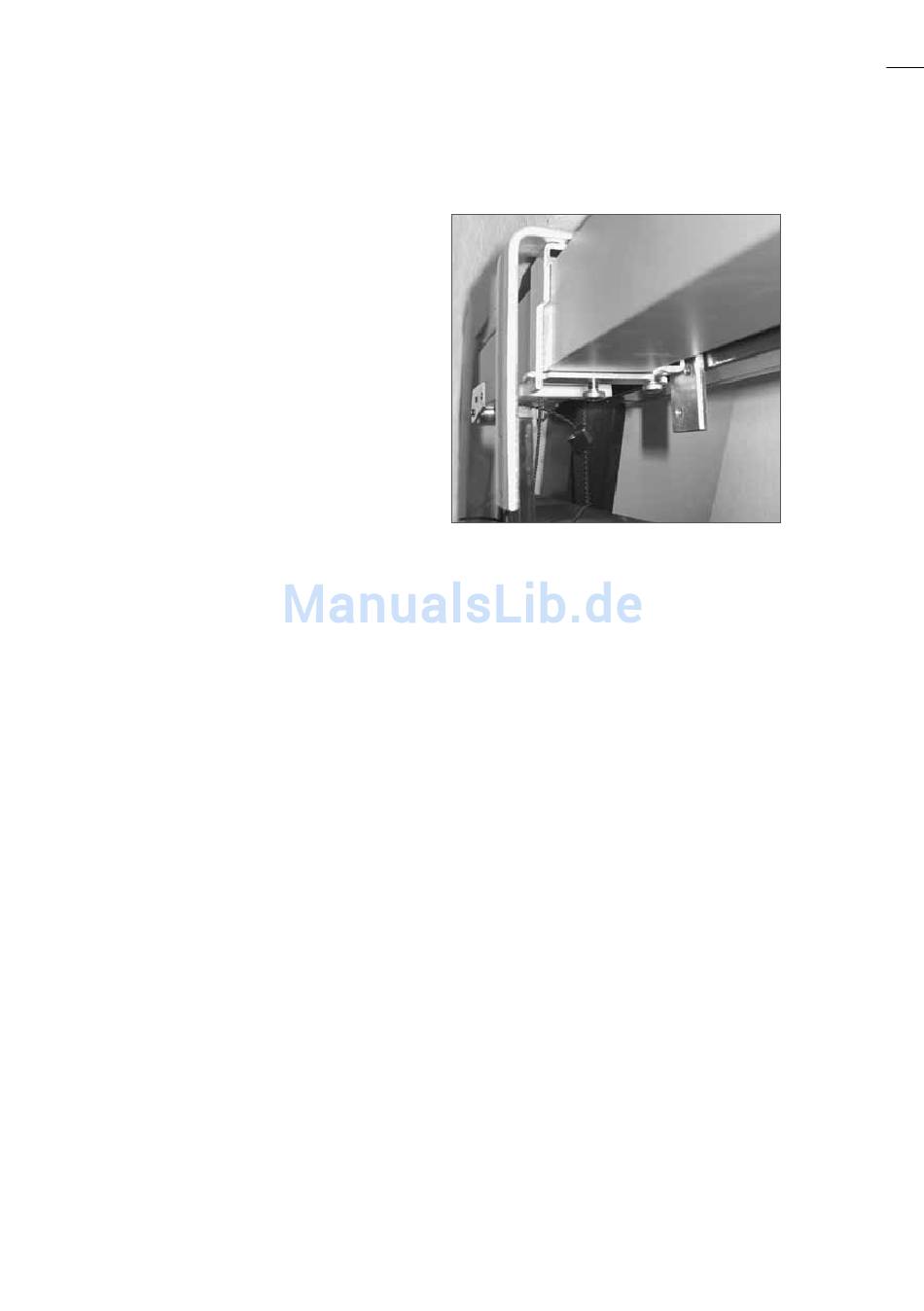

AsyFlex in Jalousieträger einhängen
Einbau:
3.4 Träger in Versteifungsbügel montieren
Behang ca. 30 cm abfahren
(mit Prüfkabel)
» Oberschiene in die vorhandenen
Jalousieträger einschieben
» Riegel am Jalousieträger einhaken
» Oberschiene positionieren und mit
der Druckschraube fixieren
Benötigte Teile:
• Spezialträger AsyFlex
• Schraube M5 x 8
• Scheibe Ø 5,5
• Schraubenschlüssel SW 8
• Spannwinkel
• entsprechend dem Untergrund geeignetes Befestigungs-
material
AsyFlex mit Führungsschienen
• Akkuschrauber o. ä.
ACHTUNG:
Lotrechte Ausrichtung und Achsmaß zwischen
den Spannwinkeln beachten bzw. gem. Zeichnung
kontrollieren.
3.6 AsyFlex in Träger einhängen
Einbau:
• Behang ca. 30 cm ablassen (mit Prüfkabel bzw. Kurbel)
• Oberschiene in die vorhandenen Träger einschieben
• Riegel am Jalousieträger einhaken
• Oberschiene positionieren und mit der Druckschraube
festklemmen
• Seil: Position gem. Schablone
• Stab: Maß lt. Zeichnung Schablone
17
