Montage- und Betriebsanleitung für
2-Finger-Winkelgreifer Type GWB
3.

Lieferumfang

– GWB (ohne Aufsatzbacken)
Beipack:
– 2 O-Ringe Ø 3 x 1.5
– 2 Zylinderstifte DIN 6325
– 2 Verschlussschrauben M5
– 1 Anschlagleiste
– 2 Zylinderschrauben
4. Technische Daten
Die technischen Daten entnehmen Sie bitte dem aktuellen
Katalog.
Der von dem Greifer ausgehende Luftschall ist
5. Montage und Anschluss
ACHTUNG!
Bei der Montage des Greifers muss die Energie-
versorgung abgeschaltet sein. Beachten Sie auch die
Sicherheitshinweise auf den Seiten 3 und 4.

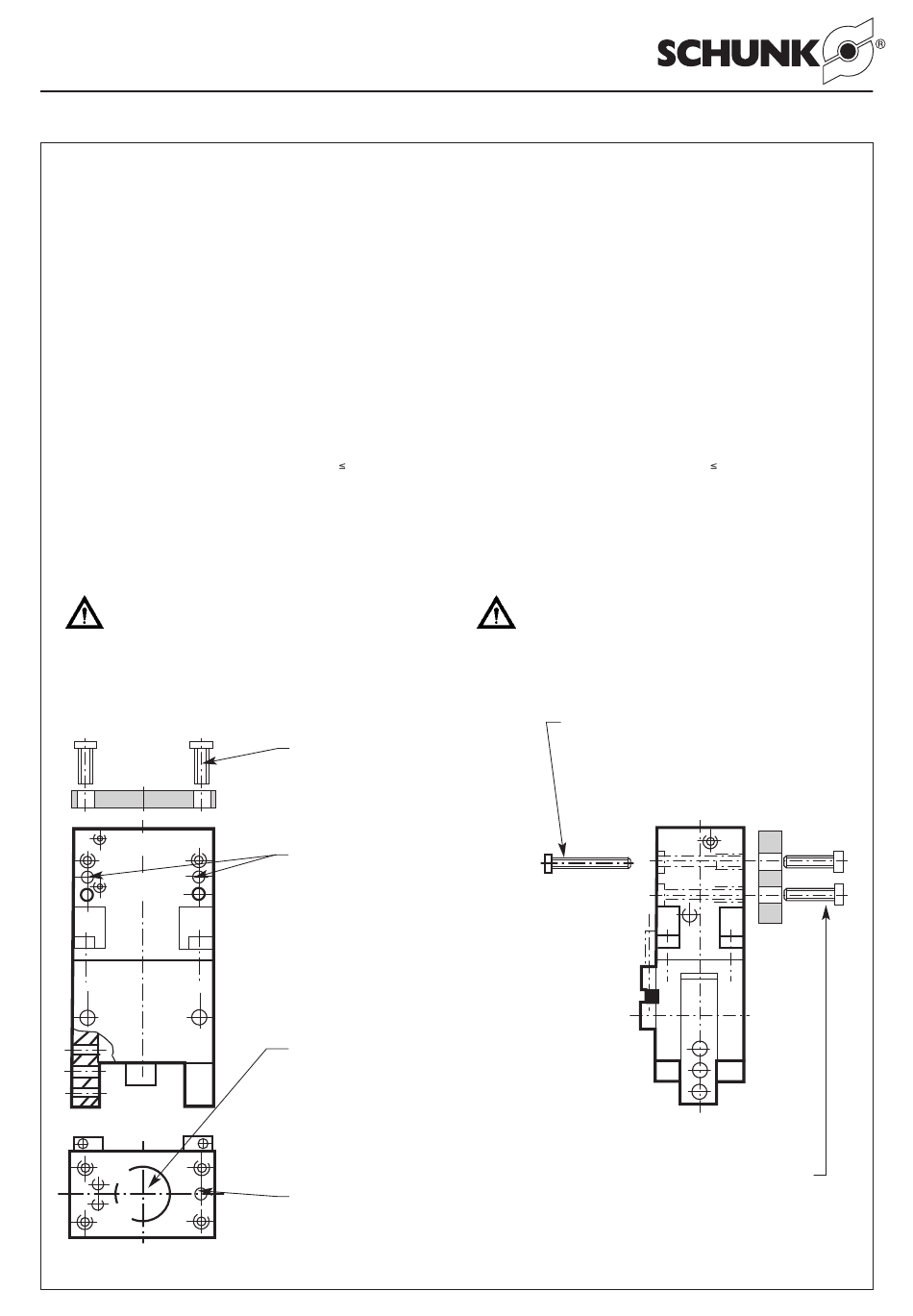

5.1 Befestigung und Zentrierung des Greifers
Auf / Open
Zu / Closed
Zu /
Closed
Auf /
Open
70 dB (A).
GWB 34 4 Stück / 4 pcs. M 4
GWB 44 4 Stück / 4 pcs. M 4
GWB 54 4 Stück / 4 pcs. M 5
GWB 64 4 Stück / 4 pcs. M 6
GWB 80 4 Stück / 4 pcs. M 6
2 x Zylinderstift DIN EN ISO 8734
aus Beipack
2 x straight pins DIN EN ISO 8734
from accessories supplied
Zentrierdurchmesser /
Centring diameter
GWB 34 Ø 10 H7
GWB 44 Ø 20 H7
GWB 54 Ø 20 H7
GWB 64 Ø 25 H7
GWB 80 Ø 30 H7
Zylinderstift DIN EN ISO 8734 aus Beipack /
Straight pin DIN EN ISO 8734
from accessories supplied
5
Assembly and Operating Manual for
2-Finger Angular Gripper Type GWB
3. Scope of delivery
– Gripper (without jaws)
Accessories supplied:
– 2 O-rings Ø 3 x 1.5
– 2 straight pins DIN 6325
– 2 screw plugs M5
– 1 stop bar
– 2 cheese-head screws
4. Technical data
For technical data, please refer to the current catalogue.
The gripper produces air-borne noise at
5. Assembly and connection
CAUTION!
Switch off the power supply before assembling the
gripper. Read and observe safety instructions on
pages 3 and 4.
5.1 Fastening and centring the gripper
GWB 34 ---
GWB 44 ---
GWB 54 2 Stück / 2 pcs. M 4 x 40 DIN 6912
GWB 64 4 Stück / 4 pcs. M 5 x 45 DIN 6912
GWB 80 4 Stück / 4 pcs. M 6 x 55 DIN 6912
GWB 34
GWB 44
GWB 54
GWB 64
GWB 80
70 dB (A).
2 Stück / 2 pcs. M 4
2 Stück / 2 pcs. M 4
4 Stück / 4 pcs. M 5
4 Stück / 4 pcs. M 6
4 Stück / 4 pcs. M 8
