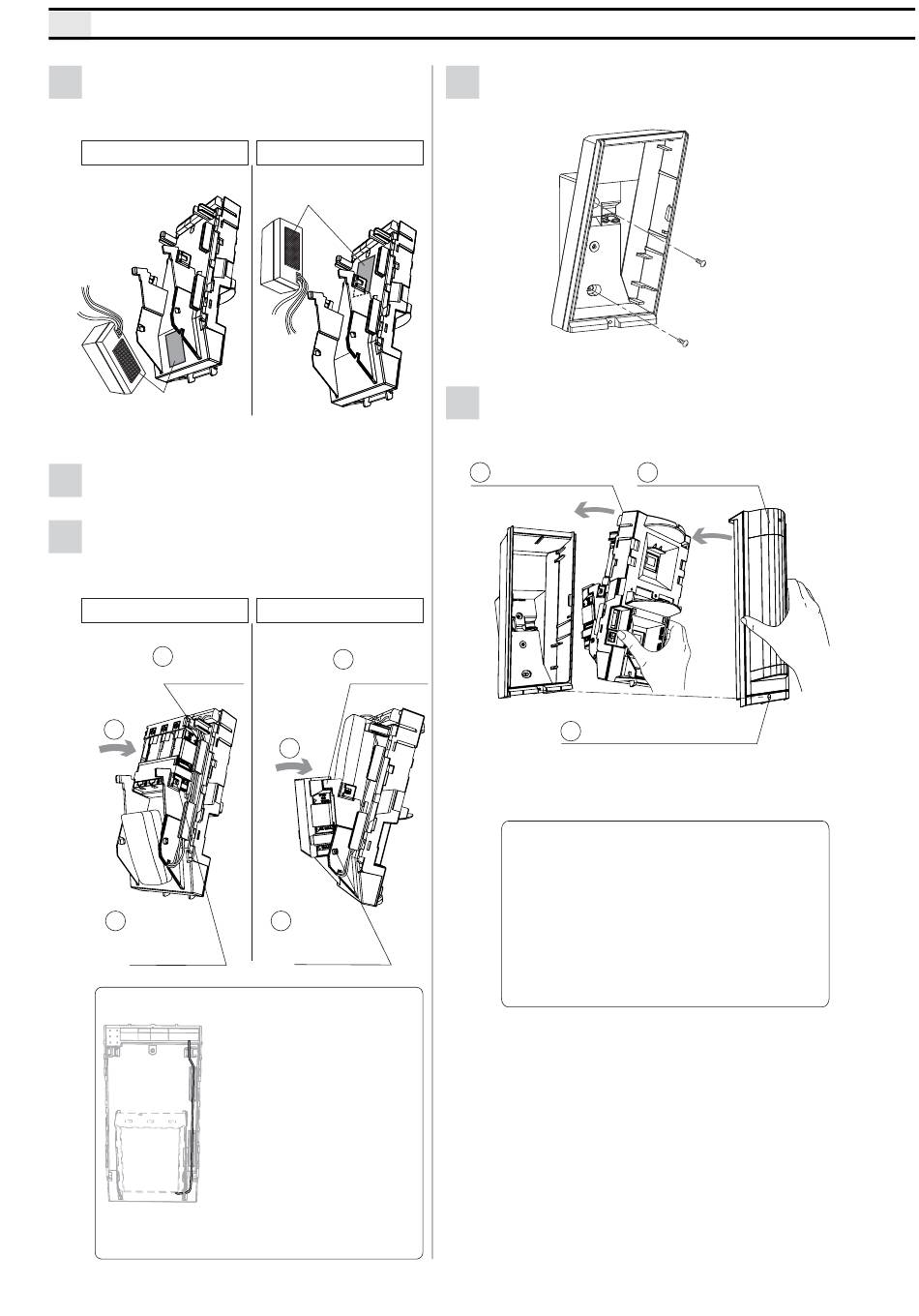

3-3 Einbau des Funksenders und der Batteriebox im Meldergehäuse
Mit dem beiliegenden Klettklebeband
1
kann der Sender einfach und schnell
im Gehäuse befestigt werden.
Montageort 1
(siehe 2-1)
Klettklebeband
Den Alarmausgang des Melders mit
2
dem Funksender verbinden.
Die Batteriebox in das Meldergehäuse
3
einbauen und die notwendigen An-
schlussverdrahtungen vornehmen.
Montageort 1
3
Im Halter
einrasten
Einsetzen und
schwenken
2
1
Kunststoff-
nasen an
beiden Seiten
einrasten lassen
Achtung>>
Die Kabel sollten auf die
geeignete Länge gekürzt
und in den dafür vorge-
sehenen Kabelkanal
geklemmt werden.
Herausragendes Kabel
könnte ansonsten beim
Verschließen des Ge-
häuses eingeklemmt
werden.
Montageort 2
(siehe 2-1)
Klettklebeband
Montageort 2
3
Im Halter
einrasten
Einsetzen und
schwenken
2
1
Kunststoff-
nasen an
beiden Seiten
einrasten lassen
Die Grundeinheit auf der Wand
4
festschrauben.
Meldereinheit und Deckel montieren
5
1
Meldereinheit
einsetzen
3
Deckelschraube anziehen
Achtung>>
Sollte sich die Meldereinheit nicht
einfach in die vorgesehene Po-
sition bringen lassen, ist vermutlich
ein Kabel eingeklemmt oder das
Sendergehäuse steht an einer
Stelle im Gehäuse an.
2
Deckel aufsetzen
