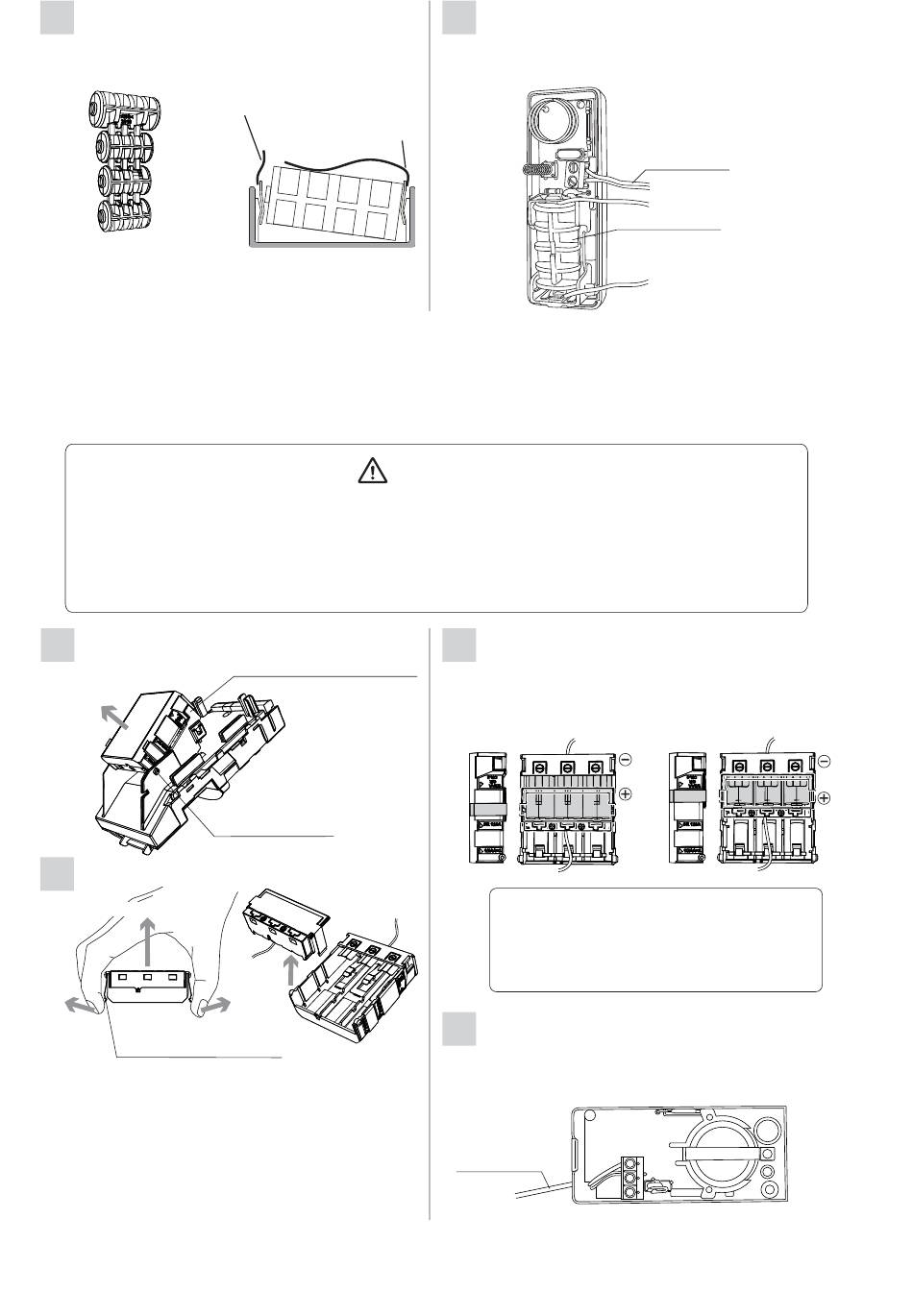

Die beigefügten Batterieanschluss-
5
kabel und die Dummy Batterie in das
Batteriefach des Senders klemmen.
CR123A
CR2
1/2AA
1/2AA
Dummy Batterie
* Die vorgefertigten Dummy`s voneinander trennen
und einen passenden verwenden.
-Wenn die gemeinsame Batterieversorgung nicht möglich ist.
Es sollten 3 Stück von CR-1234A Batterien vorhanden sein. (Alternative CR2)
Die Verwendung von Batterien mit unterschiedlicher Kapazität ist nicht zulässig. Eben-
so sollten keine bereits benützten mit neuen Batterien gemischt eingesetzt werden. Es
ist darauf zu achten, dass alle Batterien vom gleichen Hersteller und gleichen Typ sind.
Bei Nichtbeachtung besteht die Gefahr einer Explosion, der Austritt von chemischen
Substanzen oder anderen Gefahren für Mensch und/oder Gerät.
Die Batteriebox aus der Aufnahme
1
herausnehmen.
Ziehen
Den Deckel der Batteriebox abnehmen.
2
Heben und Abnehmen
Die Klammern geringfügig
auseinanderdrücken.
Batteriekabel (Rot)
Batteriekabel (Schwarz)
Die Klammern auseinander-
drücken.
Lösen der Befesti-
gungsnasen
Das Anschlusskabel am Alarm-
6
ausgang anschließen und den
Deckel des Senders schließen.
Achtung!
Die Batterien einbauen und den Deckel
3
an der vorgesehenen Stelle aufsetzen und
einrasten lassen. Die Klammern müssen
fest unbedingt eingerastet sein.
CR123A
Achtung>>
Der rote und er schwarze Draht
darf sich am unisolierten Ende nicht
berühren. Kurzschlussgefahr!
Das Anschlusskabel am Alarm-
4
ausgang anschließen und den
Deckel des Senders schließen.
Alarmkontakt
Beispielsender
Alarmkontakt
Dummy Batterie
CR2
.
Beispielsender
