- STÖRAUSGANG (N.C. ODER N.O.)
N.C.
N.O.
Mögliche Störungen>>
• ANTI MASKING (Anti-Spray) Ausgang
Wird ein Objekt für mehr als 180s direkt vor der Melderlinse plaziert bzw. die Linse
direkt abgesprüht, erkennt das die AIR-Anti-Masking-Funktion und aktiviert den
Störausgang. Wird jedoch die Abdeckung wieder weggenommen, so resettet sich das
System nach ca. 1 min. von selbst und nimmt die Störung zurück.
• "Low battery" Ausgang NIEDRIGE BATTERIEKAPAZITÄT (nur wenn DIL5 auf ON)
Wenn die Batteriekapazität einen niedrigen Stand erreicht, wird das vom Melder
erkannt und der Störausgang kann geschaltet werden. Bei aktiver Batterieunterspannung
wird die Anti-Masking-Funktion automatisch abgeschaltet, um Batteriekapazität einzusparen.
Alle Batterien müssen nun schnellstmöglich ausgetauscht werden, um einen lücken-
losen Betrieb des Melders sicherzustellen.
Die Verwendung von Batterien mit unterschiedlicher Kapazität ist nicht zulässig. Eben-
so sollten keine bereits benützten mit neuen Batterien gemischt eingesetzt werden. Es
ist darauf zu achten, dass alle Batterien vom gleichen Hersteller und gleichen Typ sind.
Bei Nichtbeachtung besteht die Gefahr einer Explosion, der Austritt von chemischen
Substanzen oder anderen Gefahren für Mensch und/oder Gerät.
- "Low battery" Ausgang (NIEDRIGE BATTERIEKAPAZITÄT)
AUS
Störausgang
- LED ON/OFF
ON
OFF
Der Störausgang kann als Öffner oder auch als Schließer ver-
wendet werden.
POSITION
N.C.
Der N.C. Ausgang (Öffner) wird aktiviert.
(Werkseinstellung)
N.O.
Der N.O. Ausgang (Schließer) wird aktiviert.
Liegt eine Bedingung für eine Störung vor, so schaltet dieser
Ausgang in regelmäßigen Abständen.
Achtung!
POSITION
Eine niedrige Batteriekapazität vom Melder selbst,
AUS
wird nicht signalisiert.
(Werkseinstellung)
Eine niedrige Batteriekapazität ("Low battery")
EIN
vom Melder, wird am Störausgang ausgegeben.
STÖRAUSGANG
Bei der Verwendung vom HX-40RAM80 entfällt diese DIL-Schalter
Einstellung, da eine Batterieunterspannung vom Kontaktsender
generiert und gemeldet wird.
POSITION
OFF
Bei einer Erfassung durch den Melder ist die LED
(Werkseinstellung)
dunkel geschaltet.
Bei einer Erfassung durch den Melder ist die LED
ON
eingeschaltet und leuchtet. Dies geschieht aber
in Abhängigkeit der DIL Schalter 2 Einstellung.

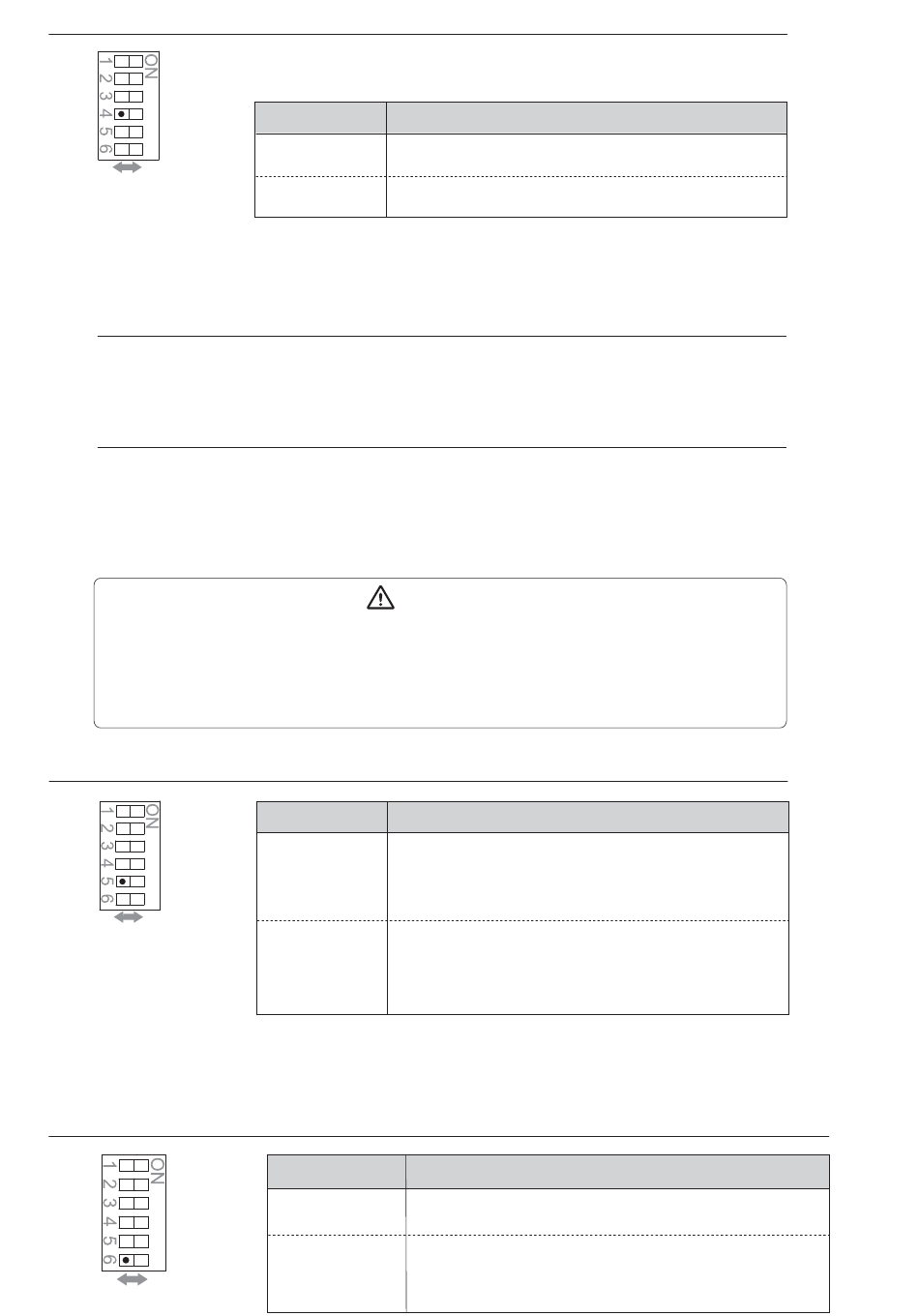

DIL-Schalter
FUNKTION
DIL-Schalter
FUNKTION
FUNKTION
4
5
6
DIL-Schalter
