Geh- und Funktionstest
5

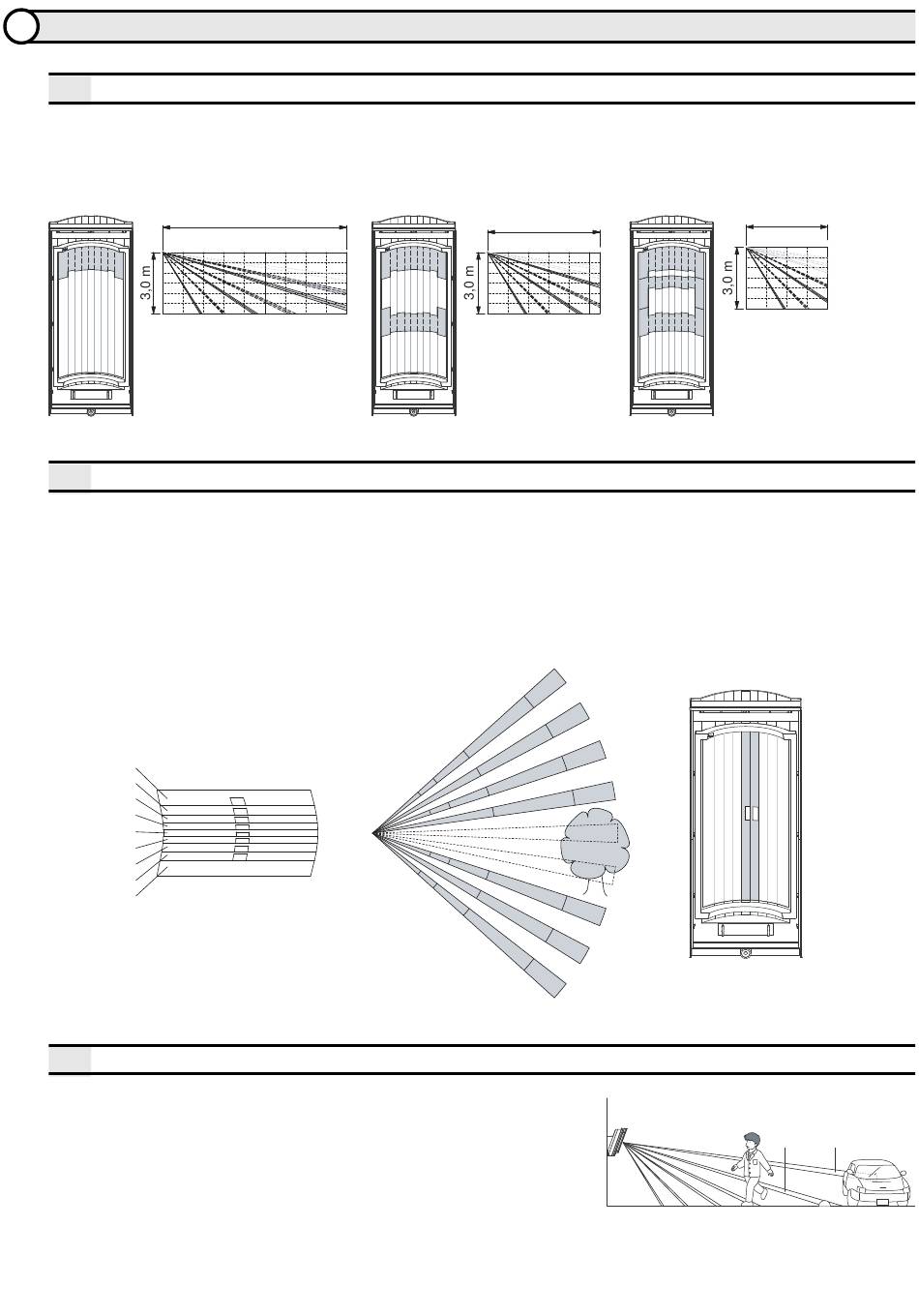

5-1 Mögliche Einstellungen der Erfassungsreichweite
Die Erfassungsreichweite darf ausschließlich mit den beigefügten Abdeckaufklebern reduziert werden.
Dafür sind 3 verschiedene Aufkleber vorhanden.
Das Neigen des Melders zur Reduzierung der Reichweite ist NICHT zulässig!
1
5-2 Teilbereiche im Erfassungsbereich ausblenden
Um einen Teilbereich des Erfassungsbereichs auszublenden, sind spezielle Abdeckaufkleber vorhan-
den. Die gewünschten Zonen können dann mit den definierten Aufklebern von der Linseninnenseite her
abgeklebt werden.
Abdeckaufkleber zur
1
Bereichsausblendung
2
3
4
5
6
7
8
9
5-3 Vermeidung von Falschalarmen
Besteht die Möglichkeit, dass sich Personen oder Fahrzeuge im Bereich a
bewegen dürfen ohne dass ein Alarm ausgelöst werden soll, so ist der
Erfassungsbereich um 2 m mehr zu begrenzen als die gewünschte Reich-
weite beträgt. Das Ansprechverhalten hängt mit dem am Montageort herr-
schenden Umgebungsbedingungen zusammen. Um eine unerwünschte
Auslösung zu verhindern, muss diese Vorsichtsmaßnahme getroffen wer-
den. Ein Gehtest ist unbedingt durchzuführen so dass im Bereich b eine
Erfassung gewährleistet ist.
9,0 m
1
2
0
5,5 m
1
3
2
Der Baum im Beispiel
wird durch Abkleben der
Zone Nr. 5 und 6
1
2
3
4
5
6
7
8
9
4,0 m
ausgeblendet.
56
b
a
