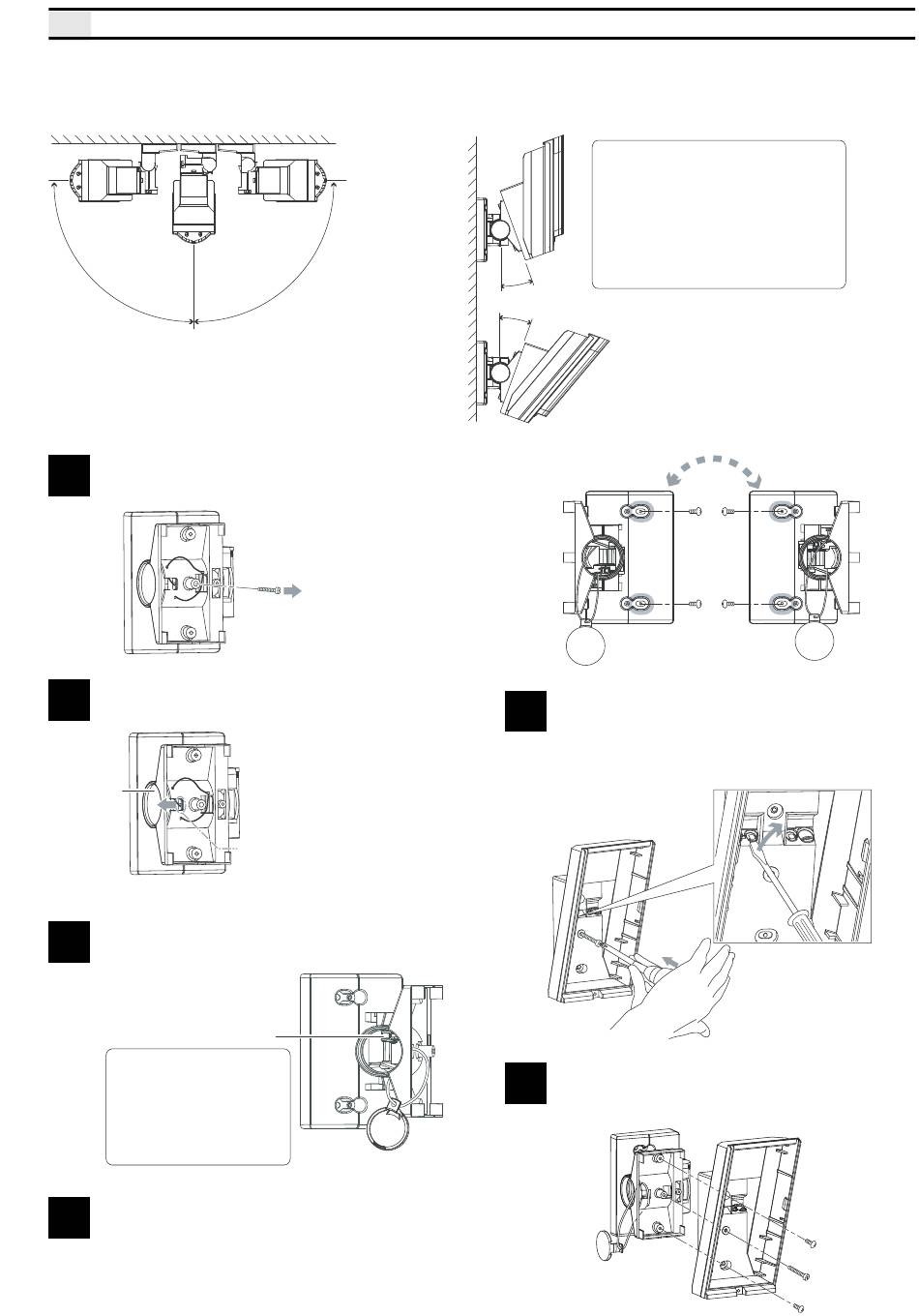

3-4 Montage der Wandhalterung und Ausrichtung
Mit Verwendung der Montagehalterung wird eine 180° Ausrichtung ermöglicht.
Für den Fall, dass der Boden schräg zur Montagewand verläuft, kann die Halterung vertikal um
±20° geneigt werden. Das Neigen des Melders ist zur Reduzierung der Reichweite NICHT zulässig!
90˚
Die Schraube zur Neigungs-
1
feststellung lösen.
Den Schafftdeckel öffnen
2
Schafft-
deckel
Die Schraube der
3
Schwenkeinheit lösen
Schraube zur Verstellung
des Neigungswinkels
Achtung>>
Die Schraube sollte nicht
vollständig herausge-
schraubt werden, da sonst
die gesamte Einheit
gelöst wird.
Durch Drehen nach links oder rechts,
4
kann man die Montageposition festlegen,
ob der Melder nach links oder rechts aus-
gerichtet sein soll. Die Halterung an der
Wand festschrauben.
90˚
Mit geeignetem Werkzeug
dagegen drücken und der
Schafftdeckel springt auf.
Achtung>>
Die Reichweite darf nicht mit
der Montagehalterung ein-
gestellt werden. Hierfür dürfen
ausschließlich die Zonen-
abdeckaufkleber verwendet
werden.
20˚
20˚
Die vorgesehenen Kabelausbrüche mit
5
einem geeigneten Werkzeug öffnen
sowie die Schraube zur Neigungs-
feststellung lösen.
Die Melderrückseite an der Montage-
6
halterung festschrauben.
