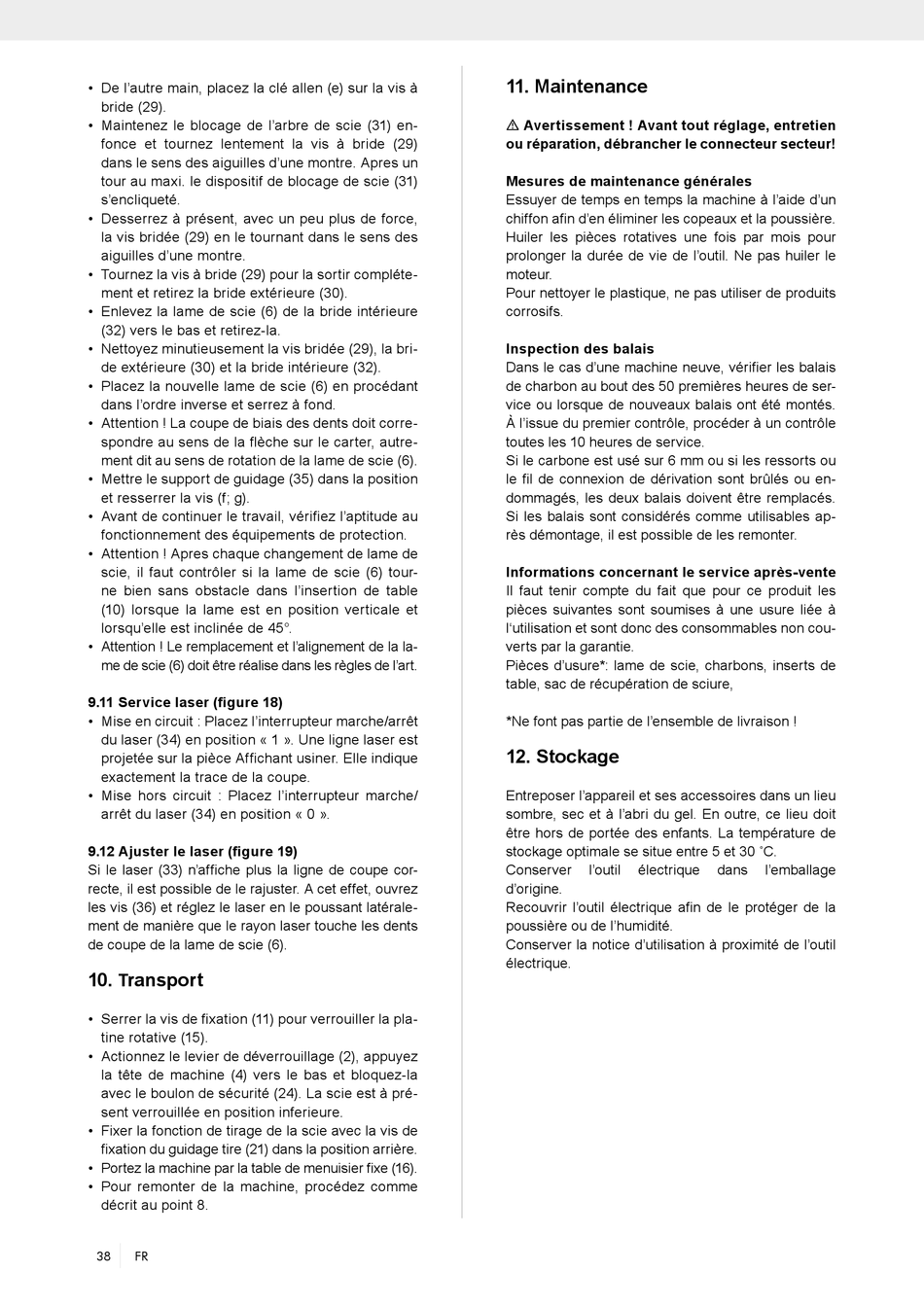

• De l'autre main, placez la clé allen (e) sur la vis à
bride (29).
• Maintenez le blocage de l'arbre de scie (31) en-
fonce et tournez lentement la vis à bride (29)
dans le sens des aiguilles d'une montre. Apres un
tour au maxi. le dispositif de blocage de scie (31)
s'encliqueté.
• Desserrez à présent, avec un peu plus de force,
la vis bridée (29) en le tournant dans le sens des
aiguilles d'une montre.
• Tournez la vis à bride (29) pour la sortir compléte-
ment et retirez la bride extérieure (30).
• Enlevez la lame de scie (6) de la bride intérieure
(32) vers le bas et retirez-la.
• Nettoyez minutieusement la vis bridée (29), la bri-
de extérieure (30) et la bride intérieure (32).
• Placez la nouvelle lame de scie (6) en procédant
dans l'ordre inverse et serrez à fond.
• Attention ! La coupe de biais des dents doit corre-
spondre au sens de la flèche sur le carter, autre-
ment dit au sens de rotation de la lame de scie (6).
• Mettre le support de guidage (35) dans la position
et resserrer la vis (f; g).
• Avant de continuer le travail, vérifiez l'aptitude au
fonctionnement des équipements de protection.
• Attention ! Apres chaque changement de lame de
scie, il faut contrôler si la lame de scie (6) tour-
ne bien sans obstacle dans l'insertion de table
(10) lorsque la lame est en position verticale et
lorsqu'elle est inclinée de 45°.
• Attention ! Le remplacement et l'alignement de la la-
me de scie (6) doit être réalise dans les règles de l'art.
9.11 Service laser (figure 18)
• Mise en circuit : Placez l'interrupteur marche/arrêt
du laser (34) en position « 1 ». Une ligne laser est
projetée sur la pièce Affichant usiner. Elle indique
exactement la trace de la coupe.
• Mise hors circuit : Placez l'interrupteur marche/
arrêt du laser (34) en position « 0 ».
9.12 Ajuster le laser (figure 19)
Si le laser (33) n'affiche plus la ligne de coupe cor-
recte, il est possible de le rajuster. A cet effet, ouvrez
les vis (36) et réglez le laser en le poussant latérale-
ment de manière que le rayon laser touche les dents
de coupe de la lame de scie (6).
10. ransport
T
• Serrer la vis de fixation (11) pour verrouiller la pla-
tine rotative (15).
• Actionnez le levier de déverrouillage (2), appuyez
la tête de machine (4) vers le bas et bloquez-la
avec le boulon de sécurité (24). La scie est à pré-
sent verrouillée en position inferieure.
• Fixer la fonction de tirage de la scie avec la vis de
fixation du guidage tire (21) dans la position arrière.
• Portez la machine par la table de menuisier fixe (16).
• Pour remonter de la machine, procédez comme
décrit au point 8.
38 FR

11. Maintenance

m Avertissement ! Avant tout réglage, entretien
ou réparation, débrancher le connecteur secteur!
Mesures de maintenance générales
Essuyer de temps en temps la machine à l'aide d'un
chiffon afin d'en éliminer les copeaux et la poussière.
Huiler les pièces rotatives une fois par mois pour
prolonger la durée de vie de l'outil. Ne pas huiler le
moteur.
Pour nettoyer le plastique, ne pas utiliser de produits
corrosifs.
Inspection des balais
Dans le cas d'une machine neuve, vérifier les balais
de charbon au bout des 50 premières heures de ser-
vice ou lorsque de nouveaux balais ont été montés.
À l'issue du premier contrôle, procéder à un contrôle
toutes les 10 heures de service.
Si le carbone est usé sur 6 mm ou si les ressorts ou
le fil de connexion de dérivation sont brûlés ou en-
dommagés, les deux balais doivent être remplacés.
Si les balais sont considérés comme utilisables ap-
rès démontage, il est possible de les remonter.
Informations concernant le service après-vente
Il faut tenir compte du fait que pour ce produit les
pièces suivantes sont soumises à une usure liée à
l'utilisation et sont donc des consommables non cou-
verts par la garantie.
Pièces d'usure*: lame de scie, charbons, inserts de
table, sac de récupération de sciure,
*Ne font pas partie de l'ensemble de livraison !

12. Stockage

Entreposer l'appareil et ses accessoires dans un lieu
sombre, sec et à l'abri du gel. En outre, ce lieu doit
être hors de portée des enfants. La température de
stockage optimale se situe entre 5 et 30 ˚C.
Conserver l'outil électrique
d'origine.
Recouvrir l'outil électrique afin de le protéger de la
poussière ou de l'humidité.
Conserver la notice d'utilisation à proximité de l'outil
électrique.
