ISOMETER® isoUG425

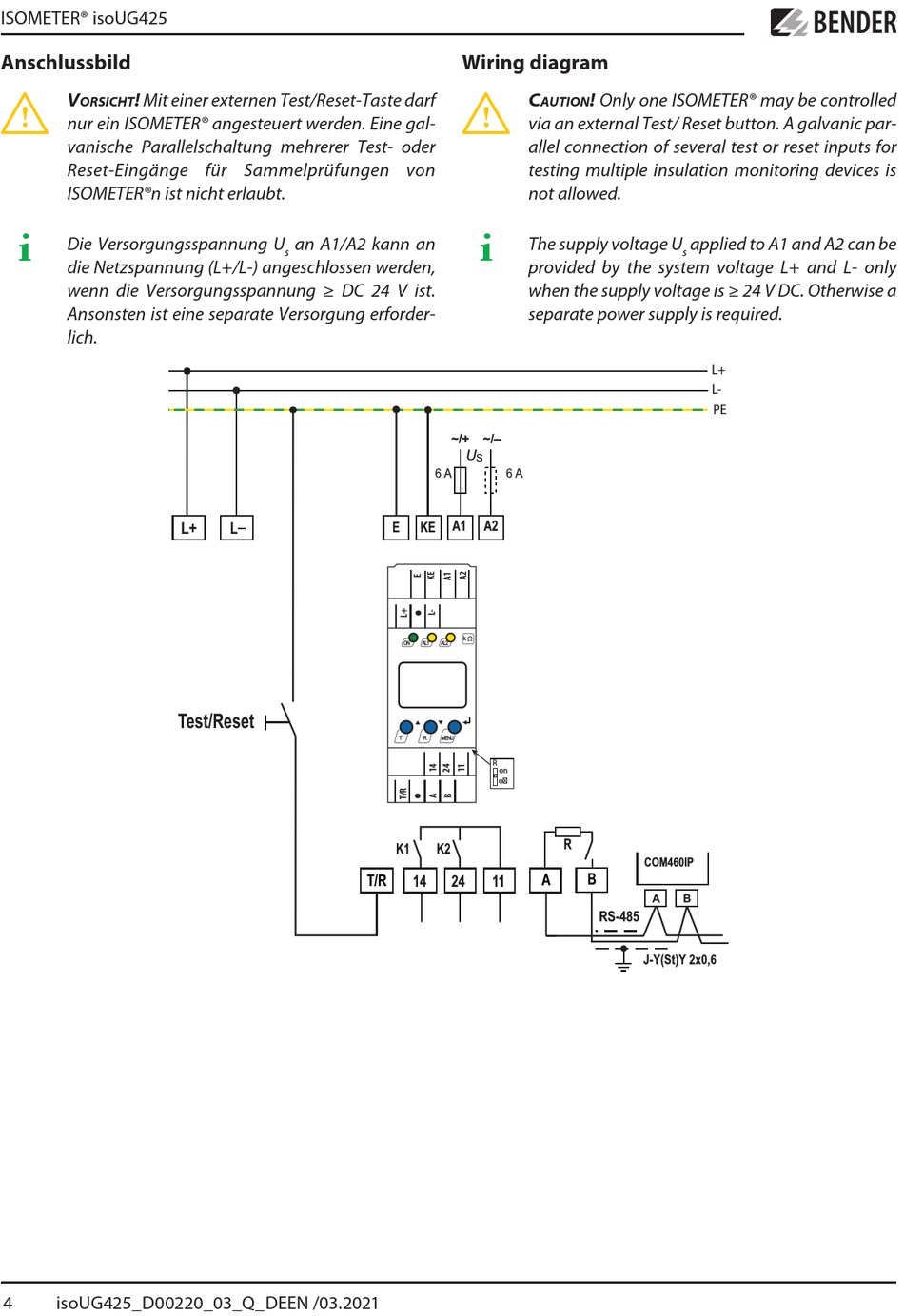

Anschlussbild
I
V ! Mit einer externen Test/Reset-Taste darf
orsicht
nur ein ISOMETER® angesteuert werden. Eine gal-
vanische Parallelschaltung mehrerer Test- oder
Reset-Eingänge für Sammelprüfungen von
ISOMETER®n ist nicht erlaubt.
i
Die Versorgungsspannung U
die Netzspannung (L+/L-) angeschlossen werden,
wenn die Versorgungsspannung ≥ DC 24 V ist.
Ansonsten ist eine separate Versorgung erforder-
lich.
4 isoUG425_D00220_03_Q_DEEN /03.2021
an A1/A2 kann an
s
L+ L
Test/Reset

Wiring diagram

I
c
via an external Test/ Reset button. A galvanic par-
allel connection of several test or reset inputs for
testing multiple insulation monitoring devices is
not allowed.
i
The supply voltage U
provided by the system voltage L+ and L- only
when the supply voltage is ≥ 24 V DC. Otherwise a
separate power supply is required.
U
S
A1 A2
E KE
k
AL1 AL2
ON
T R MENU
R
on
o
K1 K2
T/R
14 24 11
! Only one ISOMETER® may be controlled
aution
applied to A1 and A2 can be
s
R
COM460IP
A B
RS-485
L+
L-
PE
