Bender ISOMETER isoUG425 Kurzanleitung Seite 8

ISOMETER® isoUG425
Inbetriebnahme
1. Prüfen auf korrekten Anschluss des ISOMETER®s an
das zu überwachende Netz.

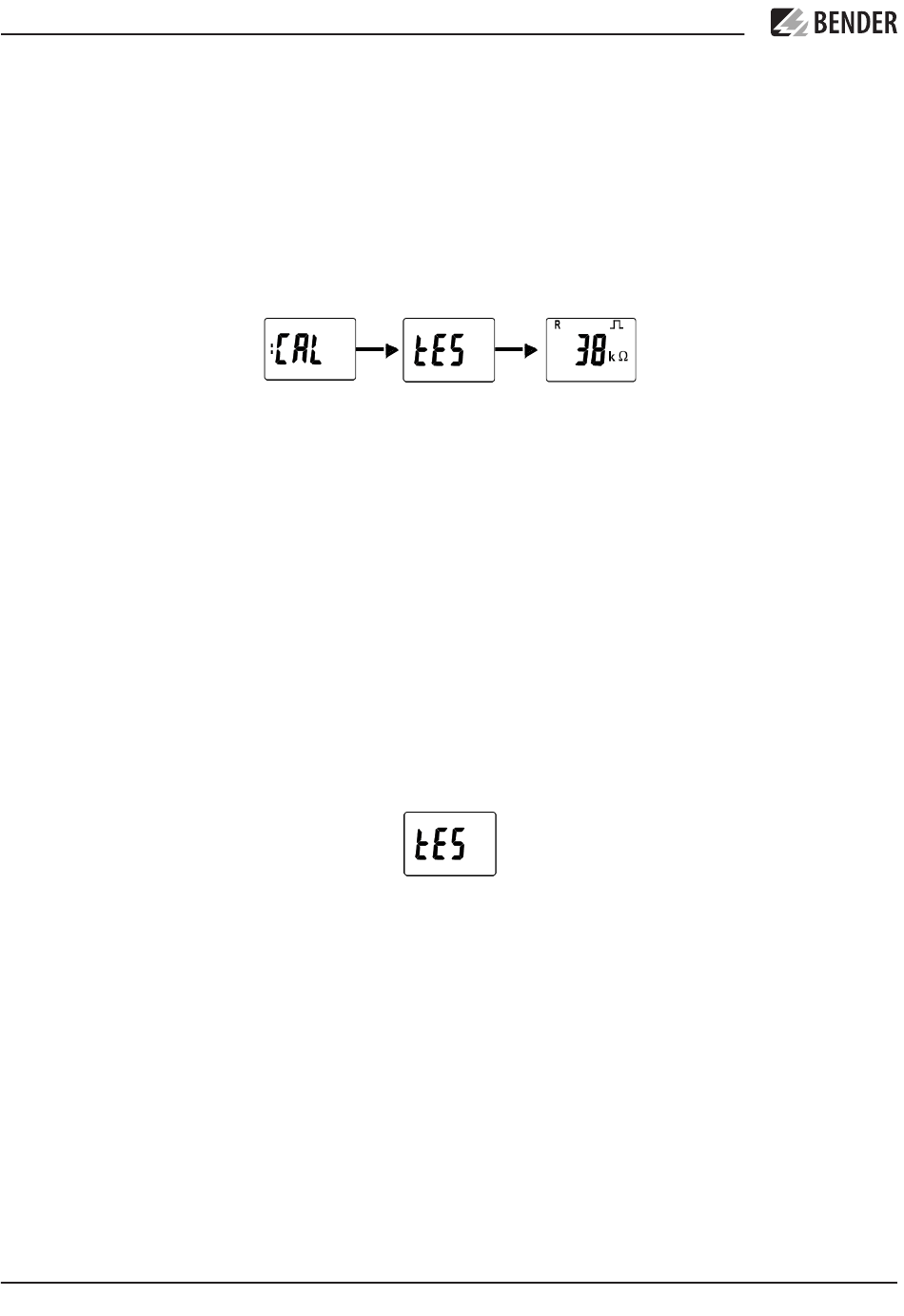

2. Versorgungsspannung U
ten. Das Gerät führt eine Kalibrierung, einen Selbsttest
und eine Justierung auf das zu überwachende IT-Netz
durch. Dieser
Netzableitkapazitäten bis zu 4 min dauern, danach
wird der aktuelle
Standardanzeige eingeblendet, z. B.:
Das Pulssymbol signalisiert
Aktualisierung
Kapazitätsmesswerte. Falls durch Störungen der
Messwert nicht aktualisiert werden kann, wird das
Pulssymbol ausgeblendet.
3. Starten eines manuellen Selbsttests durch Drücken
der Test-Taste „T". Während des Drückens der Taste
(> 1,5 s) werden alle für dieses Gerät verfügbaren
Display-Elemente angezeigt. Für die Dauer des Tests
blinkt der Schriftzug
Funktionsstörungen werden als Fehlercode ange-
zeigt. Die Alarmrelais werden dabei nicht geprüft
(Werkseinstellung). Im Menü „out" kann die
Einstellung so geändert werden, dass beim manuel-
len Selbsttest die Relais in den Alarmzustand wech-
seln.
4. Werkseinstellung auf Eignung prüfen. Sind die
Einstellungen für die überwachte Anlage geeignet?
5. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® am überwachten Netz ist z. B. mit ei-
nem dafür geeigneten Widerstand gegen Erde zu
prüfen.
8 isoUG425_D00220_03_Q_DEEN /03.2021
für ISOMETER® zuschal-
s
Ablauf kann bei
Isolationswiderstand
eine störungsfreie
der Widerstands-
„tES".
Commissioning
1. Check that the ISOMETER® is properly connected to
the system to be monitored.
2. Connect the supply voltage U
The device carries out a calibration, a self test and
adjusts itself to the IT system to be monitored. When
großen high system leakage capacitances are involved, this
procedure may take up to 4 min. The standard display
als then appears showing the present insulation resis-
tance, e.g.:
The pulse symbol signals an error-free update of the re-
und
sistance and capacitance measuring values. If the mea-
suring value cannot be updated due to disturbances,
the pulse symbol will be blanked.
3. Starting a manual self test by pressing the test but-
ton „T". Whilst the test button is pressed and held
down, all display elements available for this device
are shown. During the test, the „tES" symbol flashes.
Ermittelte
Any internal malfunctions detected are shown on the
display as error codes. The alarm relays are not che-
cked during the test (factory setting). The setting can
be changed in the „out" menu, so that the relays
switch into the alarm state during the manual self
test.
4. Check factory setting for suitability. Are the settings
suitable for the monitored installation?
5. Check the function using a genuine insulation fault.
Check the ISOMETER® in the system being monitored
against earth, e.g. via a suitable resistance.
to the ISOMETER®.
s
