Operating Manual DLS2
5 Installation
5.1 Sensormontage
Der Sensor benötigt eine 20x20mm 4-Kantschiene auf der er montiert wird (Bild 2).
Der Sensor wird über vier Gewindebohrungen M4 an einen Montagewinkel geschraubt.
Dieser wird anschliessend an der 4-Kantschiene des Drehrahmens befestigt.

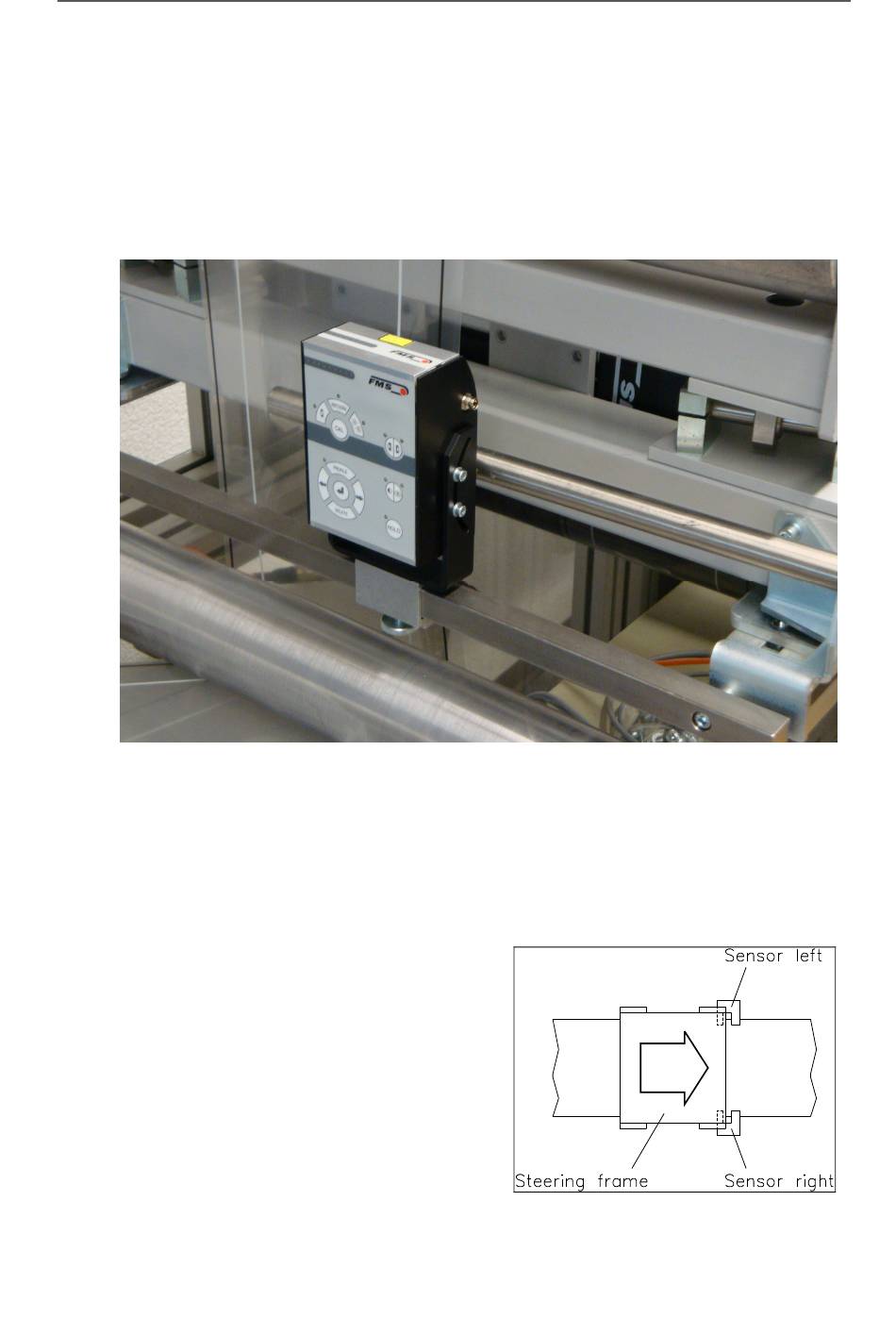

Bild 2: Montage des Sensors an der 4-Kant Schiene
Der DLS2 wird in einer fixen Distanz von 16mm vom Material entfernt montiert.
Der Sensor kann durch lösen der vier seitlichen Schrauben auf dem Fokusradius gedreht
werden. Dies kann bei reflektierendem Material bessere Ergebnisse liefern.
5.2 Rechte oder linke Sensorposition
Definition
Sensorposition:
Links
und
Laufrichtung der Materialbahn gesehen
(Bild 3). Die Laufrichtung ist bei FMS-
Drehramen
gekennzeichnet.
Der Liniensensor DLS2 kann an beiden
Seiten des Drehrahmens eingesetzt werden.
Er kann einen Ultraschal-Sensor US01 bzw.
US04B oder einen optischen Sensor AZS01
bzw.
AZS04A
Bahnlaufregler neu zu konfigurieren.
von
rechter
oder
rechts
sind
immer
immer
mit
einem
ersetzen
ohne
linker
in
Pfeil
den
Bild 3: Links/Rechts Definition
6
DLS2005
K100007e
