9 Profilmanagement
Einmal kalibrierte Material-Linien/Kanten-Kombinationen können beim DLS2 als
Profil abgespeichert werden. Die Profile beinhalten alle wichtigen Eigenschaften wie
Kontrast, Linienabmessungen, Katenbeschaffenheit usw.
Kombination. Dies erlaubt ein rascher und flexibler Einsatz der Produktionsanlage da
man bei wiederkehrenden Materialien auf diese Profile zurückgreifen kann und nicht
neue kalibrieren muss.
9.1 Profilbedienelemente
Die Tastenrose (siehe Bild 7) dient der
Handhabung der Profile. Die Profile können
über diese Tasten gespeichert, gelöscht oder
implementiert werden. Sobald man in die
Betriebsart
(durch 0.5 Sek. drücken der
zeigt die LED-Anzeige den Status der Profile
an (siehe Bild 8).
Die 9 Elemente auf der LED-Anzeige
repräsentieren je ein Profil. DLS2 kann somit
9 unterschiedliche Profile speichern. Der
Profilstatus wird über die Art und Weise, wie
die
LED
nachfolgende Tabelle zeigt die verschiedenen
Profilstadien an.
LED-Element
dunkel
blinkend
permanente leuchtend
„Profilmanagement"
leuchtet,
visualisiert.
Profilstatus
Profil nicht selektiert
Leerer Profilspeicherplatz
Selektierte Kalibrierungsdaten (Porfil)
der Material-Referenz-
wechselt
Taste)

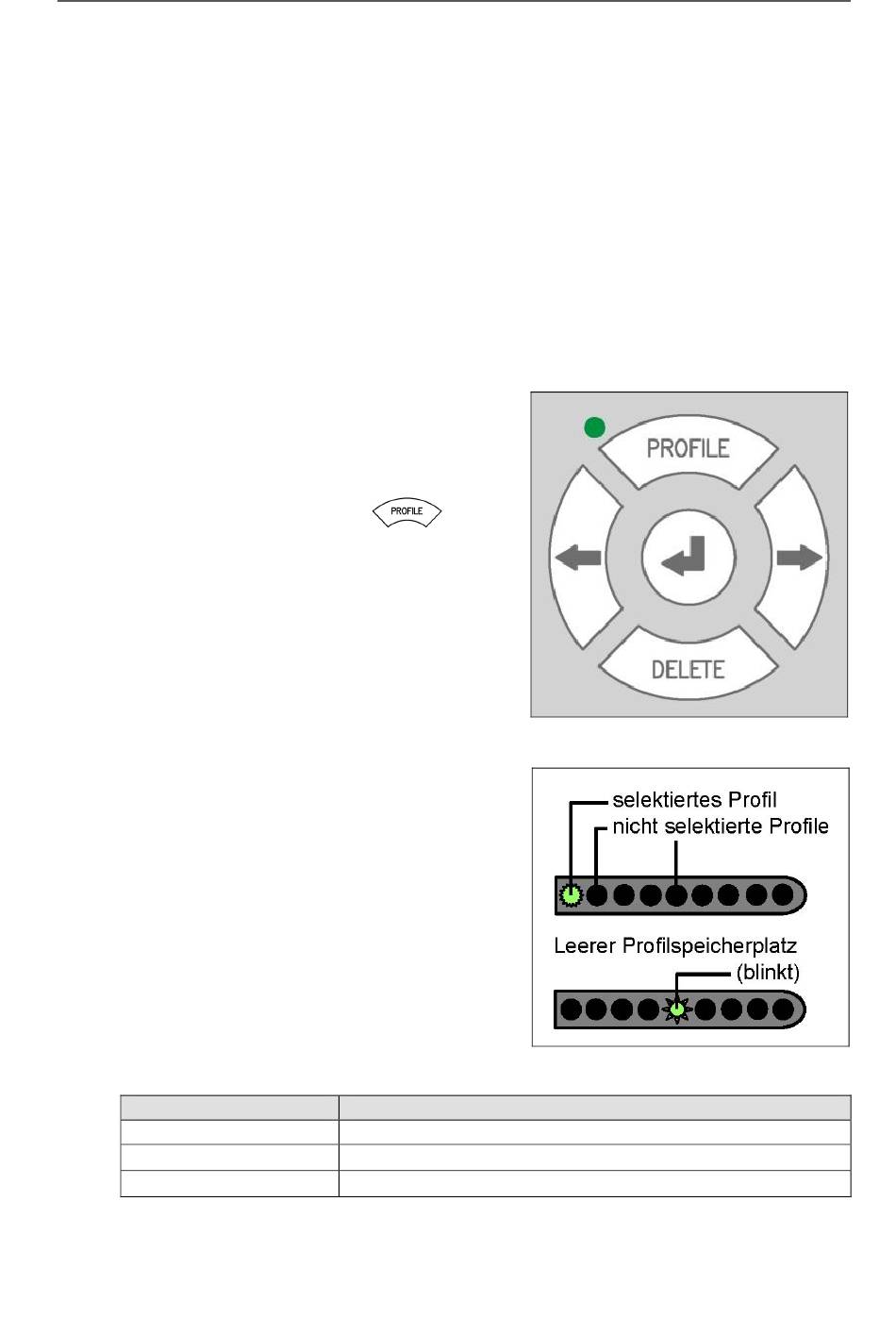

Bild 7: Profilmanagement
Die
Bild 8: Profilspeicherplätze
18
