Bedienungsanleitung AZS01B und AZS04B
5 Installation
5.1 Montage des Sensors
Der Sensor wird über zwei Gewindebohrungen M4 an einen Montagewinkel ge-
schraubt. Dieser wird anschliessend an der Schiene des Drehrahmens (bei manu-
eller Sensorverstellung) oder am Flansch der Lineareinheit (bei motorischer Sen-
sorverstellung) befestigt.
Der Montagewinkel ist je nach Systemkonfiguration (Drehrahmengrösse, manuelle
/ motorische Sensorverstellung, etc.) verschieden und muss separat bestellt wer-
den.
5.2 Elektrische Anschlüsse

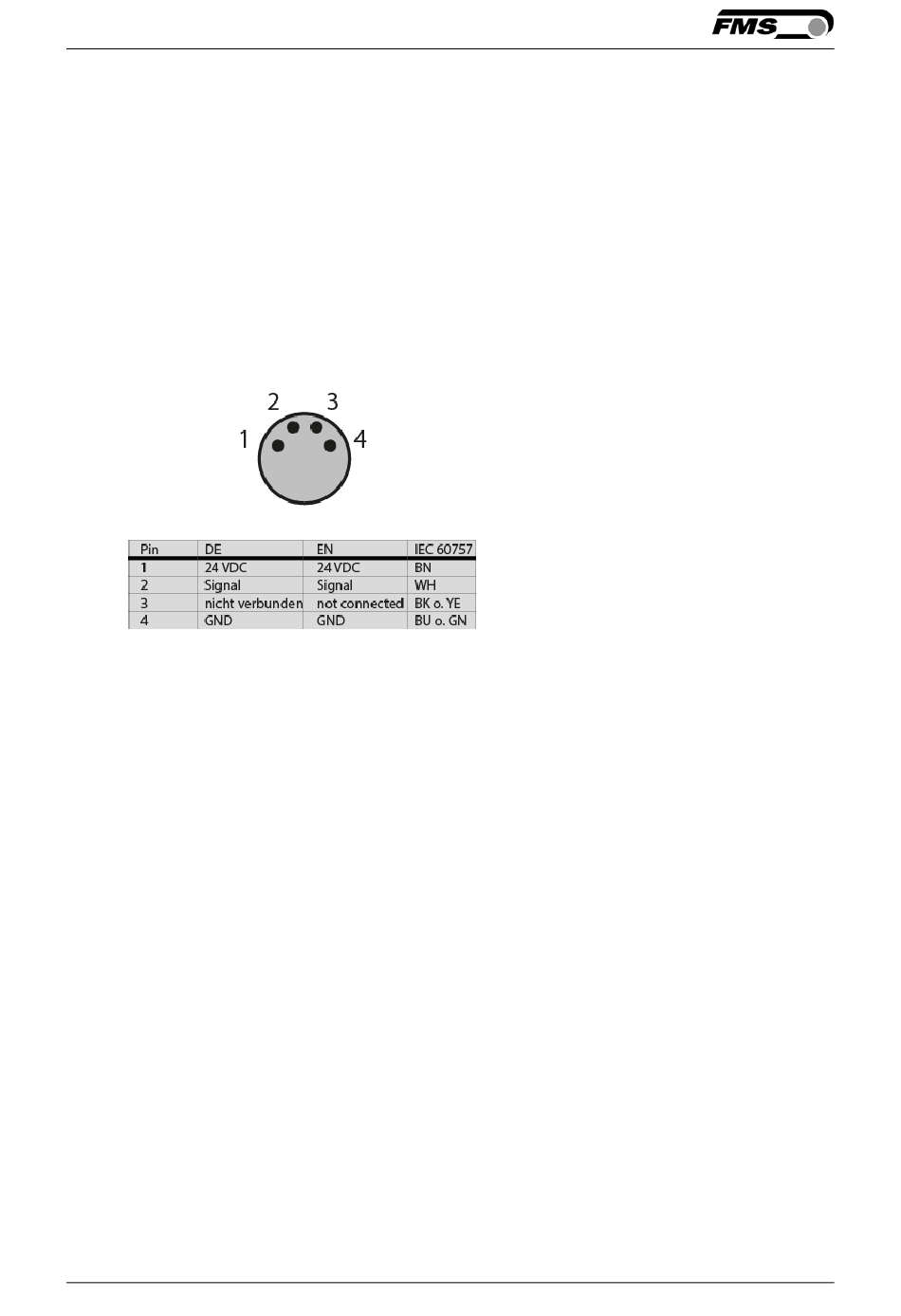

Bild 2: Sensoranschlüsse Stecker in der Frontansicht
Wird der Sensor in einem Drehrahmen FMS webMASTER mit einem integrierten
Bandzugregler verwendet, so ist er mit einem Signalkabel 4x0.14mm
chenden Länge verbunden. Auf der Seite des Drehrahmens werden 4-polige M8-
Stecker verwendet.
