Bedienungsanleitung

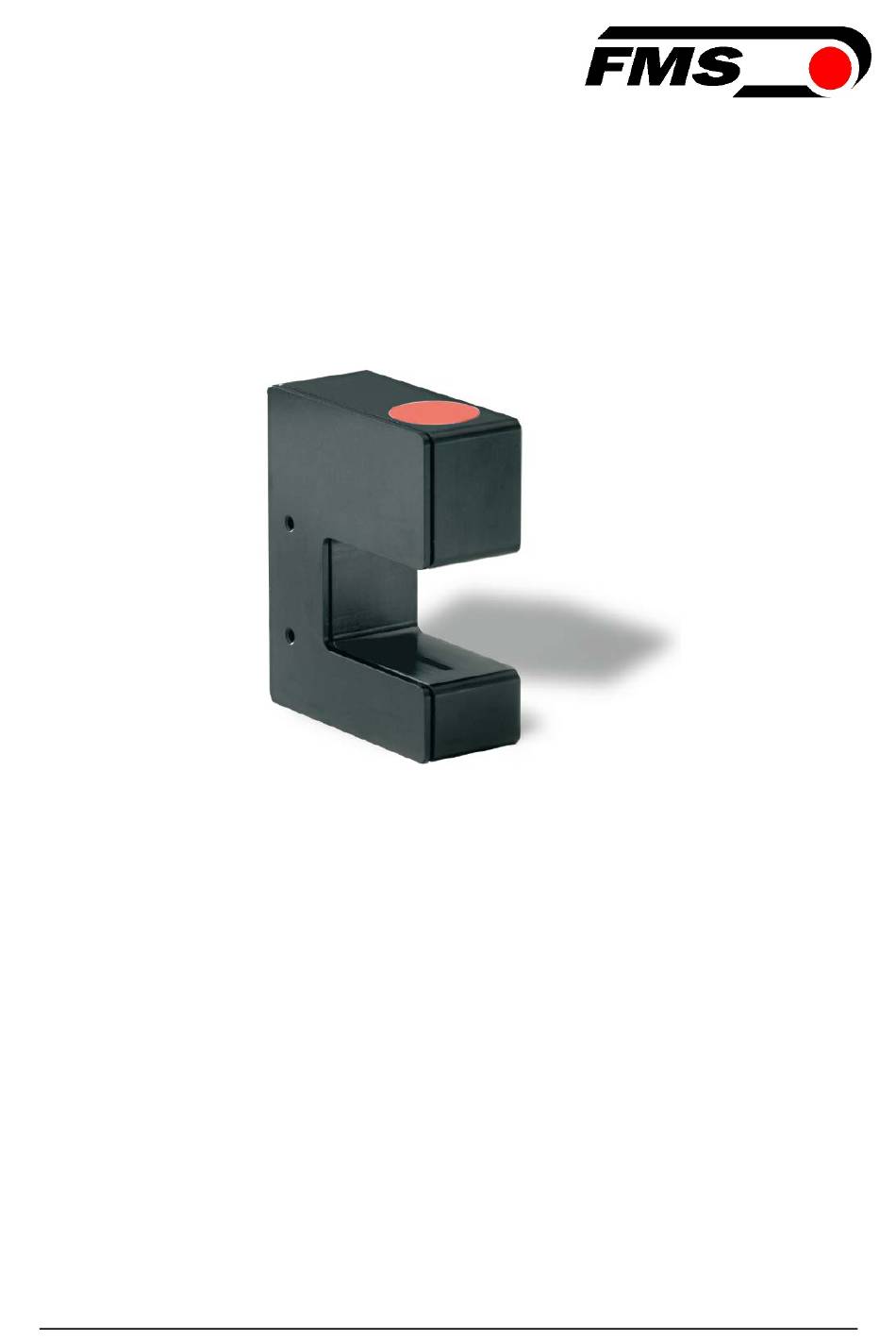

AZS01B und AZS04B BlueFlash
Optischer Kantensensor für Bahnlaufregelungen
Version 1.2
01/2017 NS
Diese Bedienungsanleitung ist auch in Englisch erhältlich.
Bitte kontaktieren Sie Ihren nächstgelegene FMS Vertretung.
This operation manual is also available in English.
Please contact your local FMS representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
Inhaltsverzeichnis
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS AZS01B
Inhaltszusammenfassung für FMS AZS01B
- Seite 1 Diese Bedienungsanleitung ist auch in Englisch erhältlich. Bitte kontaktieren Sie Ihren nächstgelegene FMS Vertretung. This operation manual is also available in English. Please contact your local FMS representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten. Inhaltsverzeichnis...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung AZS01B und AZS04B Sicherheitshinweise ................... 3 1.1 Darstellung der Sicherheitshinweise Funktionsweise ................... 4 Abmessungen ..................... 5 Montagevorbereitungen ................6 4.1 Montagebedingungen Installation ....................7 5.1 Montage des Sensors 5.2 Elektrische Anschlüsse Bedienung ....................8 6.1 Sensorlage 6.2 Sensoren ausrichten Fehlersuche .................... -
Seite 3: Sicherheitshinweise
Bedienungsanleitung AZS01B und AZS04B 1 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzu- halten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhal- ten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifi- zierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefähr-... -
Seite 4: Funktionsweise
AZS-Sensoren deutliche Vorteile gegenüber Ultra- schallsensoren. Die Sensoren sind werksseitig abgeglichen, so dass keine weite- ren Vor-Einstellungen nötig sind. Zwei Baugrössen decken einen breiten Bereich von Materialbreiten ab. Sie sind mit der gesamten Palette von FMS Bahnlaufreg- lern und Drehrahmen verwendbar. 14.08.2018... -
Seite 5: Abmessungen
Bedienungsanleitung AZS01B und AZS04B 3 Abmessungen Bild 1: AZS01B Bild 1a: AZS04B Sensor AZS01B AZS04B (A) Gabelweite 1.18“ 3.54“ (B) Gabeltiefe 0.98“ 3.15“ (C) Höhe 3.35“ 5.71“ (D) Länge 2.76“ 4.92“ (F) Bohrungsabstand 1.18“ 1.18“ 14.08.2018... -
Seite 6: Montagevorbereitungen
Bedienungsanleitung AZS01B und AZS04B 4 Montagevorbereitungen 4.1 Montagebedingungen Die AZS Materialsensoren sind im Sinne der EG-Richtlinien 2006/42/EG, Artikel 2 als „unvollständige Maschine“ definiert. Bei der Montage der Sensoren müssen folgende Bedingungen erfüllt sein damit es ordnungsgemäss funktioniert und ohne Beeinträchtigung der Sicherheit und Gesundheit von Personen in eine Ma-... -
Seite 7: Installation
5.2 Elektrische Anschlüsse Bild 2: Sensoranschlüsse Stecker in der Frontansicht Pin_Assignement.ai Wird der Sensor in einem Drehrahmen FMS webMASTER mit einem integrierten Bandzugregler verwendet, so ist er mit einem Signalkabel 4x0.14mm der entspre- chenden Länge verbunden. Auf der Seite des Drehrahmens werden 4-polige M8- Stecker verwendet. -
Seite 8: Bedienung
Bedienungsanleitung AZS01B und AZS04B 6 Bedienung Sensorlage Definition von linker oder rechter Sensor: Links und rechts sind immer in Laufrichtung der Bahn gesehen. Bild 3: Lage der Sensoren bezogen auf die Materialbahn K400005d Material Einlaufseite Material Auslaufseite Bewegungsrichtung des Materials 4... -
Seite 9: Sensoren Ausrichten
Bedienungsanleitung AZS01B und AZS04B 6.2 Sensoren ausrichten Ausrichtung der Sensorachse zur Materialbahn Bild 4: Materialkante Mittelachse Erfassungsbreite Abweichung Materialkante Erfassungsbreite Positionierungsmarken 1. Rändelmutter lösen 2. Material in Gabelöffnung des Sensors positionieren. 3. Sensorachse auf Materialkante ausrichten. Die Sensoren können mittels Positio- nierungsmarken einfach und präzise auf die Referenzkante des Materials ausge-... -
Seite 10: Fehlersuche
Sensor korrekt anschliessen gem. wegt sich nicht BKS ist nicht richtig an- Klemmenplan und Montageanlei- geschlossen tung Kein Signal; Kabel- Kabel ersetzen oder Sensor an FMS bruch einschicken Kein Signal; Sensorde- Sensor an FMS einschicken; ande- fekt ren Sensor verwenden... -
Seite 11: Technische Daten
Bedienungsanleitung AZS01B und AZS04B 8 Technische Daten Parameter AZS01B.M8 / AZS04B.M8 Erfassungsbreite 16 mm Auflösung 0.06 mm Messrate 2 ms Linearität ±0.05% @ -10 bis 50°C Ausgangssignal 0 bis 10 VDC Spannungsversorgung 24VDC (18 bis 30VDC) Anschluss 4-Pol M8-Stecker Temperaturbereich -10 bis 50°C... - Seite 12 Bedienungsanleitung AZS01B und AZS04B FMS Force Measuring Sys- FMS USA, Inc. FMS (UK) FMS (Italy) tems AG 2155 Stonington Avenue Aspstrasse 6 Aspstrasse 6 Aspstrasse 6 Suite 119 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 Tel.
