Montage- und Bedienungsanleitung

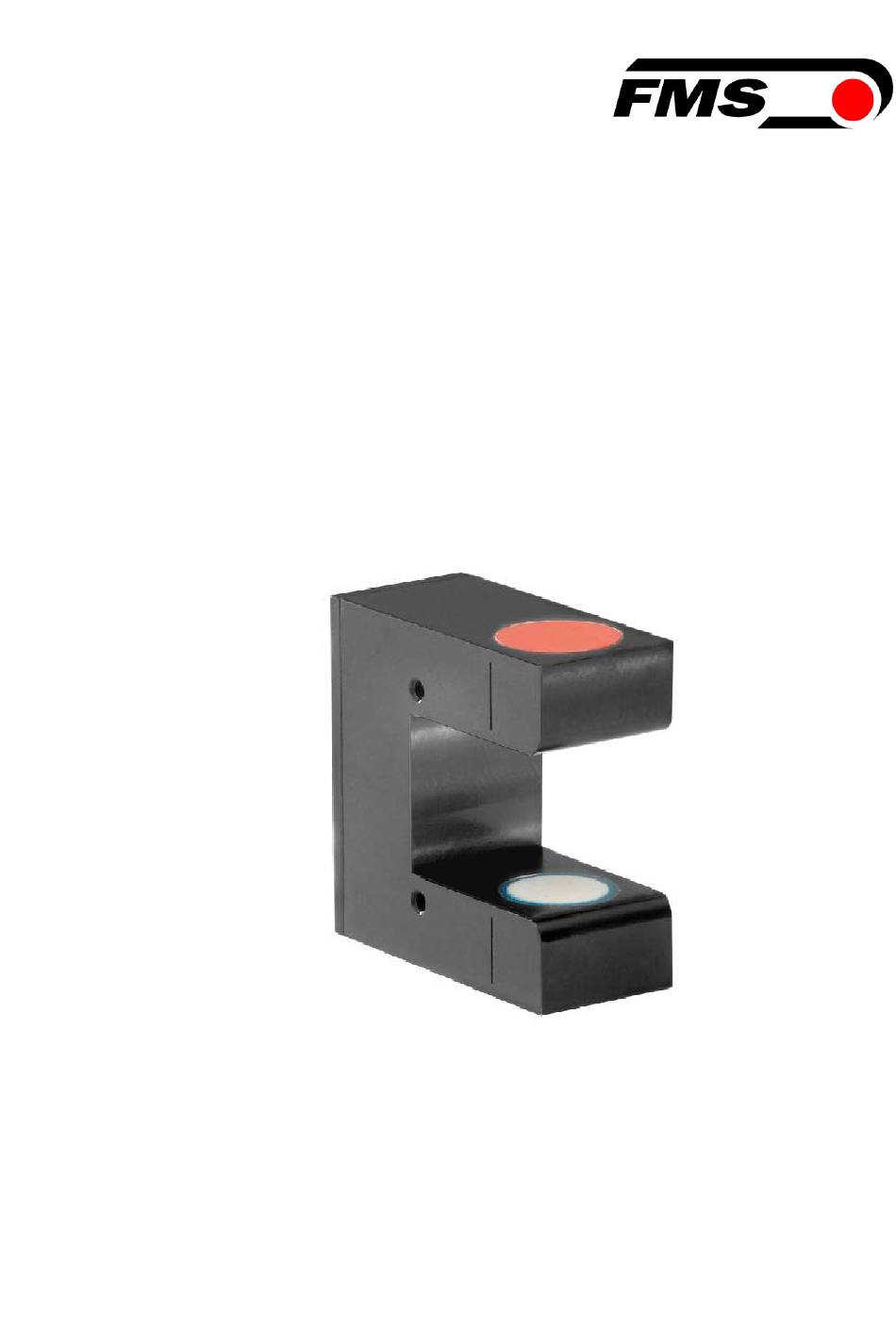

US01B.M8 / US04B.M8
Ultraschallsensoren für Bahnlaufregelung
Dokumenten Version
2.80
Veröffentlicht / Autor
02/2017 / NS
This operation manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS US01B.M8
Inhaltszusammenfassung für FMS US01B.M8
- Seite 1 US01B.M8 / US04B.M8 Ultraschallsensoren für Bahnlaufregelung Dokumenten Version 2.80 Veröffentlicht / Autor 02/2017 / NS This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 3 Darstellung der Sicherheitshinweise ....................3 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......3 ... -
Seite 3: Sicherheitshinweise
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden. -
Seite 4: Allgemeine Sicherheitshinweise
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 2.2 Allgemeine Sicherheitshinweise Die Sensoren dürfen weder bei der Montage noch im späteren Betrieb Belastungen ausgesetzt werden, die ausserhalb der spezifizierten Werte liegen Die Sensoren-Anschlussteile müssen korrekt gestaltet sein. Es sind die empfohlenen Montageschrauben zu verwenden. -
Seite 5: Produktinformationen
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 3 Produktinformationen 3.1 Funktionsweise Die Ultraschallsensoren haben einen weiten Erfassungsbereich und eignen sich vorzüglich zur Verarbeitung bandförmiger Materialien. Die damit abdeckbare Materialpalette ist gross. Ausnahmen bilden schalldurchlässige Stoffe wie grobmaschige Textilien oder Netze. Die wesentlichen Vorteile der Sensoren liegen in der sicheren Erkennung von transparenten Folien. -
Seite 6: Lieferumfang
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 Tabelle 1: Bemassung Bezeichnungen Position Beschreibung LED im Steckeranschluss Markierung Mitte des Erfassungsbereiches Markierung Mitte des Erfassungsbereiches Ultraschall-Sender Tabelle 2: Beschreibung 3.3 Lieferumfang 3.3.1 beinhaltet Sensor, Bedienungsanleitung 3.3.2 nicht beinhaltet Befestigungsschrauben, Unterlegscheiben, Halterungen, Kabel... -
Seite 7: Montage
Der Montagewinkel ist je nach Systemkonfiguration (Drehrahmengrösse, manuelle / motorische Sensorverstellung, etc.) verschieden und muss separat bestellt werden. Wird der Sensor in einem Rahmen der Baureihen FMS-webMASTER mit einem integrierten Bandzugregler verwendet, so ist er mit einem Signalkabel 4x0.14mm entsprechenden Länge verbunden. Auf der Seite des Drehrahmens werden 4-polige M8- Stecker verwendet. -
Seite 8: Bedienung
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 5 Bedienung 5.1 Sensorlage Definition von linker oder rechter Sensor: Links und rechts sind immer in Laufrichtung der Bahn gesehen. Abbildung 3: Bezeichnungen und Sensorlage BKS_309.ai Bezeichnungen Position Beschreibung Einlaufseite Auslaufseite Laufrichtung des Materials... -
Seite 9: Ausrichten Der Sensoren
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 5.2 Ausrichten der Sensoren Abbildung 4: Ausrichten der Sensoren BKS_309.ai Bezeichnungen Position Beschreibung Materialkante Sensorachse Abweichung der Bahnkante von der Sensorachse Erfassungsbereich des Sensors Markierung Mitte des Erfassungsbereiches Tabelle 4: Beschreibung Rändelmutter lösen Material in Gabelöffnung des Sensors positionieren. -
Seite 10: Fehlersuche Und -Behebung
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 6 Fehlersuche und -behebung Ursachen und mögliche Fehlerbehebung Fehlerbeschreibung Ursache Behebung Eingeschränkter Die Kante hat sich Sensor genauer auf Kante Regelbereich aus dem ausrichten. Sensorerfassungs- bereich herausbewegt Sporadische Aktiver Sender/Empfängerseite Regelunterbrüche Sensorbereich ist des Sensors mit feuchten schmutzig, Lappen reinigen. -
Seite 11: Technische Daten
Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 7 Technische Daten Technische Daten Parameter US01B.M8 / US04B.M8 Erfassungsbreite 8 mm Auflösung 0.2 mm Messrate 2 ms Ausgangssignal 0 bis 10 VDC 0V bei abgedecktem Erfassungsbereich 10V bei freiem Erfassungsbereich bei 5V leuchtet die LED... - Seite 12 Montage- und Bedienungsanleitung US01B.M8 / US04B.M8 FMS Force Measuring FMS USA, Inc. FMS (UK) FMS Italy Systems AG 2155 Stonington Avenue Highfield, Atch Lench Via Baranzate 67 Aspstrasse 6 Suite 119 Road 8154 Oberglatt Hoffman Estates,, IL Church Lench 20026 Novate...
