8.3 Materialkantenerkennung
Diese Betriebsart ermöglicht das Erkennen von Materialkanten oder sehr breiten Linien.
Eine Kante wird nur als solche erkannt, wenn definierte Grenzwerte nicht verletzt
werden:
1. Der absolute Kontrast darf nicht kleiner als 50% von der der Referenzkante sein.
2. Die Steilheit beim Kontrastwechsel an der Kante darf nicht kleiner als 50% zur
Referenzkante sein
3. Die Kontrastwechselrichtung muss mit der Referenzkante übereinstimmen.
Die Betriebsart Kantenerkennung kann mit
LED rechts von der Taste leuchtet als Bestätigung dass die Betriebsart aktiviert wurde.
Betriebsart

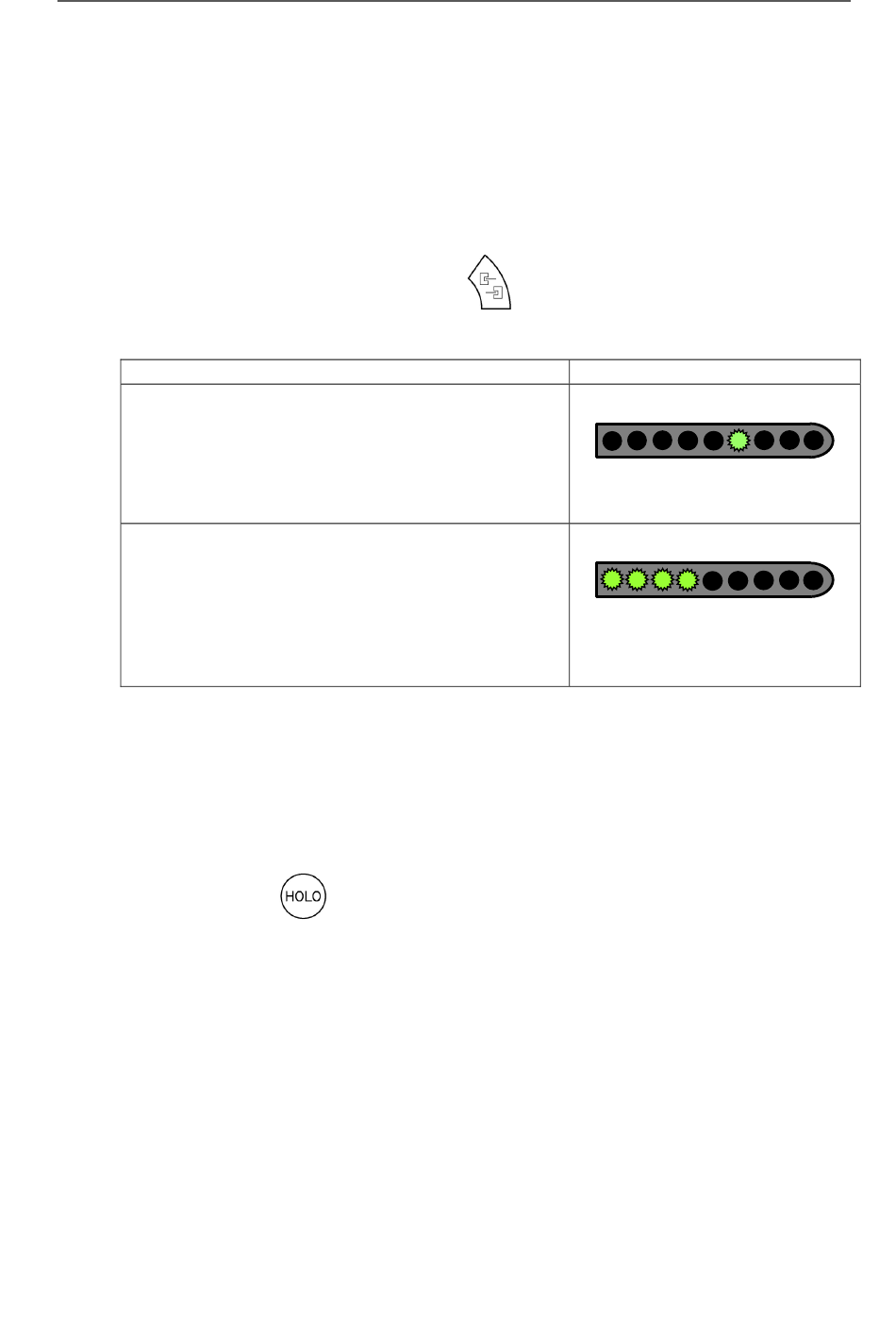

Die Linien- oder Musterposition wird mit einer
leuchtenden LED angezeigt die sich in der Anzeige
entsprechen seiner Position im
Sensorerfassungsbereichs bewegt. Leuchtet gar
keine LED, erkennt der Sensor keine Linie.
Die Kantenposition in Bezug auf den
Sensorerfassungsbereichs wird mit einer
Balkendarstellung angezeigt. Die LEDs werden von
links nach rechts der Reihe nach eingeschaltet.
Leuchtet gar keine LED, erkennt der Sensor keine
Kante.
8.4 Erkennung von Hologrammen
Bei Materialien mit Hologrammen sind die Anforderungen an die
Beleuchtungseigenschaften anders als bei normal bedruckten Materialien. Diesem
Umstand wird mit einer dedizierten Betriebsart für Hologramme Rechnung getragen.
Durch drücken der
Die LED über der Taste signalisiert, dass der Modus Hologrammerkennung gewählt
wurde. Eine Umschaltung in die Hologrammerkennung bedingt eine Neukalibrierung
des DLS2 sofern kein Profil für diese Material-Referenz-Kombination vorliegt. Die
Kalibrierung im Hologrammerkennungsmodus erfolgt wie unter Kapitel 7.6
beschrieben.
8.5 Mustererkennung
Diese Betriebsart ist nicht implementiert.
Taste wird der Sensor auf diesen speziellen Betrieb umgestellt.
16
Taste eingestellt werden. Die kleine
LED -Anzeige
←
in Bewegung
←
in Bewegung
→
→
