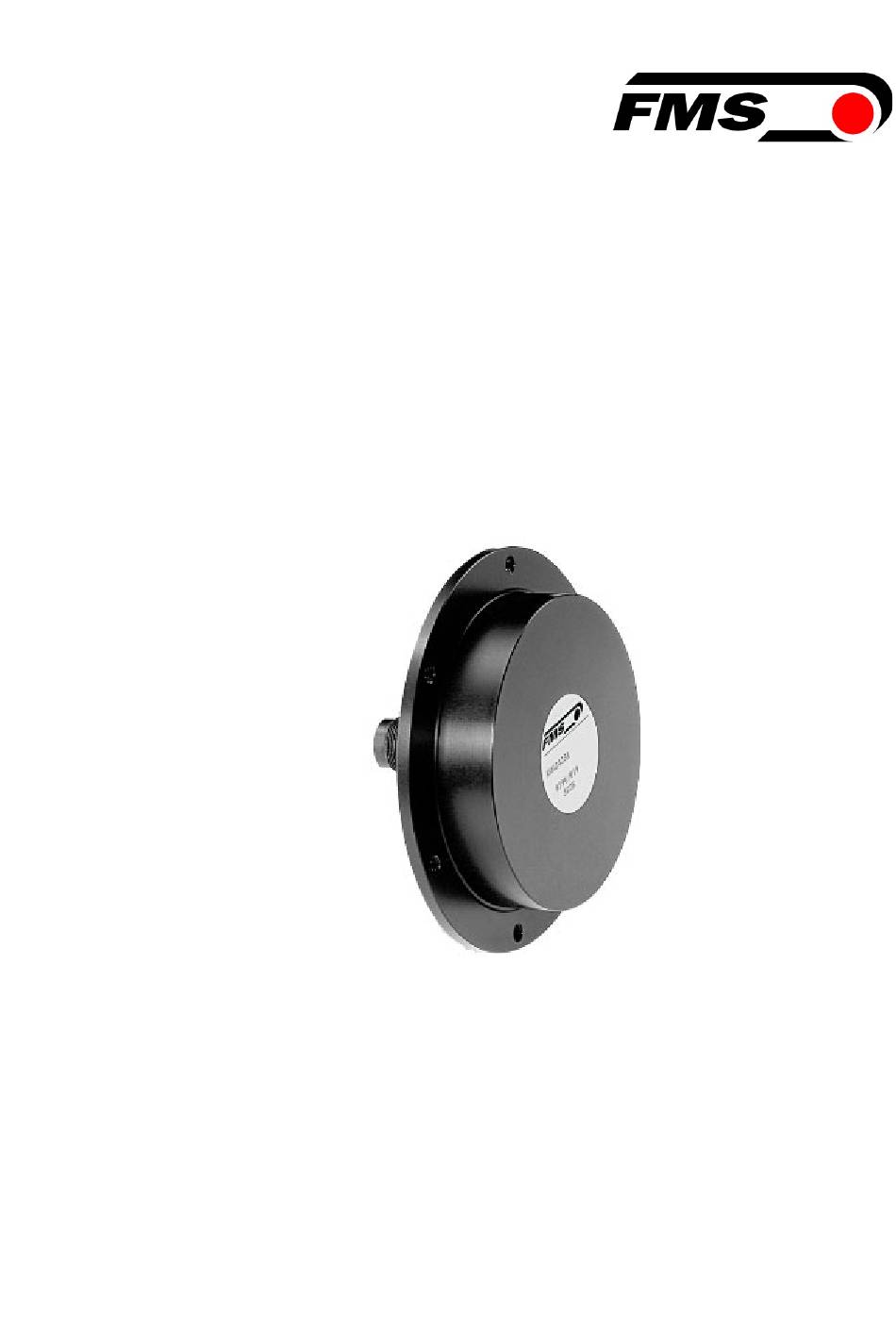

- Seite 1 Montageanleitung RMGZ800A Schwerlast-Kraftaufnehmer für Seilrolle Dokumenten Version 2.00 Erstellt 11/2019 NS This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Montageanleitung RMGZ800A 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 3 Darstellung der Sicherheitshinweise ....................3 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......3 2.1.2 Hinweis für die einwandfreie Funktion ................... 3 Allgemeine Sicherheitshinweise ......................3 PRODUKTINFORMATIONEN ........................ -
Seite 3: Sicherheitshinweise
Montageanleitung RMGZ800A 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden. -
Seite 4: Produktinformationen
Montageanleitung RMGZ800A 3 Produktinformationen 3.1 Produktbeschreibung Die Kraftaufnehmer der RMGZ800-Baureihe werden zur Messung des Materialzugs in drahtartigen Materialien eingesetzt. Auf den rotierenden Flansch kann eine Vielzahl von standardisierten Seilrollen montiert werden. Die Montage des Kraftaufnehmers am Maschinenrahmen erfolgt über eine Bohrung mit Keilnut. Die Kraftaufnehmer der RMGZ800-Baureihe können sowohl in statischen Anwendungen als auch rotierenden... -
Seite 5: Bestellcode
Montageanleitung RMGZ800A Optionen Rechtwinkliger, statt gerader Anschlussstecker im Lieferumfang Temperaturbereich bis 120°C Gerader, wasserdichter Anschlussstecker Beständigkeit gegen aggressive Medien, speziell Säuren (bitte Zusammensetzung angeben) bis 120°C Zubehör Vorkonfektioniertes Kabel (Länge angeben) mit Anschlussstecker (gerade oder rechtwinklig) 3.5 Bestellcode Abbildung 2: Bestellcode Datenblatt_RMGZ800_Baureihe.indd... -
Seite 6: Montage
Montageanleitung RMGZ800A 4 Montage 4.1 Vorbereitung Die Kraftaufnehmer sind im Sinne der EG-Richtlinien 2006/42/EG, Artikel 2 als „unvollständige Maschine“ definiert. Bei der Montage der Kraftaufnehmer müssen folgende Bedingungen erfüllt sein damit die ordnungsgemässe Funktion gewährleistet ist und der Einbau ohne Beeinträchtigung der Sicherheit und Gesundheit von Personen in eine Maschine erfolgen kann: Die Kraftaufnehmer dürfen weder bei der Montage noch im... -
Seite 7: Montage Bei Rotierenden Anwendungen
Montageanleitung RMGZ800A 4.3 Montage bei rotierenden Anwendungen Abbildung 3: rotierende Anwendungen RMGZ400C_BA_Manual.ai In rotierenden Anwendungen (z.B. in Verseilmaschinen) werden die Kraftaufnehmer so installiert, dass eine Kompensation der Zentrifugalkräfte stattfindet. Bei der RMGZ800 Baureihe wird das dadurch erreicht, dass man den roten Punkt des Kraftaufnehmers parallel zur Drehachse der Verseilmaschine und in Richtung der positiven Kraftkomponente ausrichtet. -
Seite 8: Elektrischer Anschluss
Montageanleitung RMGZ800A Positionierstiftes richtet sich nach der Kraftrichtung: Wirkt die Kraft in Richtung des roten Punktes, ergeben sich positive Werte am Ausgang des Messverstärkers. Abbildung 4: statische Anwendungen RMGZ400C_BA_Manual.ai 4.5 Elektrischer Anschluss Die Verbindung zwischen Kraftaufnehmer und Messverstärker wird mit einem 4x0.25mm... -
Seite 9: Technische Daten
Montageanleitung RMGZ800A 5 Technische Daten Bezeichnungen Empfindlichkeit 1.8mV/V Toleranz der Empfindlichkeit <± 0.2 % Genauigkeitsklasse ± 0.5% (F Nenn Temperaturkoeffizient ±0.1% / 10K Temperaturbereich –10 bis +60°C Eingangswiderstand 350 Ω Speisespannung 1 bis 7 VDC Überlastsicherung 10-fache Nennkraft F Nenn Werkstoff Messkörper... -
Seite 10: Bemassung
Montageanleitung RMGZ800A 6 Bemassung Abbildung 6: Bemassung RMGZ800A_BA_Manual.ai 12.12.2019... - Seite 11 Montageanleitung RMGZ800A 12.12.2019...
