4 Installation
4.1 Sensormontage
Der Sensor benötigt eine 20x20mm 4-Kantschiene auf dem er montiert wird (Bild 2).
Der Sensor wird über zwei Gewindebohrungen M4 an einen Montagewinkel
geschraubt. Dieser wird anschliessend an der Schiene des Drehrahmens befestigt.

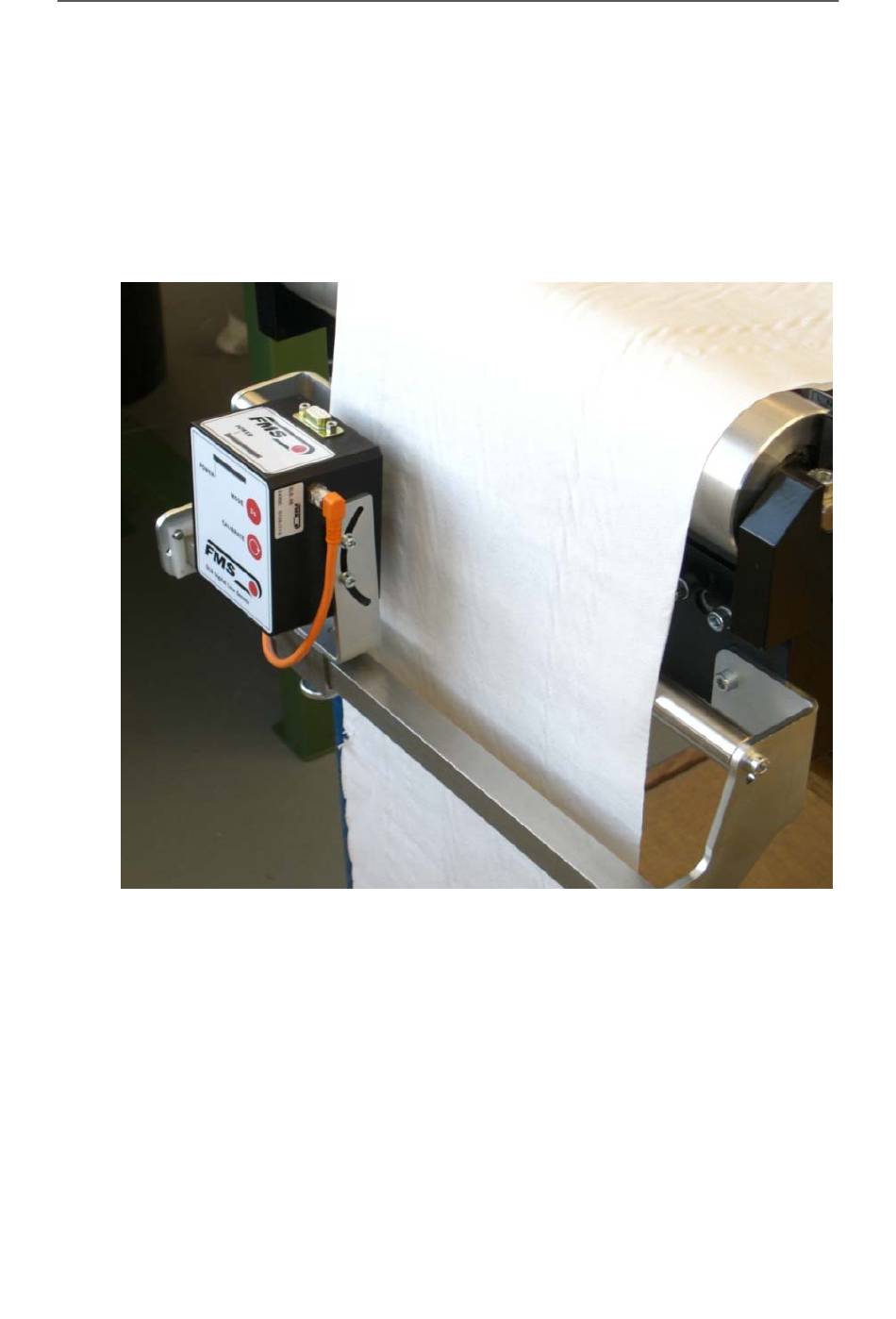

Bild. 2: Montage des Sensors an der 4-Kant Schiene
Der DLS wird in einer fixen Distanz (16mm) vom Material entfernt montiert.
Idealerweise wird eine Walze mit sehr kleiner Umschlingung oder eine Stange zur
Stabilisierung des Materials an der Ausgangsrolle des Drehrahmens verwendet. Diese
Walze oder Stange stabilisiert das Material und gewährleistet, dass die Distanz zischen
Sensor und Material konstant bleibt (Fokusdistanz). Siehe Bild 2.
5
