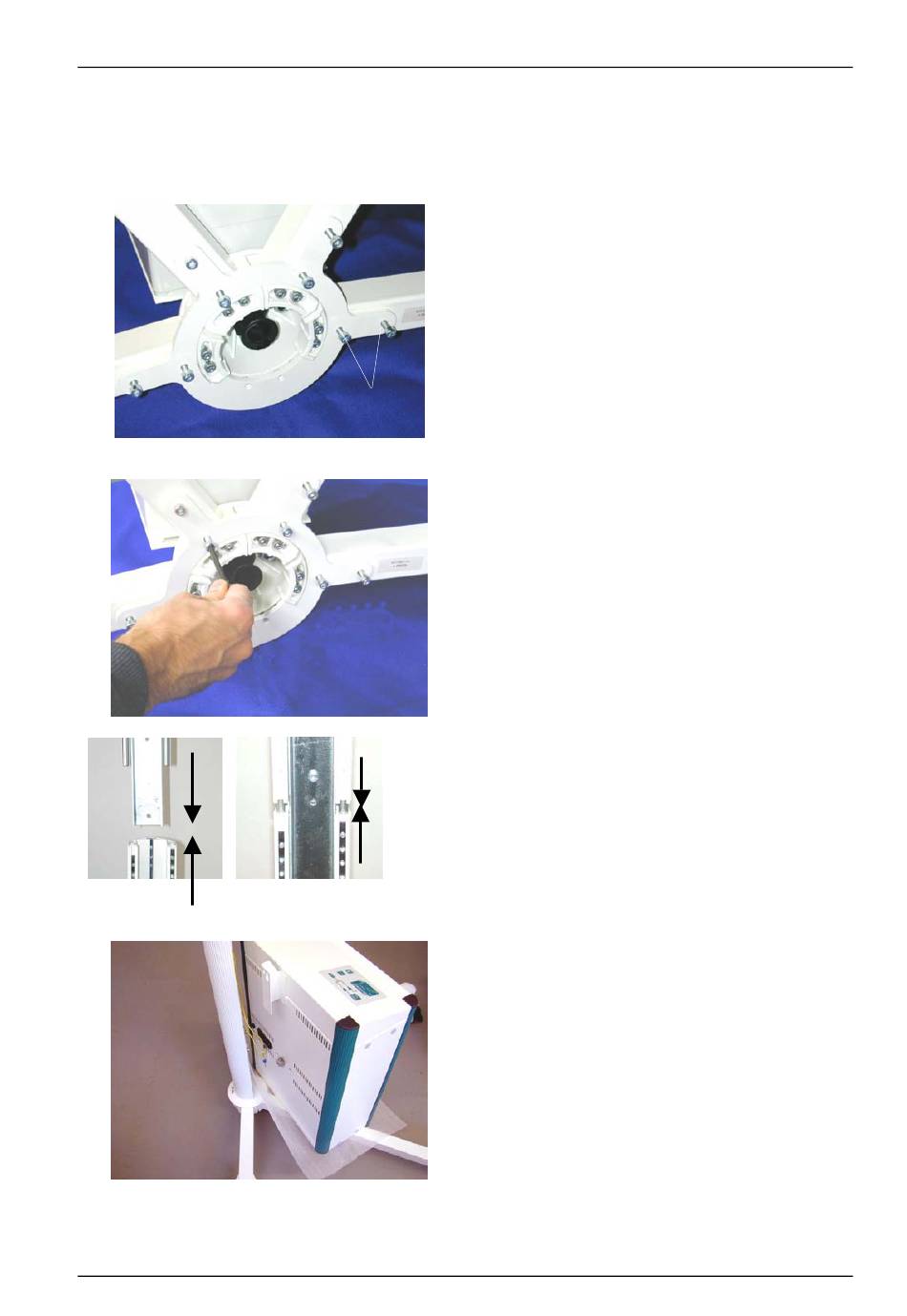

5. Montage des Stativrohres am Stativfuß
L
L
Vor der Montage eines jeden Fußes zwei Schrau-
ben 1 lösen. Die vier Füße einfügen und mit den
Schrauben fixieren (nicht festschrauben!)
Bei der Montage des Stativfußes nach mitgelieferter
K
Skizze und Abbildung vorgehen.
L = lange Stativfüße
K = kurze Stativfüße
K
1
Achtung!
Nachdem die Füße fixiert wurden, alle sechzehn
Schrauben gleichmäßig festziehen!
Beide Rohre nach Abbildung auf Anschlag zusam-
menschieben.
Anklemmen der Batterieeinheit
Nach der Montage des Stativfußes die Batterieein-
heit auf den Stativfuß stellen. Dabei die mitgeliefer-
te Unterlage verwenden.
Bemerkung:
Wegen des Gewichts der Batterieeinheit und um
diese nicht zu beschädigen, wird empfohlen,
diese Arbeit von zwei Personen durchzuführen.
Ausgabe 08
17.11.2004 / Bak Seite 8/26
