Notstromleuchte
X
3
3
+

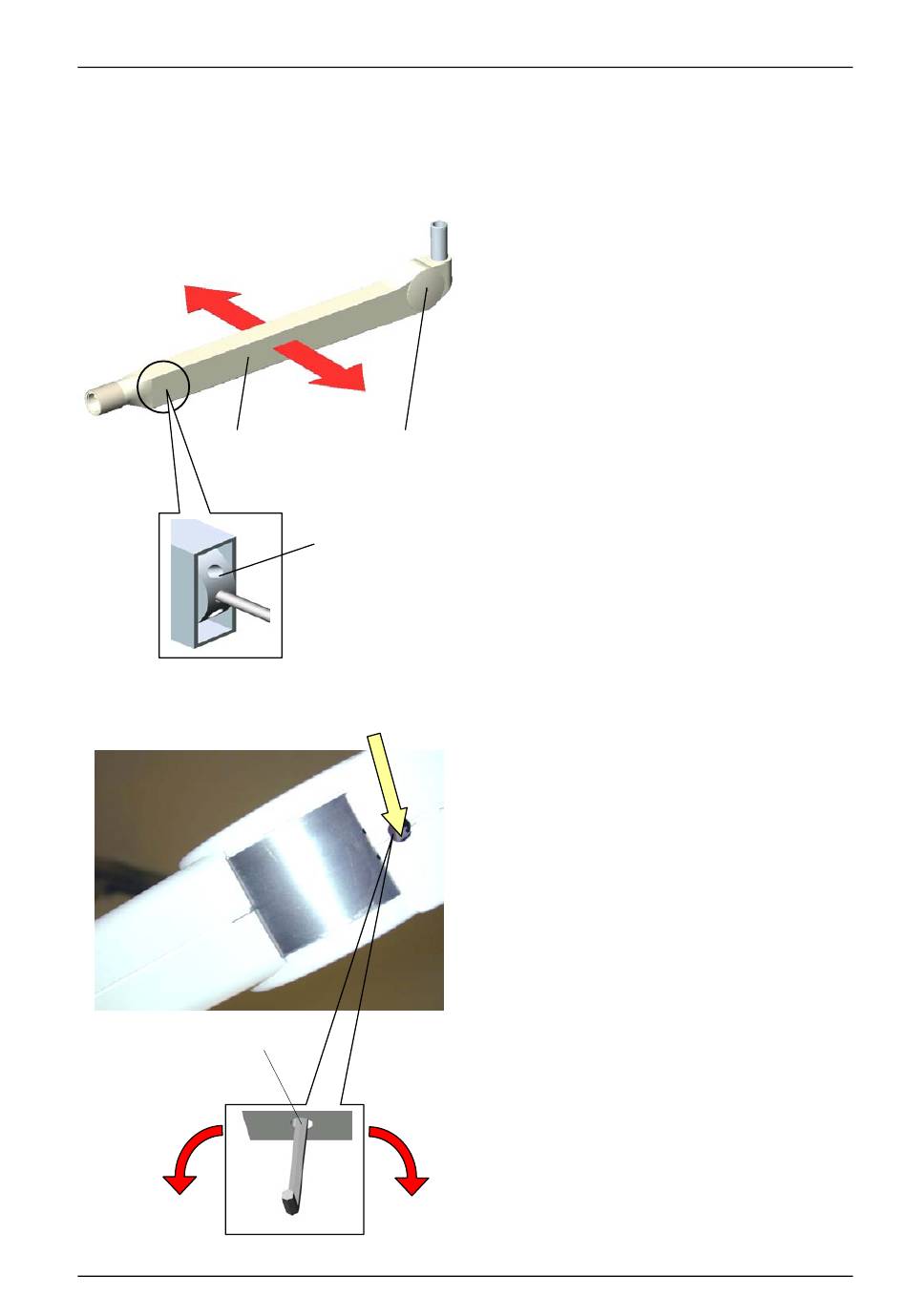

8. Einstellung des Federarmes
4
5
Bohrung 6
-
SW5
Ausgabe 08
Höheneinstellung
Im Lieferzustand ist der Federarm in der horizonta-
len Position eingestellt.
Der Federarm bietet die Möglichkeit, den Höhenhub
auf 45 Grad nach oben einzustellen.
Achtung!
Bauseitige Spannungsversorgung spannungs-
los schaffen, gegen Wiedereinschalten sichern.
•
Das Tragarmsystem spannungslos schalten,
Netzstecker ziehen und gegen Wiedereinschal-
ten sichern.
•
Die zwei Kreuzschlitzschrauben 4 herausdre-
hen und die Verkleidungen 3 abnehmen.
•
Unter der Verkleidung wird in der gezeigten
Einzelheit X die Einstellmutter sichtbar.
•
Die Einstellmutter 5 in der Einstellöffnung mit
dem beiliegenden Metallstift einstellen.
•
Die Verkleidungen 3 aufsetzen und die zwei
Kreuzschlitzschrauben 4 eindrehen.
•
Den sicheren Sitz der Verkleidungen 3 prüfen.
Einstellung der Federkraft
Hinweis:
Die Federkraft muss so eingestellt werden, dass
der Federarm mit Leuchte / Endgerät in jeder
gewünschten Position stehen bleibt.
•
Sechskantschlüssel SW5 in die Bohrung 6 ste-
cken.
Der Federarm sinkt ab, die Federkraft ist zu ge-
ring:
•
Die Einstellschraube nach links in Richtung +
drehen (gegen den Uhrzeigersinn).
Der Federarm steigt nach oben, die Federkraft
ist zu hoch:
•
Die Einstellschraube nach rechts in Richtung –
drehen .
Falls die Leuchte nach der Einstellung der Fe-
derkraft nicht mehr in der gewünschten Position
stehen bleibt, müssen die Federn durch einen
Service-Techniker ausgewechselt werden
17.11.2004 / Bak Seite 17/26
Dr. Mach
Leuchten + Technik
