Notstromleuchte
Typ ..........................................................................OPSV/WG/24-170/3
Schutzart .................................................................IP 20 Einsatz nur in trockenen Räumen
Schutzklasse ...........................................................I.
Isolation E – A .........................................................VDE 0551
Leistung...................................................................170W
Eignung für Dr. Mach Leuchten...............................Mach 380; Mach M3; Trigenflex; Triaflex
Netzspannung .........................................................230 V, 50/60 Hz; 120V 50/60 Hz
Ausgangsspannung.................................................24 V AC/DC, einstellbar +/- 5%
Batterie ....................................................................24V / 27 Ah, Typ FG 22703
Lebensdauer ...........................................................ca. 10 Jahre nach EUROBAT
Max. Umgebungstemperatur...................................-10°C bis +25°C
Schaltstellung ..........................................................Normalbetrieb / Testbetrieb
Sicherung – Netz 230V ...........................................T 1,6A
Sicherung – Netz 120V ...........................................T 3,25A
Sicherung – Batterie................................................T 10A
Sicherung – Überlast ..............................................Thermosicherung 100 °C reversibel in Trafo
Gewicht ...................................................................37 kg
Bildzeichen mit Bedeutungsangaben
Bildzeichen
~
!
20. Technische Daten
Typenschild
IEC-Publikation
IEC 417-5032
IEC 417-5031
IEC 417-5019
IEC 348
IEC 417-5008
IEC 417-5007
IEC 417-...
IEC 878-02-02
Ausgabe 08

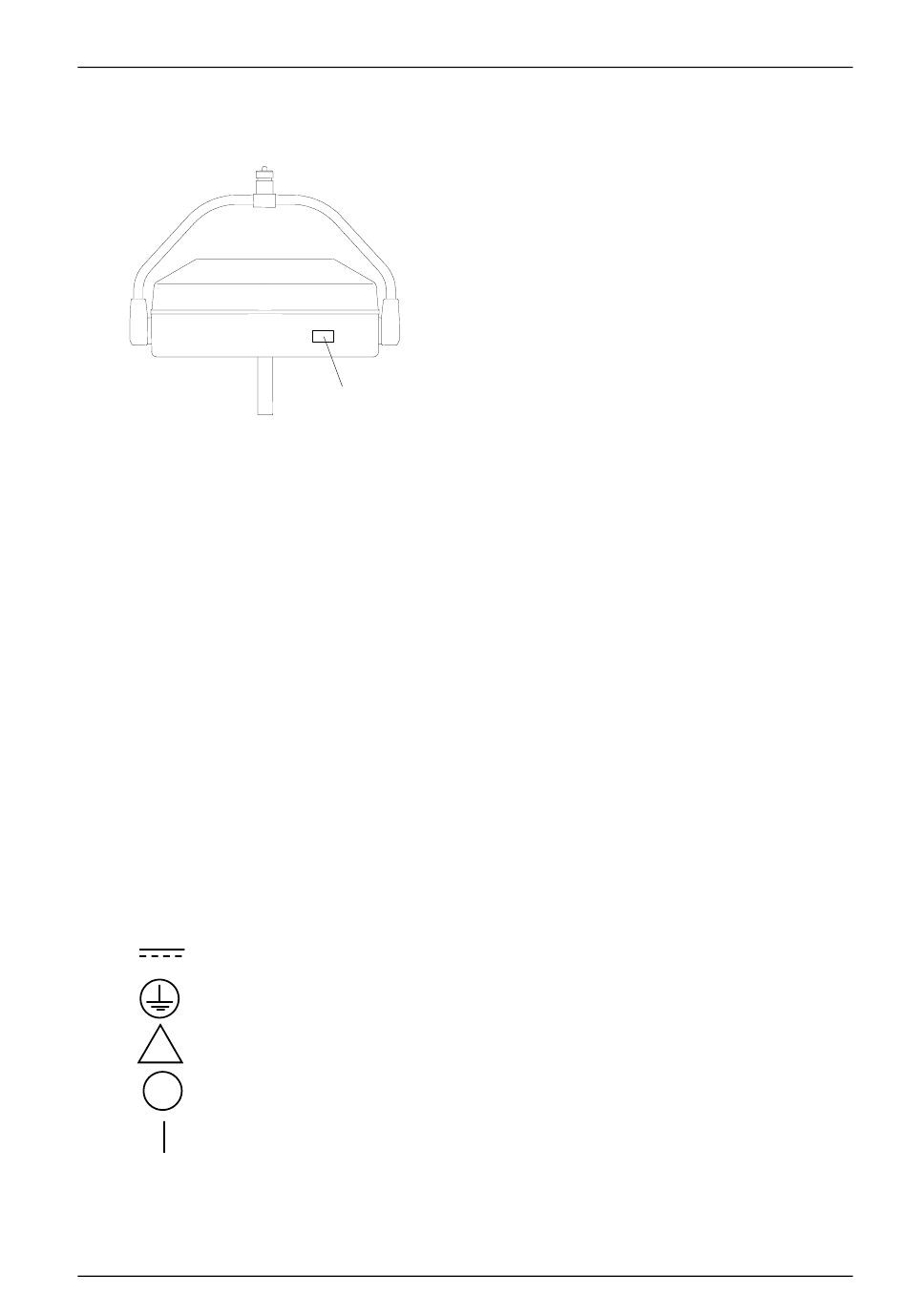

Jede montierte Leuchte, die unser Werk verlässt,
trägt die Modellbezeichnung auf dem Leuchtenge-
häuse, sowie alle wichtigen technischen Daten auf
dem Typenschild.
Beschreibung
Wechselstrom
Gleichstrom
Schutzleiteranschluss
Achtung, Begleitpapiere beachten
Aus (Versorgung, Trennung vom Netz)
Ein (Versorgung, Verbindung mit dem Netz)
Anwendungsteil des Typs B
