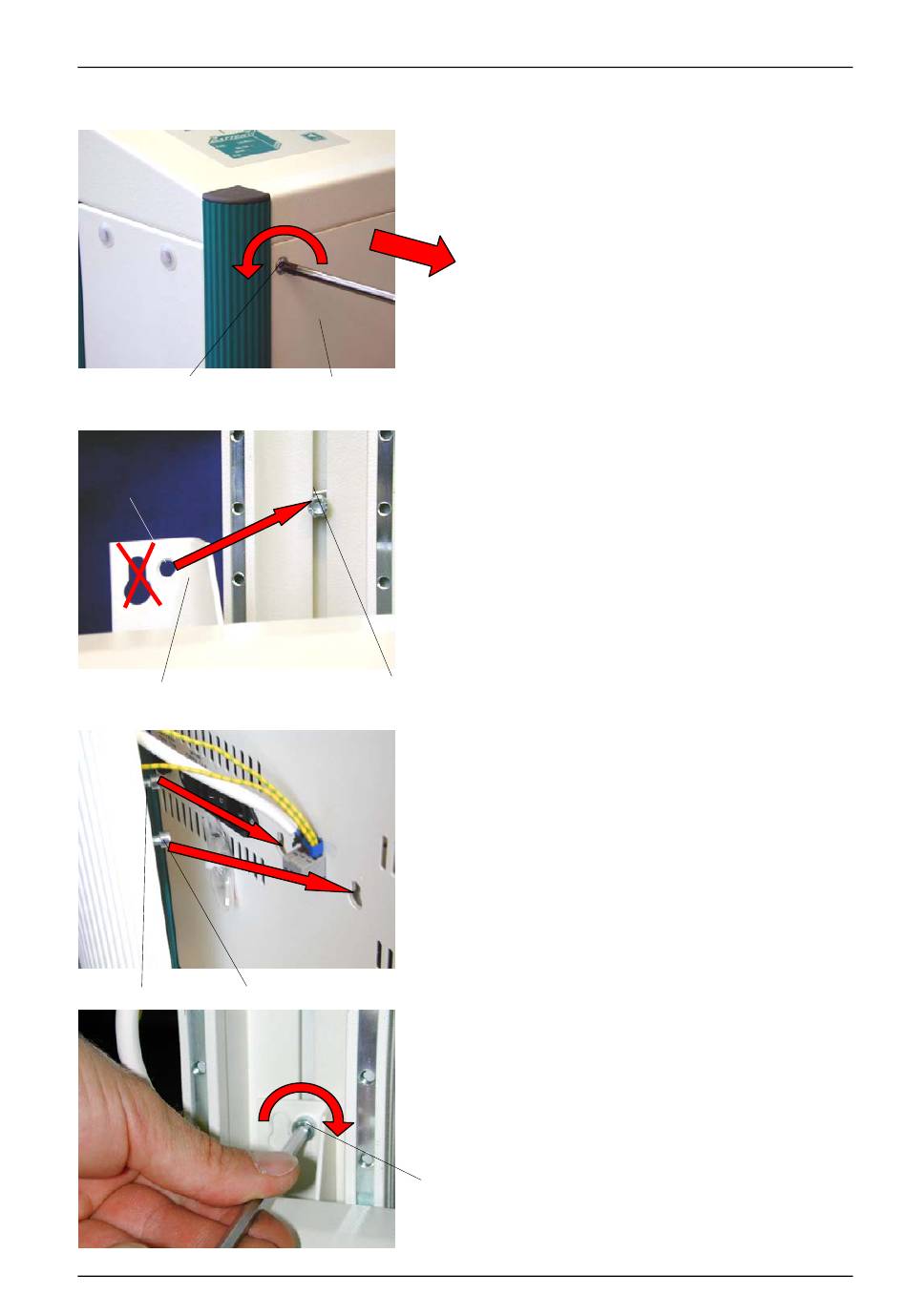

Befestigung der Batterieeinheit
Die sechs Schrauben 1 an der Frontplatte 2 der
Batterieeinheit lösen.
Die Frontplatte 2 nach vorne abnehmen.
1
2
Die Batterieeinheit wird mittels dreier Schrauben 3
am Stativ befestigt.
BB
Die drei Schrauben 3 ca. 5mm herausschrauben
und den Kabelstrang des Stativs auf die Befesti-
gungsvorrichtung B der Batterieeinheit legen.
Die Batterieeinheit mit den beiden unteren Schrau-
ben einhängen, dann die links gezeigte obere Be-
festigungsbohrung BB als oberer Anschraubpunkt
verwenden, damit die Batterieeinheit lotrecht aus-
3
B
gerichtet ist (Werkzeug: mitgelieferter Innensechs-
kantschlüssel).
Achtung:
Durch die eingebauten Batterien führen ver-
schiedene Baugruppen auch Spannung im aus-
geschalteten Zustand!
Die elektronischen Komponenten im Inneren
des Gehäuses dürfen nicht berührt oder gar
beschädigt werden!
3
3
Danach die drei Schrauben 3 festziehen.
3
