Notstromleuchte
Ansicht des Federarmes von unten
3
1
4
2
S
A3
Ausgabe 08

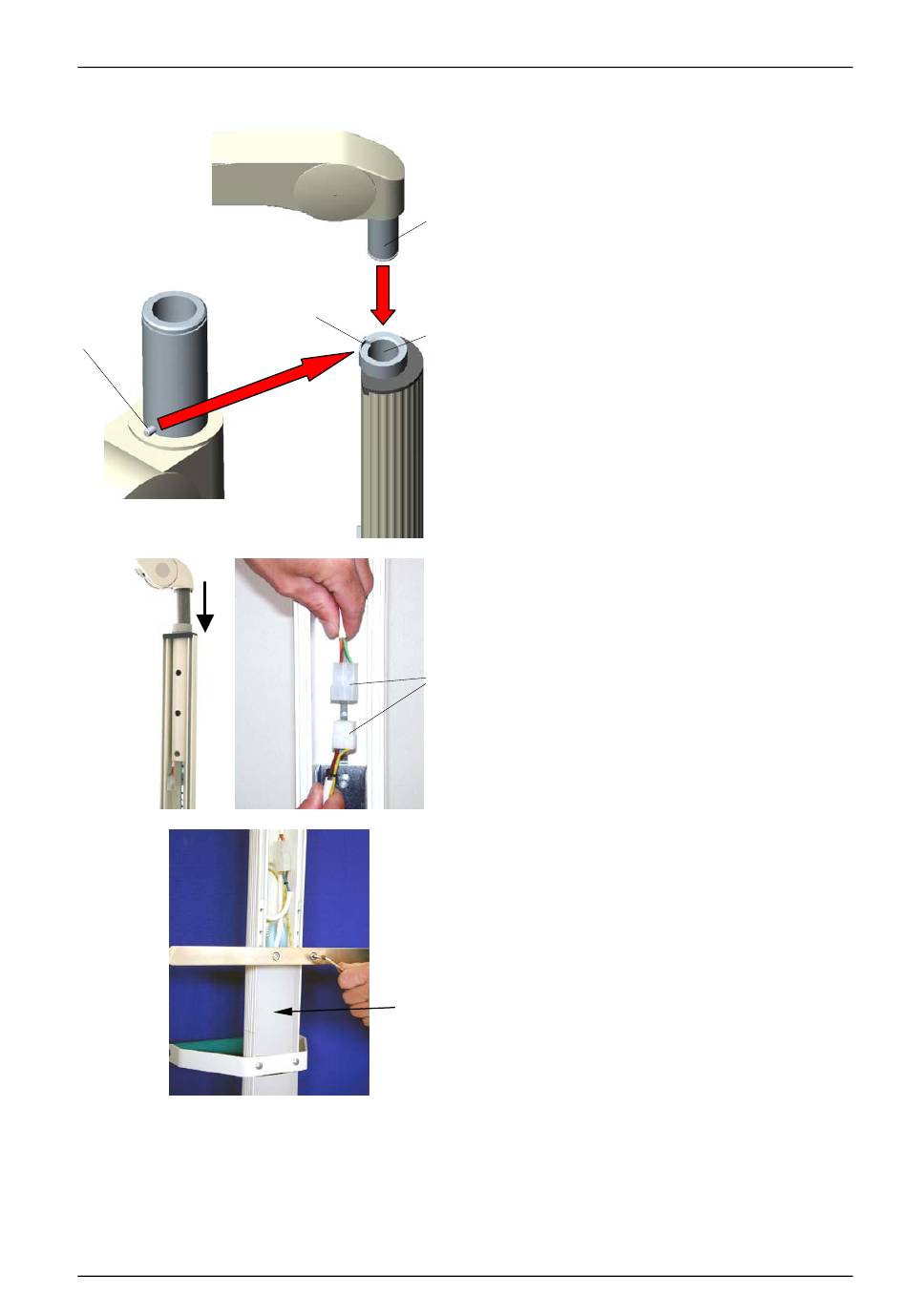

Montage des zentralen Federarmes
Bei der Montage des zentralen Federarmes am
Stativrohr wie folgt vorgehen:
•
Den Zapfen 1 des Federarmes in den Stativ-
kopf 2 stecken. Der elektrische Anschluss er-
folgt mit einer Steckerleitung im Federarm.
•
Darauf achten, dass der Anschlagstift 3 des
Federarmes in der Ausfräsung 4 des Stativkop-
fes liegt, wie in der Abbildung dargestellt.
Den Federarm mit Steckerleitung in das Stativrohr
einführen.
Die beiden Kabel zusammenstecken (siehe Steck-
verbindung S in der Abbildung links).
Die mitgelieferte offene Abdeckung A4 einsetzen.
Optional kann das Stativ mit einer Normschiene
bestellt werden.
Diese wird mit den mitgelieferten zwei Schrauben
oberhalb der Abdeckung A3 befestigt.
17.11.2004 / Bak Seite 12/26
