VI. Montage

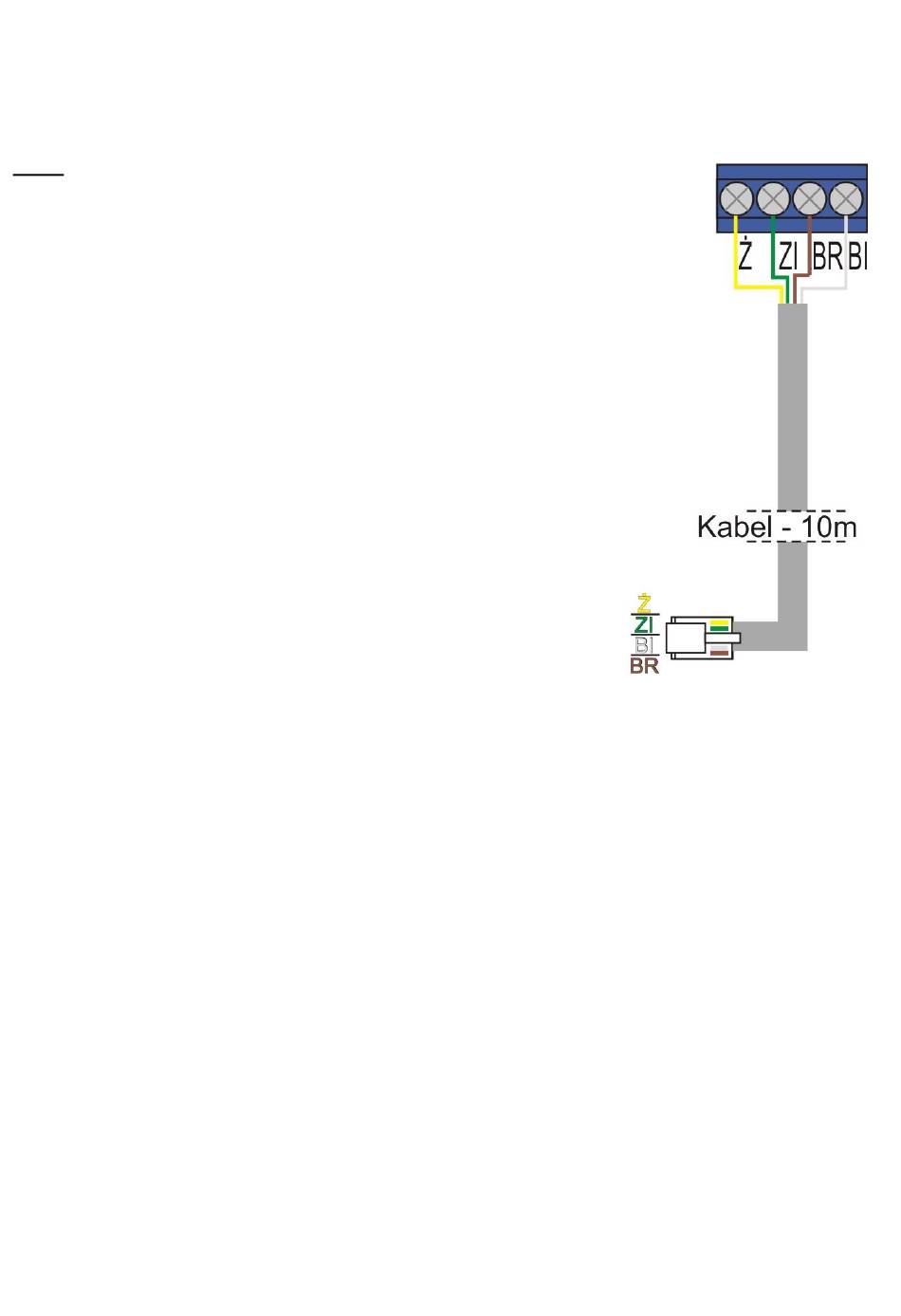

Der Zimmerregler DE.425 wird mit dem Hauptsteuergerät (auf dem ZH-Kessel) mittels
einer vieradrigen Kommunikationskabel verbunden. Die Verbindung der Leitungen von beiden
Geräten wird im folgenden Schema dargestellt.
RJ12
Die Reihenfolge
der Leitungen
bei Verbindung des Zimmerreglers:
BI – weiß
BR – braun
ZI – grün
Ż – gelb
Anschlusswürfel
des Zimmer-Steuergeräts
Stecker RJ12
für die Steuerung
des ZH-Kessels
TECH
- 9 -
