3.1.7 Hanglage
Beim Einbau einer Anlage mit einem Abstand weniger als 5 m zu einem Hang, Erdhügel oder einer Bö-
schung mit einer Steigung > 5°, muss eine statisch berechnete Stützmauer zur Aufnahme des Erddrucks
errichtet werden. Die Mauer muss die Anlage um min. 0,5 m in alle Richtungen überragen, sowie mit ei-
nem Mindestabstand von 1 m zum System errichtet werden.
3.1.8 Frostfreigrenze
Nach DIN 1986-100 sollen i. d. R. die Entwässerungsleitungen, hierzu zählen auch die Leitungen von
Anschlussflächen wie Hof- und Dachflächen, im frostfreien Bereich verbaut werden. Es kann jedoch auf
Grund des Mindestabstandes zum Grund-/ Schichtenwasser zu limitierten Einbaumöglichkeiten kommen.
Im Einzelfall sollte geprüft werden, ob ein flacherer Einbau sinnvoll bzw. im Falle einer Muldenrigole un-
umgänglich ist.
3.2

Vorreinigung

Das Niederschlagswasser, welches der Versickerung zugeführt wird, bedarf grundsätzlich einer Reini-
gungsstufe. Dies können Absetzbecken, Filterschächte oder einfache Filter sein, die den Zulauf von
Schmutzpartikeln reinigen. Schmutzeintrag ist zu vermeiden, da die Versickerungsleistung durch das
Zusetzen von feinen Partikeln abnimmt und im Extremfall einen Rückstau zur Folge hat.
In speziellen Fällen dienen mehrstufige Filtersystem mit Grob- und Feinfilter der entsprechenden Reini-
gung des Niederschlagswassers. Ob ein mehrstufiges System notwendig ist und welche Dimensionen ein
entsprechender Filter besitzen muss, kann an Hand der Exposition und Größe der Auffangfläche ermittelt
werden. Gerne unterstützen wir Sie bei der Auswahl eines passenden Filters/Filterschachts. GRAF bietet
hierfür ein umfangreiches Sortiment an.
3. Standortwahl

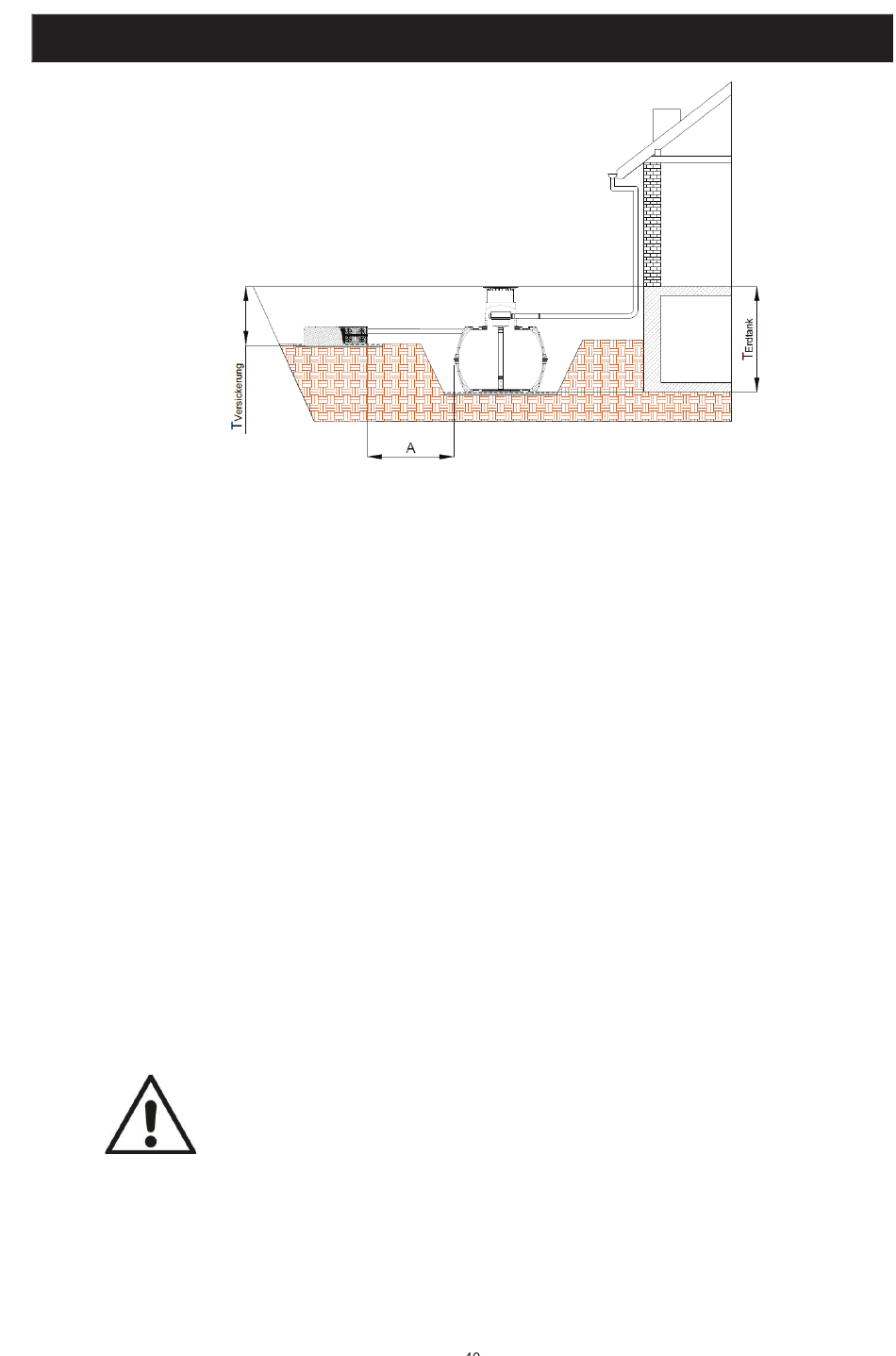

Abbildung 5: Einbausituation: Abstand zu einem vorgeschalteten Erdtank
GRAF Sicker-Bloc compact 300 Module sind nicht inspizier- und/oder
spülbar. Der Auswahl eines geeigneten externen Vorfilters hat damit einen
hohen Einfluss
Gesamtanlage.
auf die dauerhafte
8 /
Versickerungsleistung der
