Graf 326533 Aufstellanleitung

Säulentank und Säulen-Wandtank
oberirdisch – die elegante Alternative
Säulentank 330 L
Farbe Best.-Nr.
sandbeige 326532
steingrau 326533
Säulentank 500 L
Farbe Best.-Nr.
sandbeige 326511
steingrau 326513
Säulentank 1000 L
Farbe Best.-Nr.
sandbeige 326504
steingrau 326508
dunkelgrün 326507
Säulentank 2000 L
Farbe Best.-Nr.
sandbeige 326542
Säulen-Wandtank 550 L
Farbe Best.-Nr.
sandbeige 326523
steingrau 326522
dunkelgrün 326524
Otto GRAF GmbH, Carl-Zeiss-Straße 2-6, D- 79331 Teningen – Tel.: 0049/(0)7641/589-0, Fax: 0049/(0)7641/589-50 – www.graf.info, info@graf-online.de, Stand: 02/08
GRAF Distribution SARL - 45, route d'Ernolsheim, F- 67120 Dachstein-Gare – Tel.: 0033/388497310, Fax: 0033/388493280 – www.graf.info, info@graf.fr, Version: 02/08
GRAF IBERICA, Tecnología del Plástico S.L. – Sant Miguel 37 – ES- 17003 Girona – Tel.: 0034/972913767 – Fax: 0034/972913766 – www.graf.info, info@grafiberica.com, Versión: 02/08

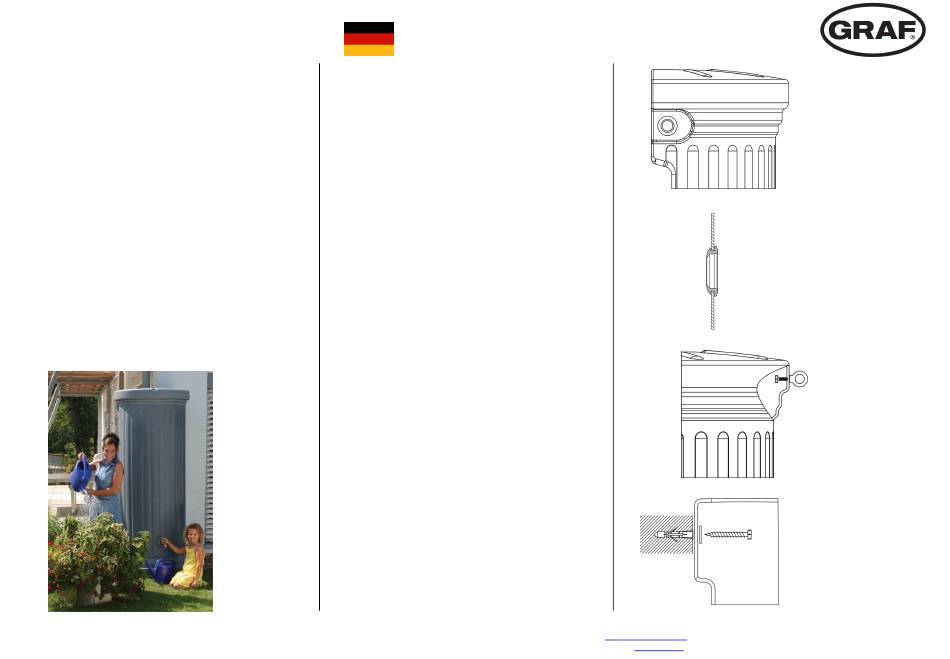

Aufstellanleitung für Säulentank und
Säulen-Wandtank
Allgemeines:
- Die Säulentanks dürfen nur oberirdisch aufgestellt
werden.
- Bei Frostgefahr müssen die Tanks vollständig entleert
werden.
- Bei der Aufstellung muss das Gesamtgewicht der gefüllten
Tanks berücksichtigt werden (Gesamtgewicht
Eigengewicht + Tankvolumen).
- Den Tank in schattiger Umgebung aufstellen, das erhöht
die Lebensdauer des Materials und das gespeicherte
Wasser bleibt länger frisch.
- Die Behälter dürfen auf keinen Fall unter Druck gesetzt
werden, d. h. es muss ein Überlauf im gleichen
Durchmesser wie der Zulauf oder ein Filter mit
Überlaufstopp installiert werden.
Montage Zulauf:
- Die Bohrung für die Zulaufdichtung wird in einem
Durchmesser von 58 mm mit einer handelsüblichen
Lochkreissäge in eine der oberen Montageflächen
gebohrt. Anschließend wird die
Spezialdichtung DN 50 in die Öffnung eingesetzt und das
Zulaufrohr DN 50 waagerecht eingeschoben.
Montage Windsicherung:
- Die beiliegenden Ösen für die Windsicherung werden
oben am Tank montiert und mittels einer Kette (bauseits)
mit der Hauswand verbunden. Dabei ist zu gewährleisten,
dass die Wand und das Wandmaterial ausreichend stabil
sind.
- Für den Säulen-Wandtank wird
Windsicherung mitgeliefert. Zur Montage wird die Position
der beiden Schlitze in der Behälterrückwand an der
Hauswand gekennzeichnet. Anschließend die Löcher für
die Dübel bohren, die Dübel einsetzen und den Wandtank
mit den beiliegenden Schrauben an der Wand befestigen.
Es ist unbedingt darauf zu achten, dass die Wand und das
Wandmaterial eine ausreichende Stabilität aufweisen.
Sollten die Dübel nicht für das vorhandene Wandmaterial
geeignet sein sind diese bauseits gegen geeignete Dübel
auszutauschen.
- Die Windsicherung ist nur eine Kippsicherung, der Tank
darf auf keinen Fall daran angehängt werden.
Durch die Befüllung der Tanks kann es zu Setzungen um
bis zu 10 mm kommen.
=
Außenseite
extérieur
outside
Parte exterior
mitgelieferte
eine spezielle
Montagefläche oben
mit Dichtung DN 50
Zone de montage avec
DN 50
Space where seal can
be installed
Superficie superior de
montaje con junta DN
50
Montierte Dichtung DN
Innenseite
50 im Schnitt
intérieur
Coupe du joint DN 50
inside
Installed seal DN 50
Parte interior
Sección de la junta DN
50
Windsicherung
Säulentank
Dispositif de protection
sécurité vent pour
colonne romaine
Wind safety device for
column tank
Sujeción para el viento
del depósito Columna
Windsicherung
Säulen-Wandtank
Dispositif de protection
sécurité vent pour
colonne murale
Wind safety device for
column wall tank
Sujeción para el viento
del depósito Columna
ajustable a la pared
